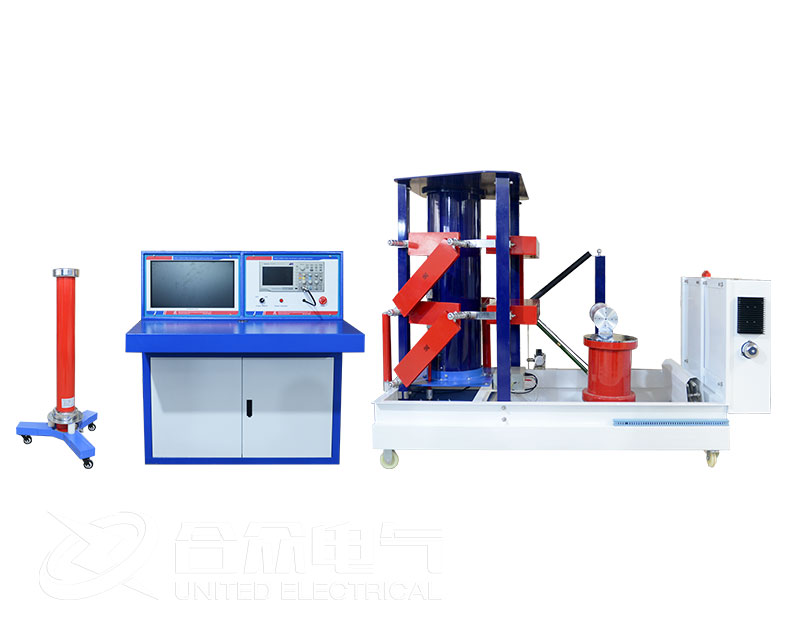

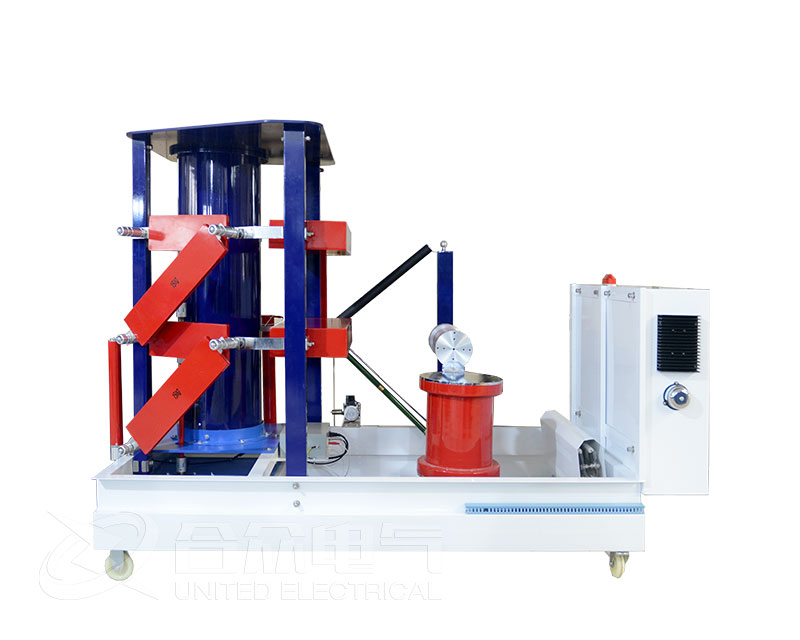

雷电冲击电压发生器 HZCJ-DY-200kV/20kJ

雷电冲击电压发生器适用于变压器、户外断路器、互感器、电抗器、避雷针、开关及其它高压电器、高压晶闸管阀SVC(HVDC)、电力电缆、各类高压绝缘子、套管等试品的标准雷电冲击,雷电截断波,操作冲击及用户要求的非标准冲击波的各类冲击电压试验。

  • 固有电感小,调波方便。

    系统结构简单,外围电路板极少,可靠性高。


注:
拨打免费服务热线400-027-8848,获取更多详情价格、技术支持服务!
  • 点击在线咨询
  • 专业权威检测合格证书
  • 简介
  • 参数
  • 附件
  • 证书
  • 资料下载
  • 售后保障
  • 产品彩页
  • 方案
  • 操作视频

一、产品概述

电力系统中的高压电气设备在投入运行之前需要进行冲击电压试验来检验其在过电压作用下的绝缘性能。 随着电力科技的发展,需要进行冲击电压试验的试品种类日益增多。冲击电压发生器是一种产生雷电冲击电压波及操作过电压波等脉冲波的高电压发生装置,是高压试验室的基本试验设备。

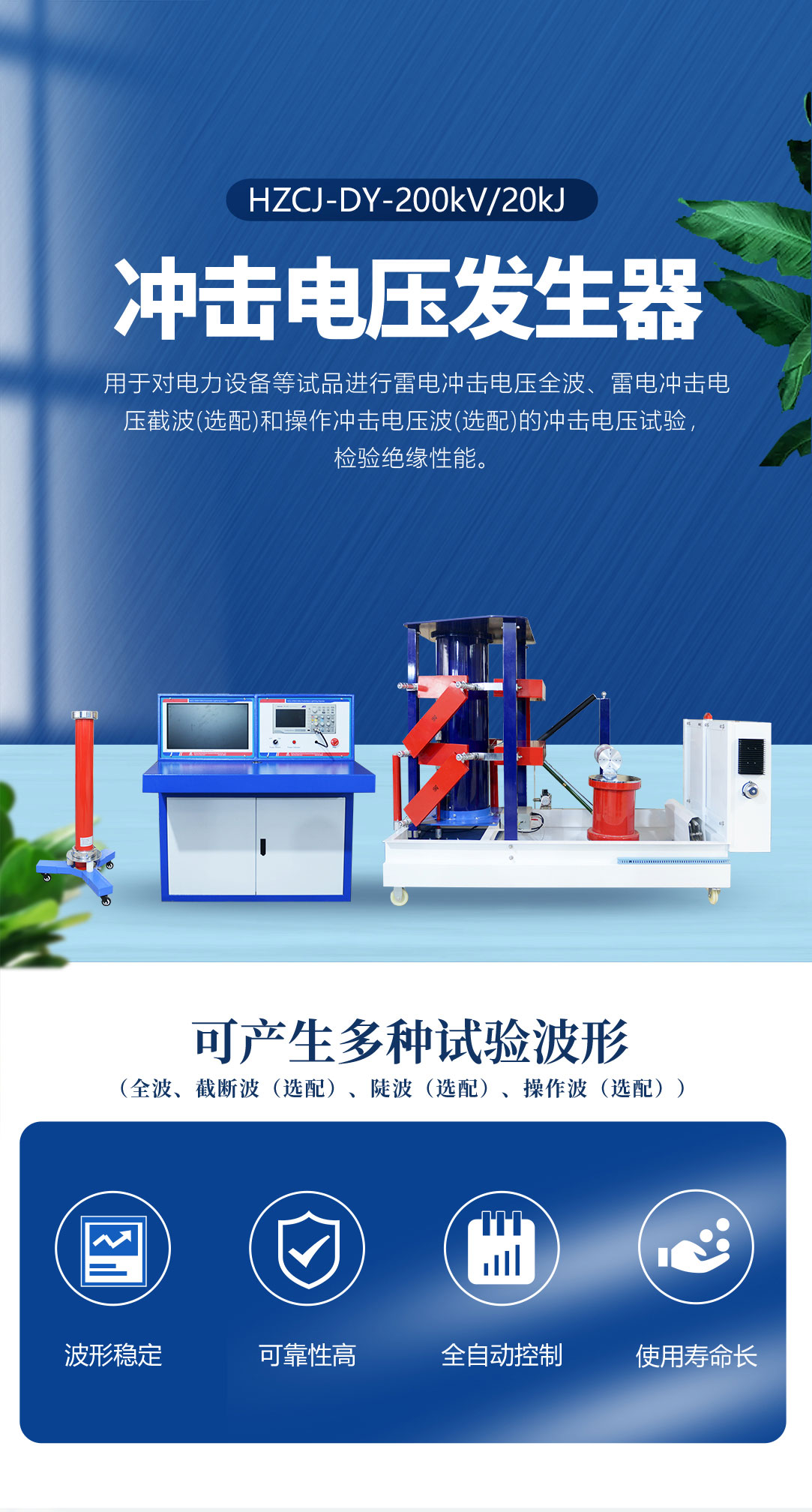

冲击电压发生器主要用于电力设备等试品进行雷电冲击电压全波、雷电冲击电压截波和操作冲击电压波的冲击电压试验,检验绝缘性能。冲击电压发生器是一种模仿雷电及操作过电压等冲击电压的电源装置。主要用于绝缘冲击耐压及介质冲击击穿、放电等试验中。

适用范围:变压器、户外断路器、互感器、电抗器、避雷针、开关及其它高压电器、高压晶闸管阀SVC(HVDC)、电力电缆、各类高压绝缘子、套管等试品的标准雷电冲击,雷电截断波,操作冲击及用户要求的非标准冲击波的各类冲击电压试验。一套设备就可产生多种试验波形(标准的和非标准的波形,用户提出来的波形)。 适用领域:质检鉴定计量检测监督机构,电力设备制造厂,铁路通信,航空航天和航空航天飞行器,军工科研单位,大专院校以及气象等部门的防雷和雷电试验。


产品别称:冲击电压发生器、冲击电压试验装置、雷电冲击发生器、雷电冲击试验装置、雷电冲击电压发生器、雷击电压发生器、脉冲电压发生器、雷击脉冲电压发生器、雷电冲击电压发生器试验装置、电压发生器试验装置。


二、主要特点:

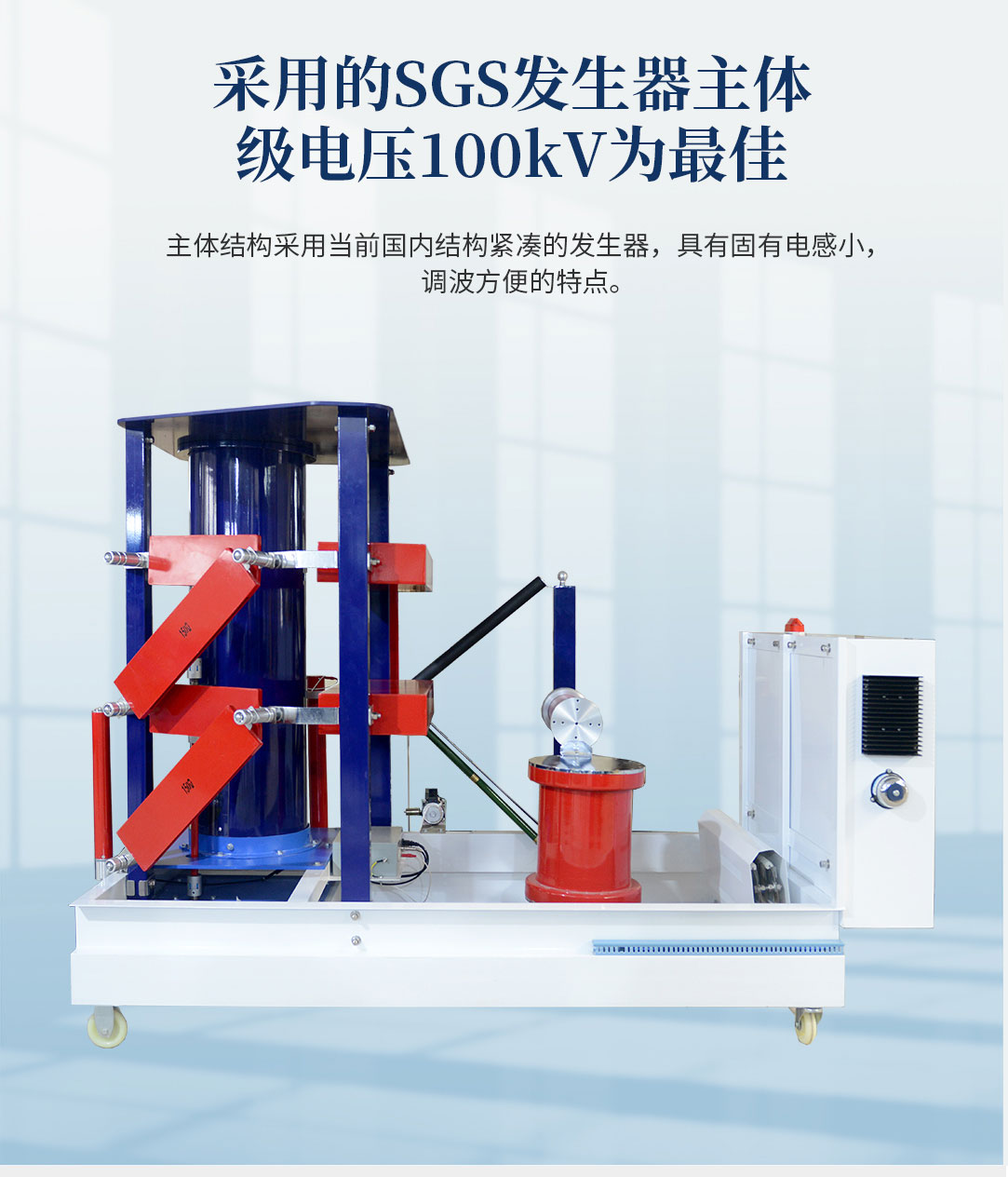

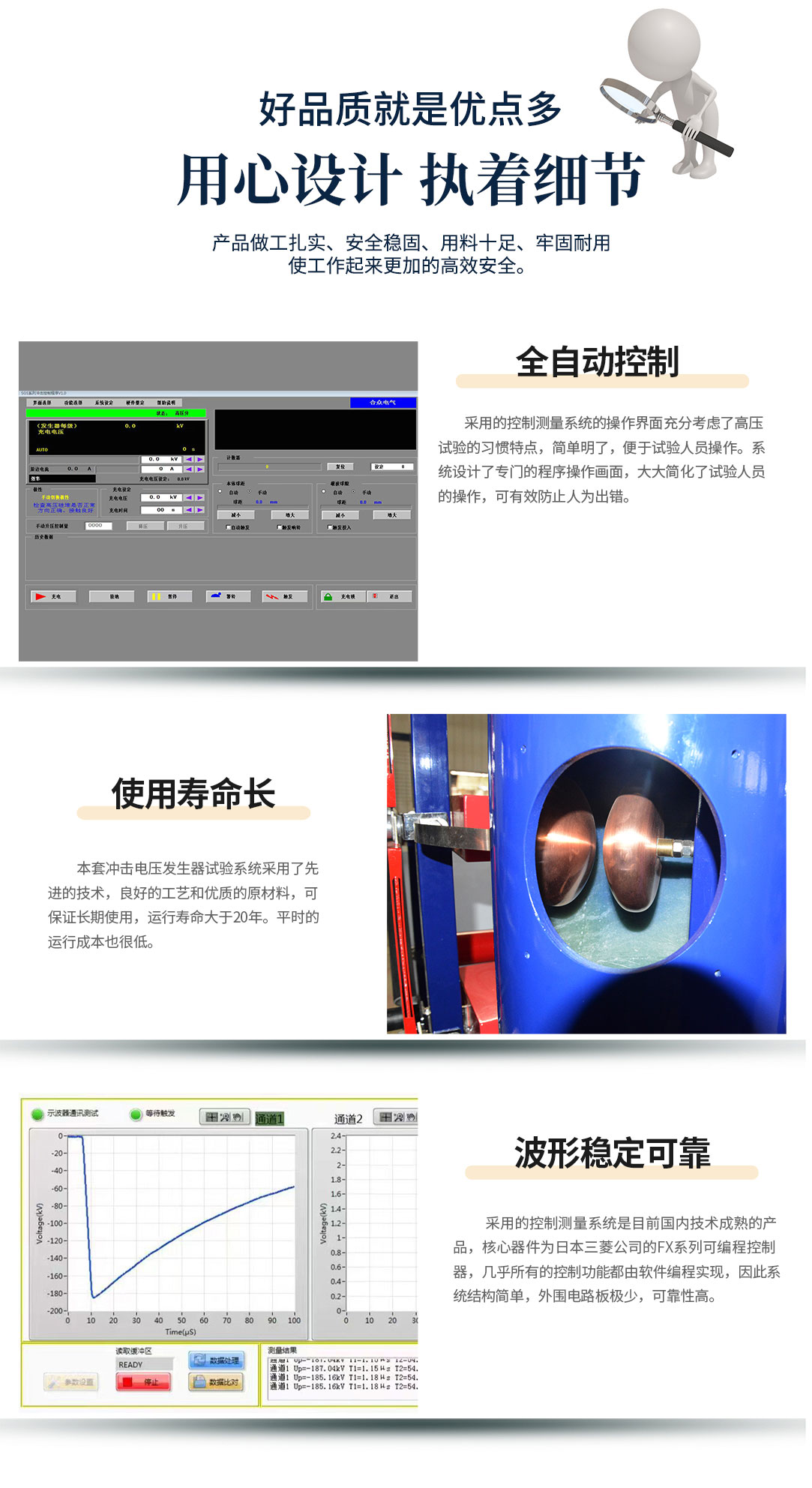

1、采用的SGS发生器主体,级电压为100kV,符合当前国内外的发展趋势。主体结构采用当前国内结构紧凑的发生器,具有固有电感小,调波方便的特点。

2、采用的控制测量系统是目前国内技术先进的产品,核心器件为日本三菱公司的FX系列可编程控制器,几乎所有的控制功能都由软件编程实现,因此系统结构简单,外围电路板极少,可靠性极高。

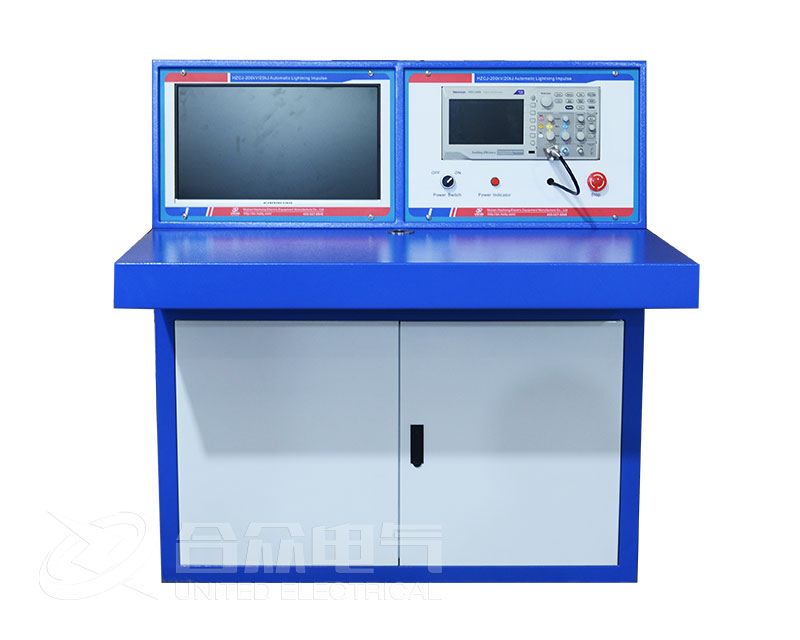

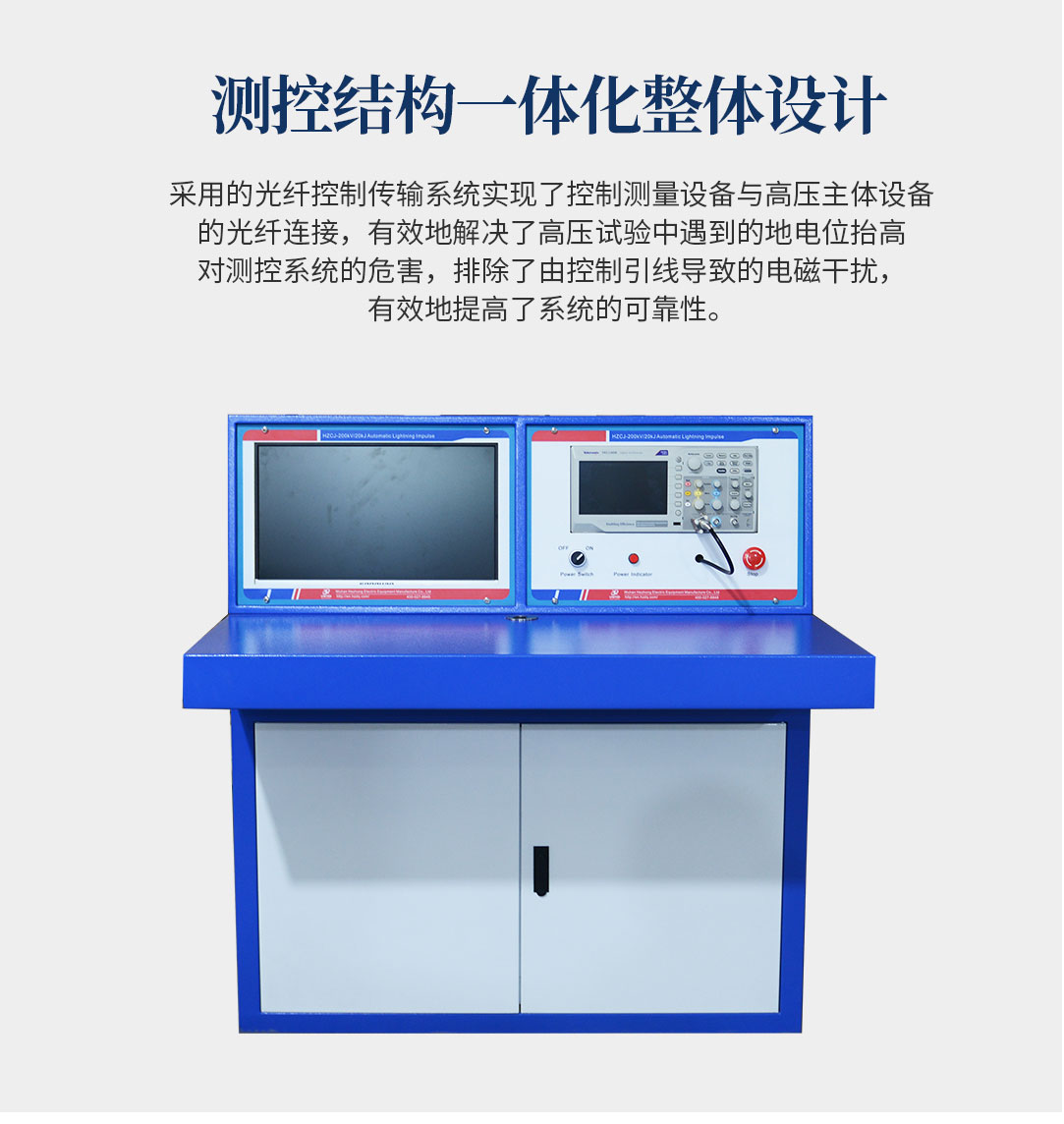

3、测控结构一体化整体设计,液晶显示工业计算机,可实现全自动控制测量分析。系统采用光纤通讯线,无须开电缆沟,使得控制室布局更加简单方便。

4、采用的光纤控制传输系统在国内高压试验设备中是创新,它实现了控制测量设备与高压主体设备的光纤连接,有效地解决了高压试验中遇到的地电位抬高对测控系统的危害,排除了由控制引线导致的电磁干扰,极大地提高了系统的可靠性。

5、采用的控制测量系统的操作界面充分考虑了高压试验的习惯特点,简单明了,便于试验人员操作。系统设计了专门的程序操作画面,大大简化了试验人员的操作,可有效防止人为出错。

6、本套冲击电压发生器试验系统采用了先进的技术,良好的工艺和优质的原材料,可保证长期使用,运行寿命大于20年。平时的运行成本也很低。

7、为了确保发生器的安全操作,系统提供了一个接地机构。一旦发生器发生异常,接地放电开关会在第一个充电电阻后自动接地,结果所有的冲击电容都将通过最下一级的电阻放电。

8、采用弹簧压接、方便拔插的调波电阻固定机构,保证了接触的可靠性,使输出波形光滑无毛刺。

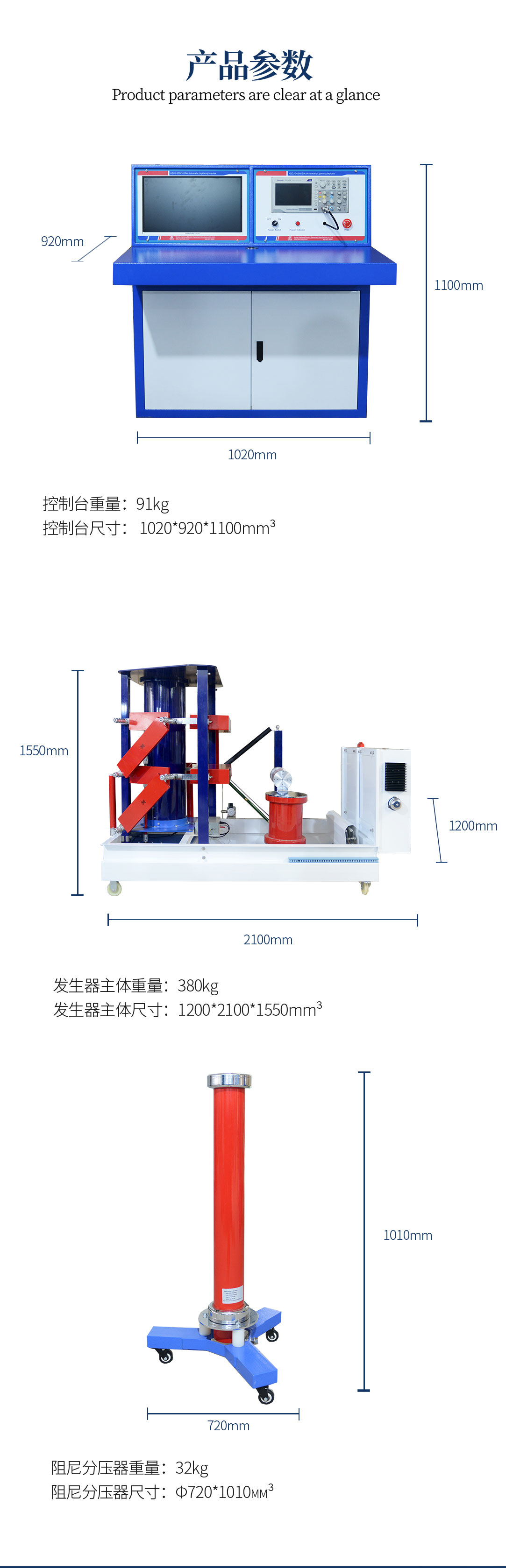

产品参数

1、标称雷电波冲击电压:HZCJ-200kV

2、标称容量(能量):20kJ

3、级电容:2μF,100kV(MWF100kV-2μF)干式全绝缘封装

4、级电压:±100kV

5、级数/级容量:2/ 10kJ

6、输出波形:

 1)标准雷电冲击全波电压波形:

波头时间:1.2±30%μs,波尾时间:50±20%μs,过冲:小于5%,效率:不低于90%。±1.2/50μs标准雷电冲击电压全波,效率大于90%。

2)标准雷电冲击截波电压波形:(选配)
波头时间:1.2±30%μs,过冲:小于5%,截断时间:2~6μs,电子时延控制,效率:不低于90%,采用截断装置可产生截断时间2~6μs的雷电截波,截波分散性小于100ns。

3)标准操作冲击电压波形:(选配)

250±20%/2500±60%μS,峰值处振荡不大于幅值5%。

4)雷电冲击陡波:(选配)

陡度 S>2500 kV/μS

部分响应时间  Tα≤5ns

过冲 β≤20%

7、同步范围:大于20%

8 、使用持续时间:

小于80%额定工作电压时可连续工作

大于80%额定工作电压时可间断工作

9 、幅值调节误压差小于1%,最低输出电不大于10%设备标称电压。

10、同步误动率:小于1%。

产品彩页
雷电冲击电压发生器雷电冲击电压发生器雷电冲击电压发生器雷电冲击电压发生器雷电冲击电压发生器雷电冲击电压发生器雷电冲击电压发生器雷电冲击电压发生器

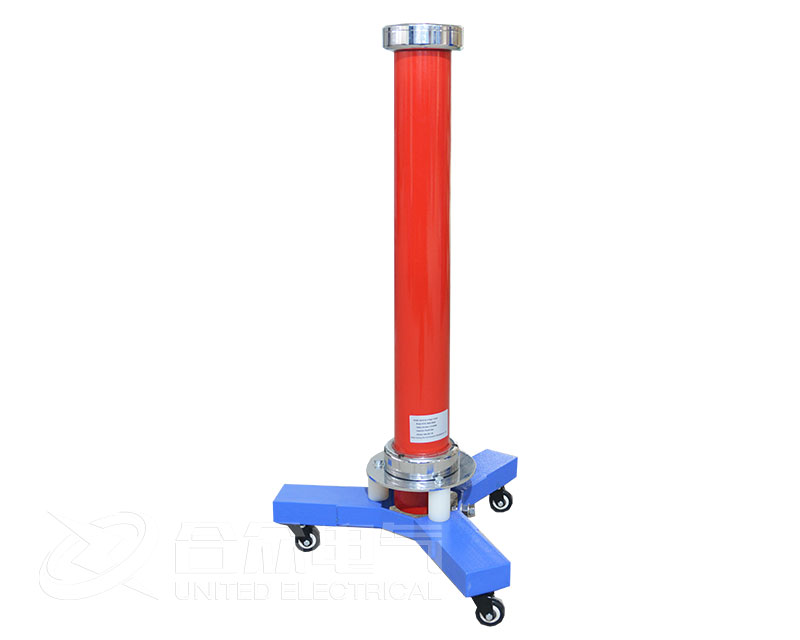

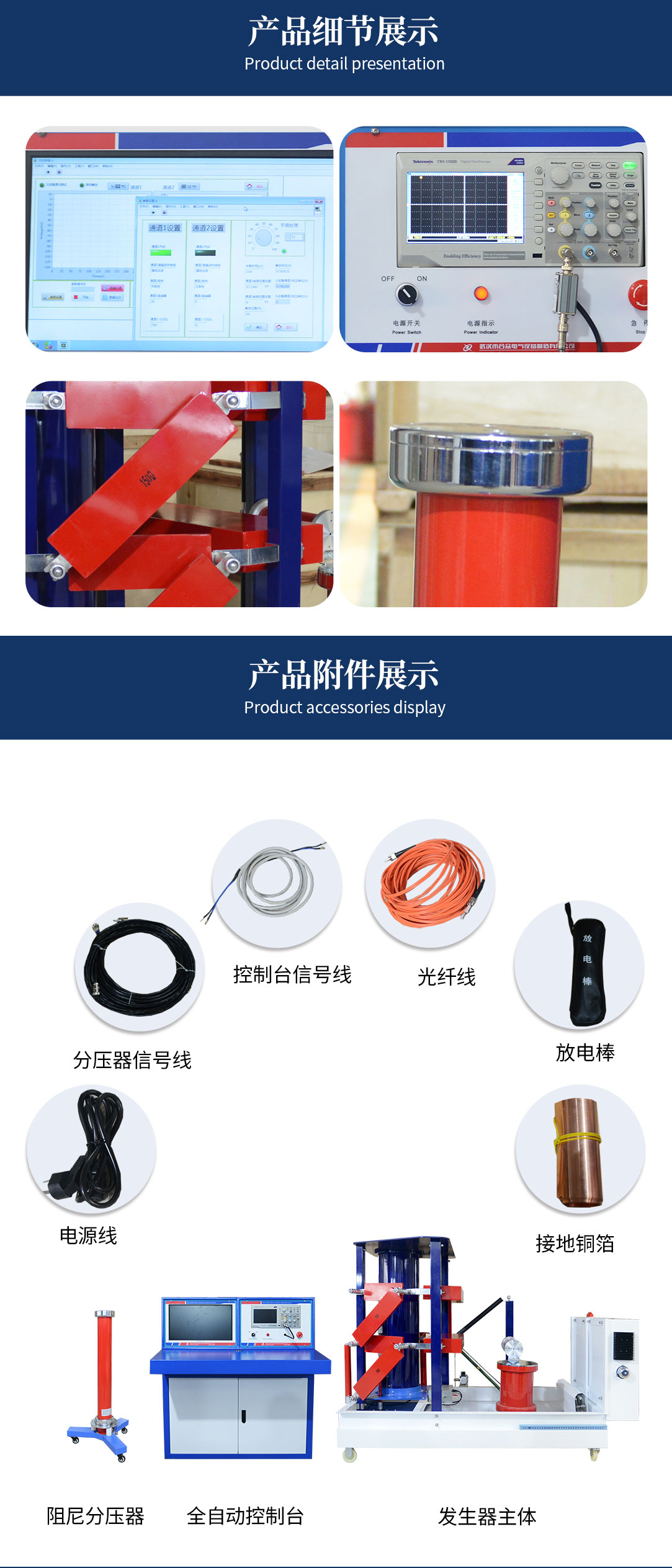

产品附件
产品图集
产品证书
武汉市合众电气研发、生产的产品均严格按照国际、国家标准及行业规程生产制造,并通过国家、各省级、市级电力研究所、计量中心及电力权威部门的检测。同时武汉市合众电气全面通过ISO9001国际质量管理体系认证、中华人民共和国制造计量器具许可证、GB/T19001-2008质量管理体系要求、GB/T24001-2004环境管理体系要求、GB/T28001-2011职业健康安全管理体系要求。
售后保障

我们将严格按照《质量及售后服务承诺书》执行相关产品服务,切我们一如既往地深信优质、系统、全面、快捷的服务是企业发展的基础。经过多年的不断探索和进取,我们形成了"以客户为核心、以质量为企业的第一生命"的服务理念。并以严格的质量管理、先进的技术创建国内一流的服务企业为目标,制定了"规范管理制度,严格过程控制,保证产品质量,服务顾客满意"的质量方针,多年来坚持"用户第一"的原则,构建良好的销售、售后服务体系,为客户提供更优质的售前、售中及售后服务!


我们的售后服务承诺是:“3个月内包退,1年内包换、3年免费维修,终身维护”。在未来的日子里,我们将一如既往的坚持三类星级服务!

注:产品详细信息以实物为准,请购买前与销售人员进行确认,具体型号参数请参考说明书。
