高压开关动特性测试仪速度传感器的安装及使用

  高压开关动特性测试仪速度传感器的安装及使用

  高压开关动特性测试仪少油开关速度传感器的安装及使用

  本速度传感器适用于10~220KV电压等级的少油高压开关。

  该传感器由固定板、光栅尺(自带支撑杆)、尺座、导向套、光电头、传动杆等部分构成,安装及测量方法如下:

  1)通过螺杆将光栅尺固定在固定板上,调整支撑杆长度,使光栅尺绷紧。2)将光电头导线朝上方,套在光栅尺上。

  3)打开灭弧室上盖,将传动杆插入灭弧室油孔 儿,旋在动触头螺孔儿上固定紧。

  4)将已装好光栅尺的固定板的导向套插入传动杆,并将固定板固定在油开关盖的法兰盘上。

  5)将光电头插在传动杆上端,调整好起点位置,用锣钉将光电头可靠的固定在传动杆上,使其能通过传动杆随动触头在光栅尺上下滑动。

  本传感器配有500mm传动杆和M10、M8、M6变通接头,在对不同型号不同电压等级的少油开关进行带油检测时,请用户根据实际尺寸制作传动杆和接头。

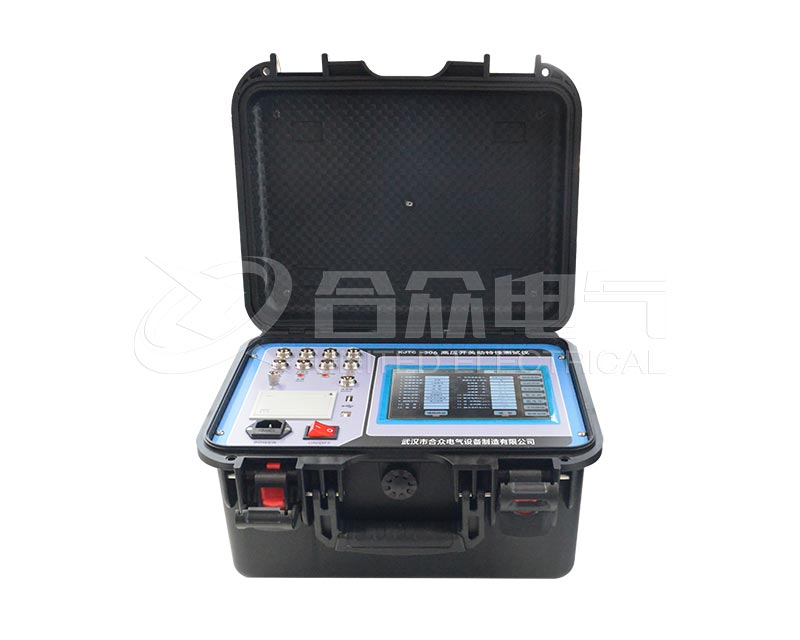

高压开关动特性测试仪

  高压开关动特性测试仪SF6开关速度传感器的安装及使用

  本传感器适用于35~500KV电压等级的SF6高压开关。该传感器由光栅尺、光电头、固定板、提升杆夹具、传动臂及其它配件组成,安装及测量方法如下:

  线速度的测量

  1)拆下提升杆的玻璃窗,将固定板固定在玻璃窗相应挥孔心,并将光电头固定在固定权下方。

  2)将提升杆夹具装在提升杆相应的位置,将传动臂装在提升杆夹具上,再将光栅尺插入光电头的滑槽中并与传动臂连接。

  3)调整各紧固件和连接件的安装位置,使光栅尺能在开关开合时,在光电头的滑槽中自如的上下滑动。

  高压开关动特性测试仪真空开关速度传感器的安装使用

  本传感器由金属顶针、绝缘板、两根固定板及固定螺杆组成,其安装及测量方法为:

  1)依次拆下真空开关导向板固定锣钉,并依次装在固定板连接螺栓、用螺杆将固定板紧固。

  2)将固定板装在连接螺栓的相应位置,并使其与导向板保持平行,将超程接触器固定在固定板上方。

  3)安装传感器时,具体接线,使开关处于分闸位置,调接顶针螺杆,让顶针螺杆尖端顶住真空开关的动触头尾端,使之接触良好并保证当开关合闸时顶针不随触头移动。首先在屏蔽上选择不带采样尺一栏,接好后即可按原理图测试,当屏蔽上出现8mm这一屏时,按↑键可输入触头间距,一般情况,分闸开距的输入值与合闸开距的输入值相同。

  若考虑油缓冲器对分闸速度的影响时,可用开关测速相触头的实际开距减去油缓冲的距离作为分闸开距的实际值或者分闸开距固定为6.0mm,此时测分闸速度时需调整辅助点与动触点之间的距离与分闸开距的输入值相同,再按确定键即可得到平均分或合闸速度。
