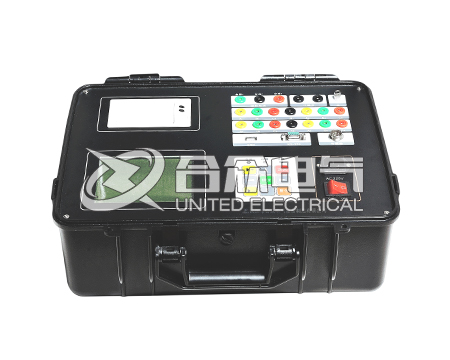

高压开关动特性测试仪 KJTC-307

高压开关动特性测试仪,是我公司为适应现场测试高压开关动作特性的需要,开发研制的高压开专用测试仪器。智能化、功能多、数据准确、抗干扰性强、操作简单。

  • 12个断口的固有分、合闸时间,同相同期、相间同期

    高压开关动特性测试仪每断口的合-分,分-合,分-合-分;

    过程时间:一分时间、一合时间、二合时间、金短时间、无电流时间值

注:
400-027-8848 致电免费服务热线,获取更多产品及技术维护服务支持!
  • 点击在线咨询
  • 专业权威检测合格
  • 简介
  • 参数
  • 附件
  • 证书
  • 资料下载
  • 售后保障
  • 产品彩页
  • 方案
  • 操作视频
 一、产品概述:

KJTC-307高压开关动特性测试仪,是我公司为适应现场测试高压开关动作特性的需要,开发研制的专用仪器。它以单片机为核心进行采样,处理和输出,主要特点是采用汉字提示以人机对话的方式操作,汉字显示结果并打印输出,具有智能化、功能多、数据准确、抗干扰性强、操作简单、体积小、重量轻、外观美等优点,适用于各种户内、户外少油、多油开关、真空开关、六氟化硫开关的动特性测试。

KJTC-307高压开关动特性测试仪,最大的不同在于可以配置通用测速传感器(加速度传感器)。传统的测速传感器通常用滑线电阻器或光电传感器(分光栅和光电编码器两种),这几种都由运动和静止两部分组成。测速时,分别安装于开关的运动部件(动触头或提升杆)和静止部件(将军帽座或开关基座)上,而且配合要好。这样,针对不同的开关就需要制作很多不同的安装支架,现场安装和拆卸都很困难。我公司经过多年的研究,将加速度技术运用于开关测速中,解决了开关现场测速传感器安装难、配合难、测试难的技术难题,通用传感器现场安装方便、简单、易于操作。执行标准:DL/T846.3-2004。

产品别名:高压开关机械特性测试仪、开关机械特性测试仪、高压开关综合测试仪、断路器动特性测试仪、断路器机械特性测试仪、断路器综合测试仪、高压开关时间特性测试仪、高压开关特性测试仪、开关特性测试仪、断路器测试仪、开关机械特性测试仪、开关参数测试仪。


二、产品特点:

1、时    间:12个断口的固有分、合闸时间,同相同期、相间同期
2、重 合 闸:高压开关动特性测试仪每断口的合-分,分-合,分-合-分;过程时间:一分时间、一合时间、二合时间、金短时间、无电流时间值
3、弹    跳:每断口的合闸弹跳时间,弹跳次数,弹跳过程,弹跳波形;每断口的分闸反弹幅值
4、速    度:刚分、刚合速度,最大速度,时间-行程特性曲线
5、行    程:总行程,开距,超行程,过冲行程,反弹幅值
6、电    流:分、合闸线圈的分、合闸电流值、电流波形图
7、动作电压:机内提供DC30~250V/20A数字可调断路器动作电源,自动完成断路器的低电压动作试验,测量断路器的动作电压值

产品参数

输入电源

220V±10% 50Hz± 5%

大气压力

86~106kpa

温度

-10~40℃

湿度

≦80%RH

绝缘电阻

>2MΩ

介电强度

电源对机壳工频1.5KV耐压1分钟,无闪络与飞弧

时间

量程:4000.0ms

误差

100ms以内0.1ms±1个字

分辨率:0.1ms

100ms以上0.1%±1个字

速度

量程:20.00m/s

误差

0~2m/s以内±0.1m/s±1个字

分辨率0.01m/s

100ms以上±0.2m/s±1个字

行程

真空断路器

量程:50.0mm

分辨率:0.1mm

误差:1%±1个字

SF6断路器

量程:300.0mm

分辨率:1mm

少油断路器

量程:600.0mm

分辨率:1mm

电流

量程 20.00A

分辨率0.01A

输出电源

DC30~250V数字可调/20A(瞬时工作)

 注: 1.产品外观以实际产品为准,技术参数与型号如有变动,恕不另行通知,如有盗用或复印行为,将追究法律责任。

  2.了解更多产品信息请进入产品中心,服务热线:400-027-8848。

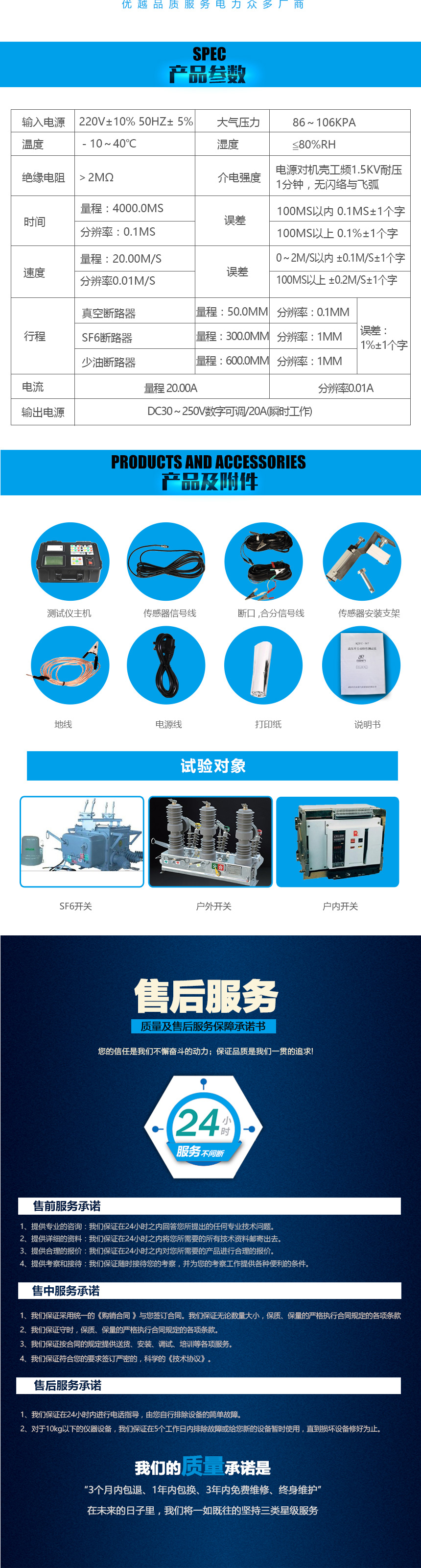

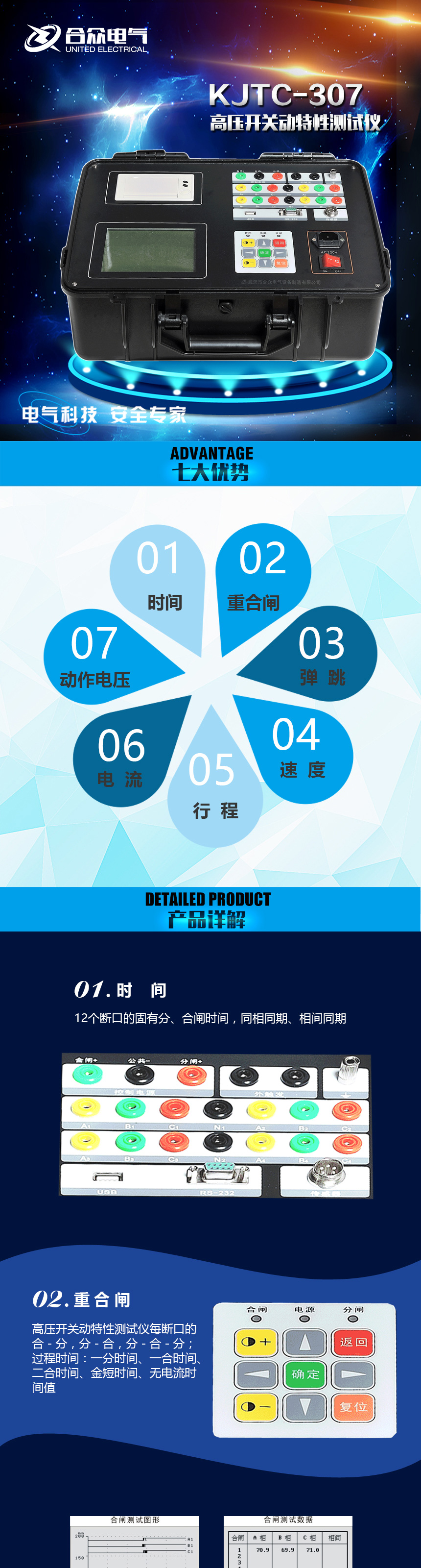

产品彩页

高压开关动特性测试仪高压开关动特性测试仪高压开关动特性测试仪

产品附件

名称

数量

单位

仪器主机

1

电源线

1

附件箱

1

角度旋转传感器

1

直线传感器

1

传感器安装支架

1

专用测试线

1

接地线

1

保险管

3

打印纸

2

说明书

1

检验报告

1

合格证

1

产品图集

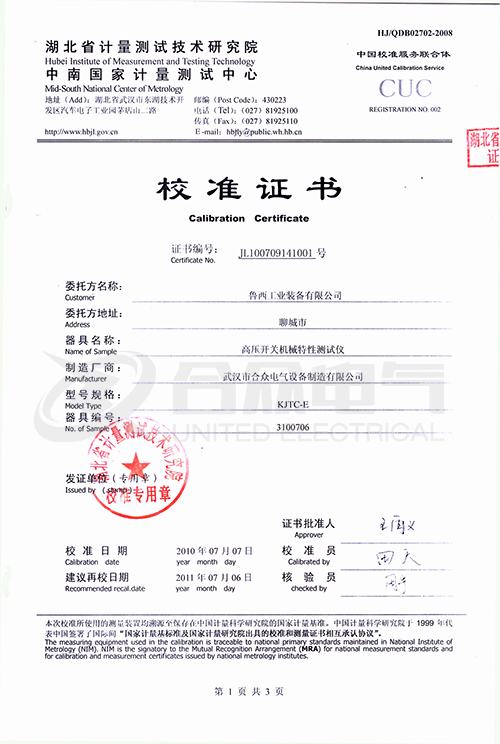

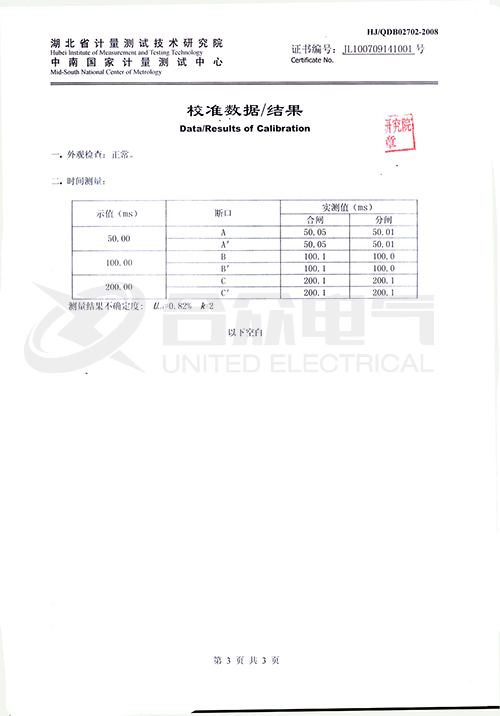

产品证书


企业产品严格按照国际、国家标准及行业规程生产,通过国家、各省级、市级电力研究所、计量中心及电力权威部门的检测,全面通过ISO9001国际质量管理体系认证、中华人民共和国制造计量器具许可证、GB/T19001-2008质量等管理体系要求。


高压开关动特性测试仪证书  高压开关动特性测试仪证书  高压开关动特性测试仪证书
