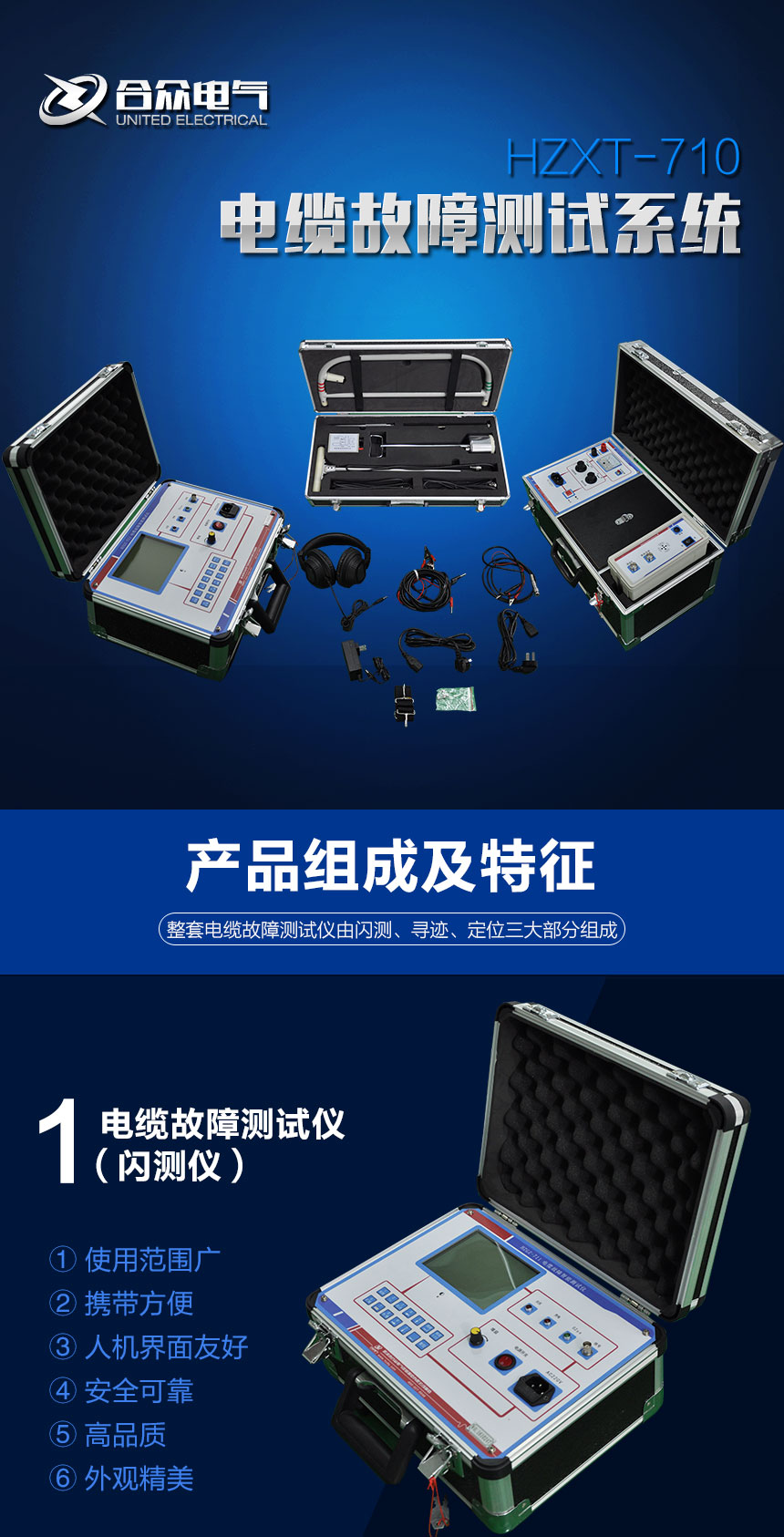

电缆故障测试仪 HZXT-710 电力电缆故障检测仪

电缆故障测试仪 HZXT-710 电力电缆故障检测仪,是一套综合性的电缆故障探测仪器,能对电缆的高阻闪络故障,高低阻性的接地,短路和电缆的断线,接触不良等故障进行测试,可准确测定故障点的精确位置。

  • 电缆故障测试仪功能齐全,测试故障安全、迅速、准确测试精度高。

    可任意改变双光标的位置,直接显示故障点与测试点的直接距离或相对距离。

    智能化程度高,测试结果以波形及数据自动显示在大屏幕液晶显示屏上,判断故障直观。

注:
拨打免费服务热线400-027-8848,获取更多详情价格、技术支持服务!
  • 点击在线咨询
  • 专业权威检测合格证书
  • 简介
  • 参数
  • 附件
  • 证书
  • 资料下载
  • 售后保障
  • 产品彩页
  • 方案
  • 操作视频

一、产品概述

电缆故障测试仪 HZXT-710 电力电缆故障检测仪是一套综合性的电缆故障探测仪器,能对电缆的高阻闪络故障,高低阻性的接地,短路和电缆的断线,接触不良等故障进行测试,若配备声测法定点仪,可准确测定故障点的精确位置。特别适用于测试各种型号、不同等级电压的电力电缆及通信电缆故障。执行标准:DL/T849.123-2004。

电缆故障测试仪 HZXT-710 电力电缆故障检测仪包括高压设备:放电取样器、工频高压试验装置、脉冲贮能电容器、成套专用测试线等。

电缆故障测试仪 HZXT-710 电力电缆故障检测仪,是维护各种电力电缆及通讯电缆的重要工具。电缆故障检测测试系统采用了多种电缆故障的探测方式,应用当代先进的电子技术成果和器件,采用计算机技术及特殊性电子技术,结合本公司长期研制电缆测试仪的成功经验,而推出的高科技,智能化,功能全的全新产品。


产品别名: 电力电缆故障检测测试仪,电缆故障检测仪、高压电缆故障测试仪、电缆故障仪、定点仪、路径仪、电缆故障寻径仪、 电缆故障寻踪仪、便携式电缆故障定位系统 、电缆故障闪测仪、电缆故障定点仪、电缆路径仪。


二、产品特点:

1、功能齐全,测试故障安全、迅速、准确。仪器采用低压脉冲法和高压闪络法探测,可测试 电缆的各种故障,尤其对电缆的闪络及高阻故障可无需烧穿而直接测试。如配备声测法定点仪,可准确测定 故障的精确位置。

2、测试精度高,仪器采用高速数据采样技术,A/D采样速度为100MHz,使仪器读取分辨率为1m,探测盲区为1m。

3、智能化程度高,测试结果以波形及数据自动显示在大屏幕液晶显示屏上,判断故障直观。并配有全中文菜单显示操作功能,无需对操作人员作专门的训练。

4、具有波形及参数存储,调出功能,采用非易失性器件,关机后波形、数据不易失。

5、具有双踪显示功能,可将故障电缆的测试波形与正常波形进行对比,有利于对故障进一步判断。

6、具有波形扩展比例功能,改变波形比例,可扩展波形进行精确测试。

7、可任意改变双光标的位置,直接显示故障点与测试点的直接距离或相对距离。

8、具有根据不同的被测电缆随时修改传播速度功能。

9、小体积便携式外形,内装可充电的电池供电,方便携带和使用。

产品参数

电力电缆故障检测测试仪,由直流高压装置,电缆寻迹及故障定位仪,电缆故障智能测试仪,电缆识别仪,遥控型高压电缆安全刺扎器组成一套完整的测试系统。

直流高压装置是电缆故障检测系统的组成部分,用于当使用冲击闪络法检测高阻故障时的辅助高压电源。

技术参数:

输入电源AC 220V,50Hz输出电压DC 0~50kV

额定功率3kVA环境温度0~40oC

环境湿度<75%RH海拔高度<1000m

绝缘等级A级重量50 kg

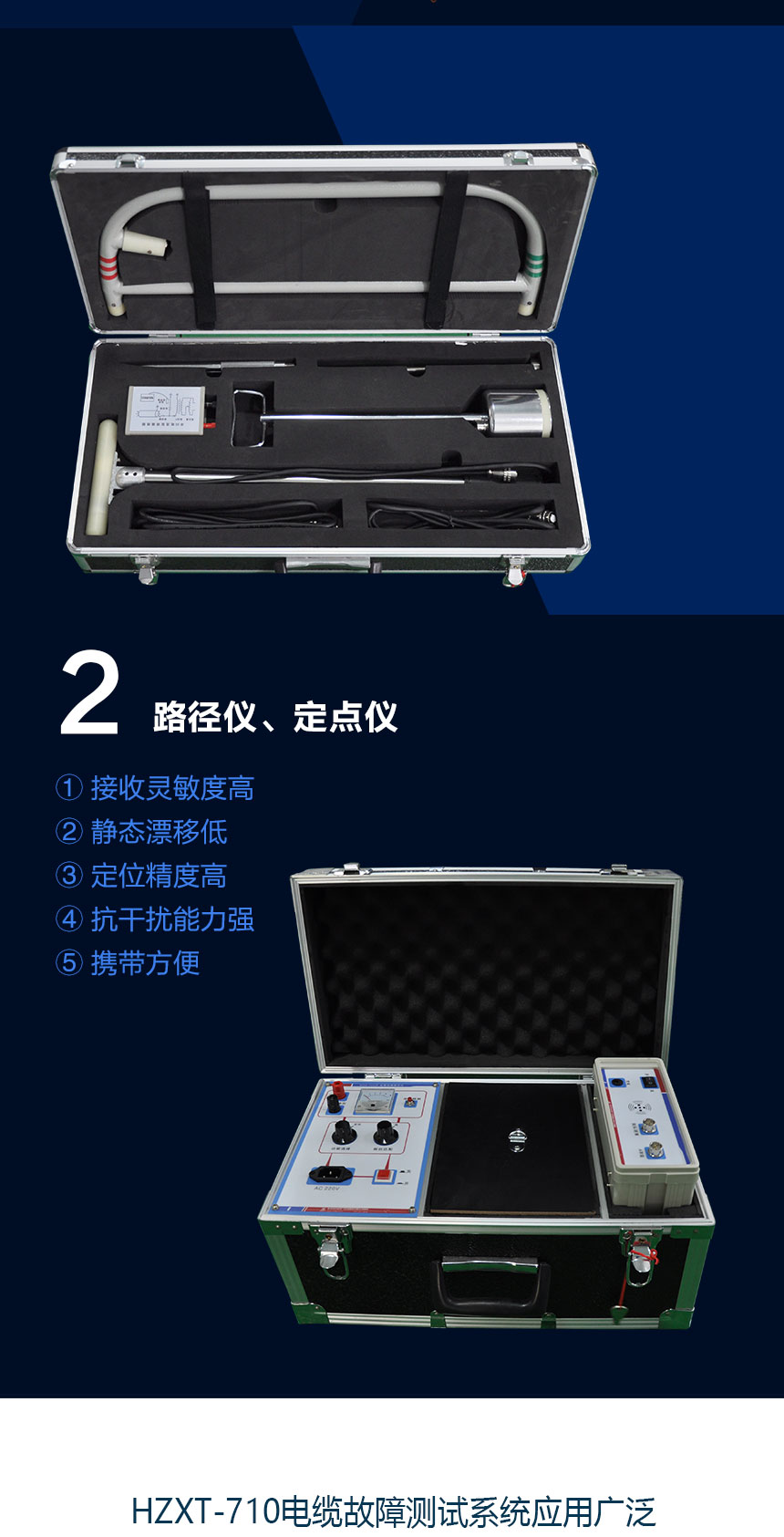

电缆寻迹及故障定位仪

由HZ-2015F型发射机和HZ-2015J型接收机及感应式探头、电位差式探测架等组成。仪器采用电磁感应方法对光缆、电缆进行路由寻迹及埋深测试,采用电位差方法对光缆、电缆进行故障定位测试。适用于具有金属导体(线对、护层、屏蔽层)的各种光缆、电缆的路由、埋深及对地绝缘不良点的定位测试。它是邮电通信系统以及部队、铁路、矿山、油田、机场、航运等单位的线路故障专用测试仪。

功能特点:接收灵敏度高、静态漂移小、抗干扰能力强、准确度高、工作稳定、交直流两用、液晶数字显示

技术参数

探测路由及故障最远定位距离线径小于0.5电缆为3km,其它电缆可达20 km

准确定点的故障绝缘阻值0-50MΩ

定位测试准确度≤±10cm

探测电缆深度≤3m

电缆故障智能测试仪

功能齐全,测试故障安全、迅速、准确。仪器采用低压脉冲法和高压闪络法进行探测,可测试电缆的各种故障,对电力电缆的闪络及高阻故障无需烧穿而直接测试。如配备声点仪,可准确测定故障点的位置。

测试精度高。仪器采用高速数据采样技术,读取分辨率1m。智能化程度高。测试结果以小型及数据自动显示在大屏幕液晶显示屏上,判断故障直观。并配有菜单显示操作功能,无需对操作人员作专门的训练。

具有波开及参数存储、调出功能。采用非易失性器件,关机后波形、数据不易失。

具有双踪显示功能。可将故障电缆的测试波形与正常波形进行对比,有利于对故障的进一步判断。

具有波形扩展比例功能。改变波形比例,可扩展波形进行精确测试。

控制测量光标,可自动沿线搜索,并在故障波形的拐点处自动停下。

可任意改变双光标的位置,直接显示故障点与测试点的直接距离或相对距离。

具有打印功能。将测试的结果打印存档。

技术参数

最远测试距离32km探测盲区1m

读数分辨率1m功   耗5VA

体   积325×165×225mm3重   量4Kg

电缆识别仪

电缆识别仪是用于在电力电缆架设、迁移维护以及故障处理中将某一特定电缆从一束电缆中识别出来的专用仪器。它在识别某一特定电缆时除了将电流方向作为标准,还将电流幅度值作为判断标准,这种双重判断标准更可能可靠准确地识别电缆。该仪器是一小型化手提式、紧凑型设备,装在铝合金箱内,由一个发生器,一个带卡钳的接收机及连线构成。

技术参数

仪器供电电缆识别仪主机由交流220V供电,接收机由一节9V电池供电

卡钳是一电流交换器,钳口内口尺寸为120mm,在卡钳内感应出电压,电压幅度由电流强度决定,其极性由电流方向决定

遥控型高压电缆安全刺扎器

多年以来,电缆运行与维护部门对电缆刺扎,均按照行业标准DL409-91第234条要求,采用人工刺扎,一旦电缆识别出错,误刺扎带电运行电缆将造成极大的危害。

我公司推出HZ-2015S电缆识别仪配套产品——HZ-2015C遥控型高压电缆安全刺扎器,彻底解决了现场安全刺扎的问题,杜绝了不安全事故的发生。

功能特点

双键遥控操作,双重保护开关按键。

机械、电子多重保护设计,安全可靠。

便携式结构设计,外形美观。

技术参数

无线遥控距离≥4米

适用电缆≤Ф125mm的各种电缆

重量约10kg

外形尺寸460mm×380mm×120mm

注:电缆故障识别仪可以根据客户需求另配

产品彩页

电力电缆故障检测测试仪电力电缆故障检测测试仪电力电缆故障检测测试仪电力电缆故障检测测试仪电力电缆故障检测测试仪

产品附件


名称

数量

单位

HZ-50型直流高压装置


1

HZXT-710型电缆寻迹及故障定位仪


1

HZXT-710型电缆故障智能测试仪


1

HZXT-710S电缆识别仪


1

HZXT-710遥控型高压电缆安全刺扎器


1

产品图集
产品证书

企业产品严格按照国际、国家标准及行业规程生产,通过国家、各省级、市级电力研究所、计量中心及电力权威部门的检测,全面通过ISO9001国际质量管理体系认证、中华人 民共和国制造计量器具许可证、GB/T19001-2008质量等管理体系要求。


注: 1.产品外观以实际产品为准,技术参数与型号如有变动,恕不另行通知,如有盗用或复印行为,将追究法律责任。

    2.了解更多产品信息请进入产品中心,服务热线:400-027-8848。

售后保障

我们将严格按照《质量及售后服务承诺书》执行相关产品服务,切我们一如既往地深信优质、系统、全面、快捷的服务是企业发展的基础。经过多年的不断探索和进取,我们形成了"以客户为核心、以质量为企业的第一生命"的服务理念。并以严格的质量管理、先进的技术创建国内一流的服务企业为目标,制定了"规范管理制度,严格过程控制,保证产品质量,服务顾客满意"的质量方针,多年来坚持"用户第一"的原则,构建良好的销售、售后服务体系,为客户提供更优质的售前、售中及售后服务!


我们的售后服务承诺是:“3个月内包退,1年内包换、3年免费维修,终身维护”。在未来的日子里,我们将一如既往的坚持三类星级服务!

注:产品详细信息以实物为准,请购买前与销售人员进行确认,具体型号参数请参考说明书。

本服务承诺最终解释权归武汉市合众电气设备制造有限公司所有。

如有任何疑问,欢迎致电:400-027-8848。
