HZTX-718电力电缆故障测试系统

HZTX-718电力电缆故障测试系统,电力电缆故障测试仪用于电力电缆故障点的距离测量,具有波形易于识别、分辨率高、界面友好、同时支持触摸按键和机械按键、易于操作等特点。

  • 波形明确易于识别,测距精度高;

    测量盲区小,对近端故障和短电缆特别有效;

    多个波形以不同颜色同时显示,更易于识别

    同时查看三个暂存波形,使波形比较功能更加简单、直观、方便。

注:
更多关于产品购买、技术维护等服务,欢迎致电免费服务热线:400-027-8848
  • 点击在线咨询
  • 专业权威检测合格
  • 简介
  • 参数
  • 附件
  • 证书
  • 资料下载
  • 售后保障
  • 产品彩页
  • 操作视频
  • 方案

一、产品概述:

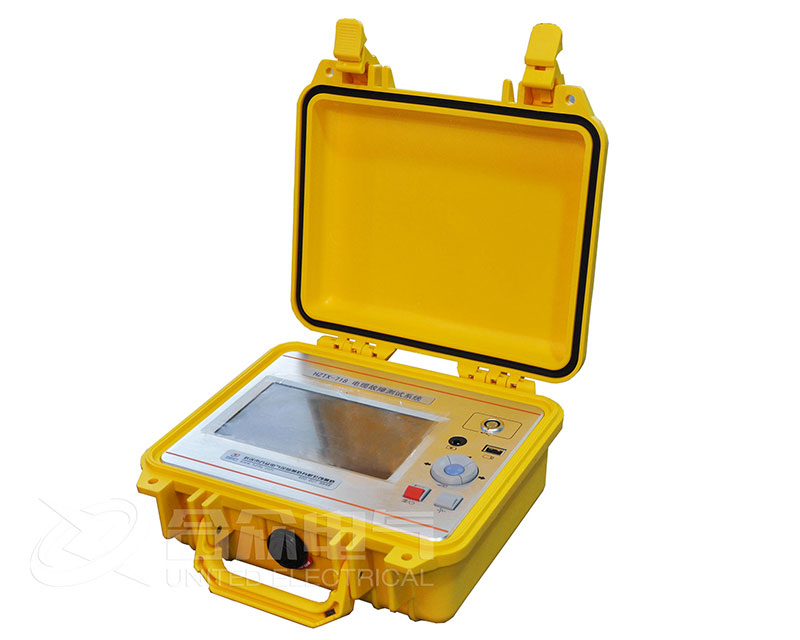

HZTX-718电力电缆故障测试系统,用于电力电缆故障点的距离测量,具有波形易于识别、分辨率高、界面友好、同时支持触摸按键和机械按键、易于操作等特点。

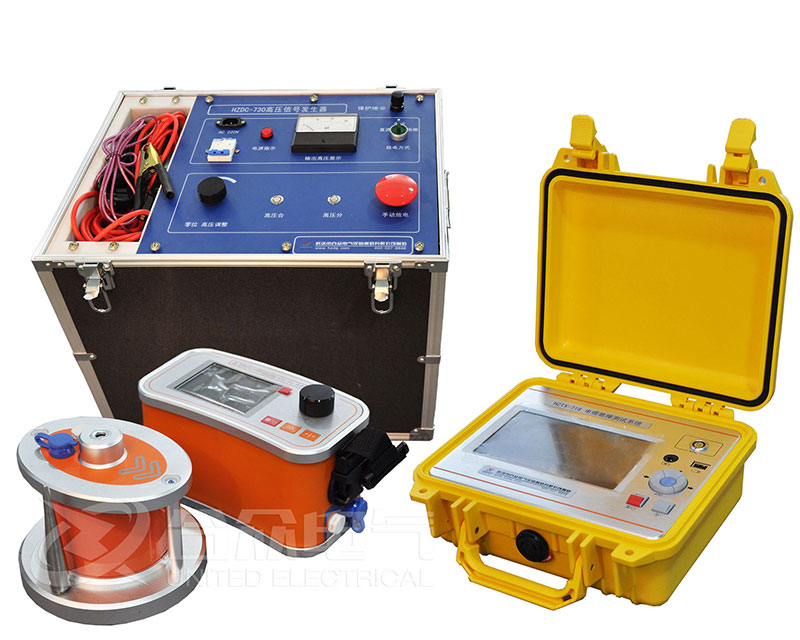

HZTX-718电力电缆故障测距仪在低压脉冲方式下可以独立使用;在脉冲电流方式下需要和HZCD-730系列高压信号发生器配合使用;在多次脉冲方式下还须和HZCD-715电缆测试多次脉冲耦合器配合;在测距完成后须使用HZDC-750系列电缆故障定点仪进行精确定点。它们共同组成一套高性能的,能提供多种创新特性的电缆故障查找系统。

产品别称:电力电缆故障测试仪,电缆故障寻径仪,电缆故障寻踪仪,便携式电缆故障定位系统,地理电缆故障测试仪,电缆故障检测仪,高压电缆故障测试仪,电缆故障检测仪,电力电缆检测仪,电缆故障定点仪,电缆故障综合测试仪,电缆故障自动测试仪。

二、功能特点:

1、多种测距方法:

低压脉冲法:适用于低阻、短路、断线故障的精确测距,还可用于电缆全长及中间接头、T型接头、终端头的测量,以及波速度的校正。

脉冲电流法:适用于高阻、闪络型故障的测距,使用电流耦合器从测试地线上采集信号,与高压部分完全隔离,安全可靠。

多次脉冲法:世界上最先进的测距方法,是二次脉冲法的改进。波形明确易于识别,测距精度高。

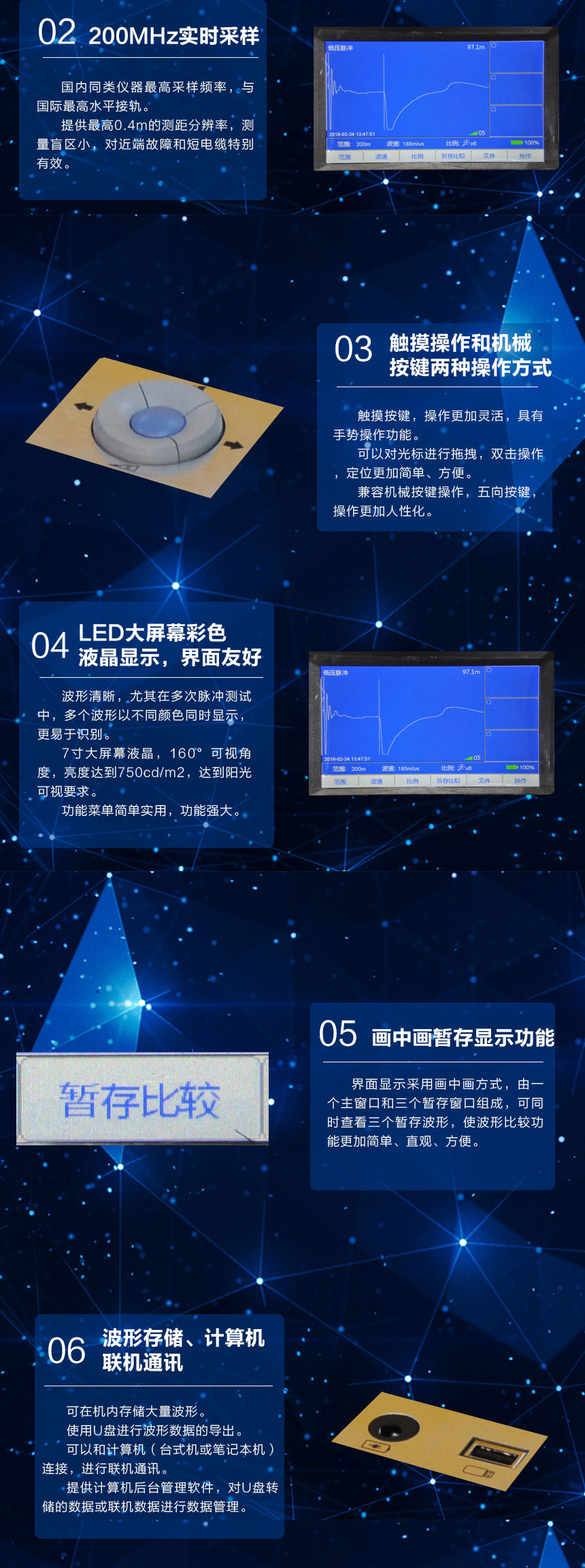

2. 200MHz实时采样:

国内同类仪器最高采样频率,与国际最高水平接轨。

提供最高0.4m的测距分辨率,测量盲区小,对近端故障和短电缆特别有效。

3.触摸操作和机械按键两种操作方式

触摸按键,操作更加灵活,具有手势操作功能。

可以对光标进行拖拽,双击操作,定位更加简单、方便。

兼容机械按键操作,五向按键,操作更加人性化。

4. LED大屏幕彩色液晶显示,界面友好:

波形清晰,尤其在多次脉冲测试中,多个波形以不同颜色同时显示,更易于识别。

l 7寸大屏幕液晶,160°可视角度,亮度达到750cd/m2,达到阳光可视要求。

功能菜单简单实用,功能强大。

5. 画中画暂存显示功能

界面显示采用画中画方式,由一个主窗口和三个暂存窗口组成,可同时查看三个暂存波形,使波形比较功能更加简单、直观、方便。

6. 波形存储、计算机联机通讯:

可在机内存储大量波形。

使用U盘进行波形数据的导出。

可以和计算机(台式机或笔记本机)连接,进行联机通讯。

提供计算机后台管理软件,对U盘转储的数据或联机数据进行数据管理。

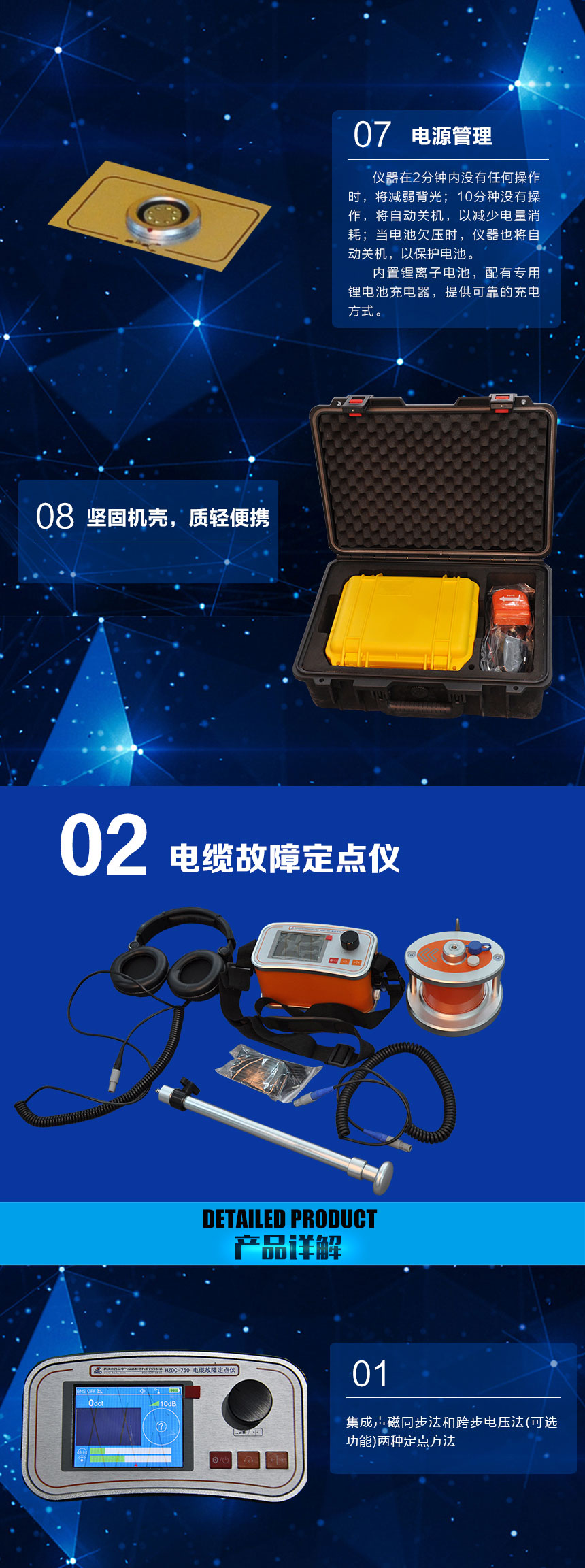

7. 电源管理:

仪器在2分钟内没有任何操作时,将减弱背光;10分种没有操作,将自动关机,以减少电量消耗;当电池欠压时,仪器也将自动关机,以保护电池。

内置锂离子电池,配有专用锂电池充电器,提供可靠的充电方式。

工作时间长:使用充满电的锂离子电池,仪器能连续工作7小时以上(电池老化后使用使用时间会缩短)。

8. 坚固机壳,质轻便携。


产品参数

HZTX-718电力电缆故障测距仪参数:

1. 工作模式:低压脉冲、脉冲电流、多次脉冲。

2. 信号增益调节范围:70dB。

3. 低压脉冲发射电压:32V。

4. 最高分辨率:0.4m。

5. 最大采样频率:200MHz实时采样。

6. 最大测距范围:100km。

7. 测距盲区:2m。

8. 通讯接口:USB,蓝牙(选配)。

9. 电源:锂离子电池组,标称电压7.4V。

10. 按键:采用丹麦进口按键,可靠性不小于1千万次。

11. 电池供电时间:使用充满电的聚合物锂离子电池,可以连续使用7小时以上(随着电池的老化,连续使用时间会相应缩短)。

12. 充电器:输入AC220V,50Hz,充电电流1A,充电时间6小时。

13. 体积:274×218×81mm

14. 质量:3.5kg

15. 使用条件:

1) 温度:-10℃~+40℃;

2) 湿度:5%~90%RH(25℃);

3) 海拔:h<4500m。

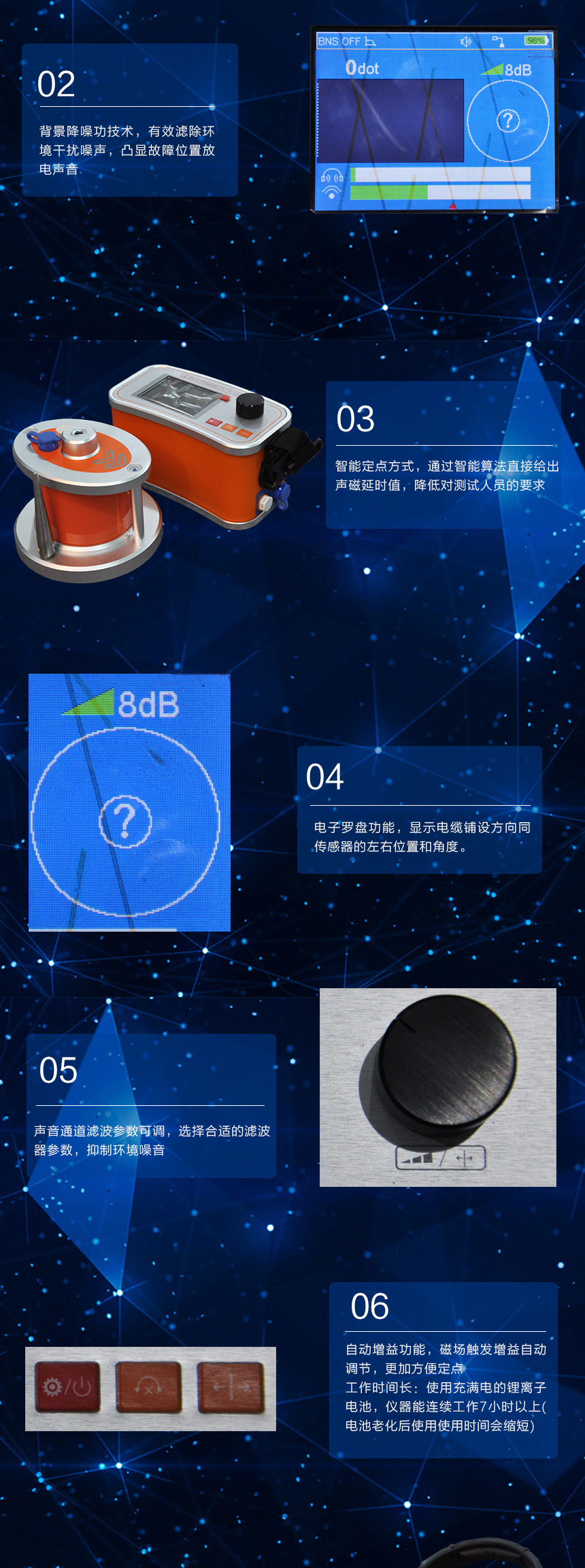

电缆故障定点仪参数:


1. 声磁同步定点功能:

(1)声音通道

a) 带宽

全通:80Hz~1500Hz。

低通:80Hz~400Hz。

高通:200Hz~1500Hz。

带通:150Hz~600Hz。

b) 信号最大增益:>=80dB。

c) 定点精度:0.1m。

(2)磁场通道

a) 信号最大增益:>80db

2. 声磁同步背景降噪模式:支持强降噪,自适应降噪,无降噪三种模式。

3. 跨步电压定点功能(选配功能)

a)最大放大倍数: >80db

4. 电源:

b)电池:内置锂离子电池组,标称电压7.4V,容量3400mAH。

c)使用时间,可连续使用时间>9小时;

d)充电器:输入AC220V±10%,50Hz;标称输出8.4V, 1A

e)充电时间:<6小时。

5. 显示方式:半透半反320×240彩色液晶。

6. 防水等级:IP65

7. 体积:主机210mm×95mm×115mm。

8. 质量:主机0.6kg;传感器1.4kg

9. 使用条件:温度:-10℃-40℃,湿度5-90%RH,海拔<4500m。

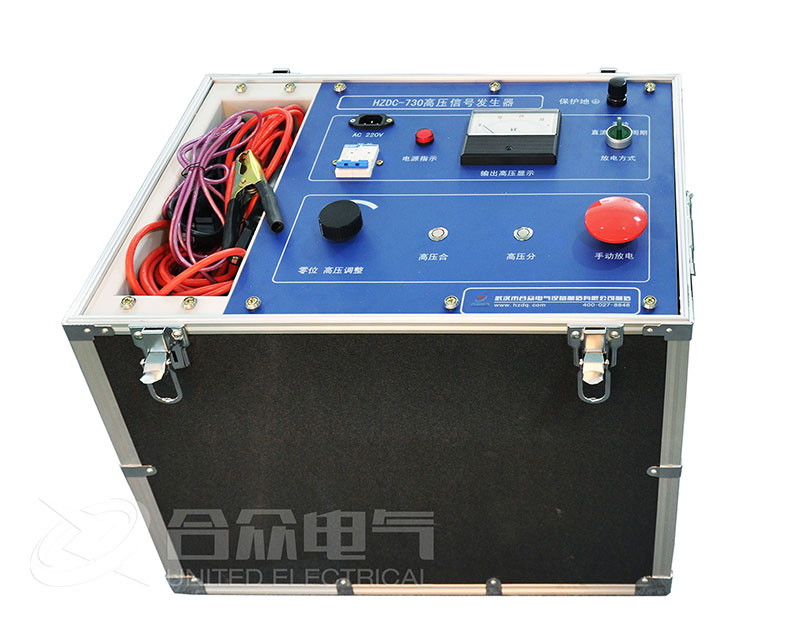

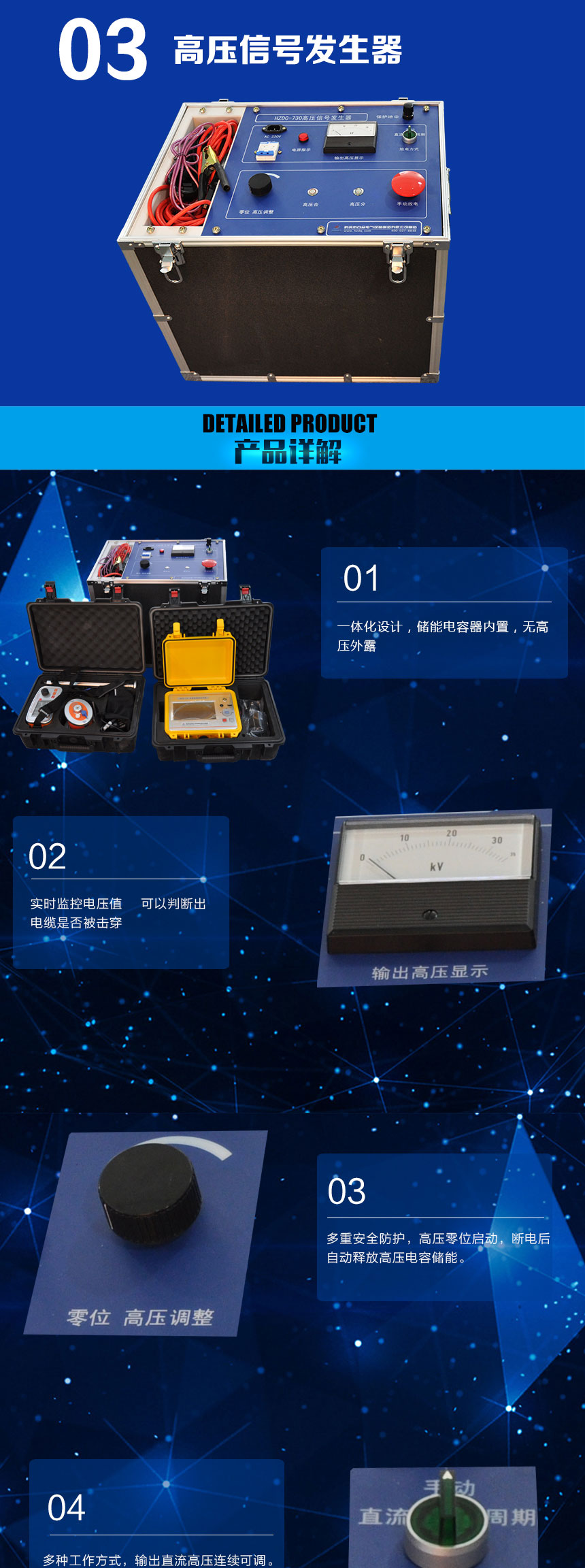

HZCD-730电缆测试高压信号发生器参数:


1、 输出冲击电压:0~30KV可调

2、 最大储能:900J

3、 电源:交流220V,50Hz

4、 体积:560mm×520mm×380mm

5、 质量:40kg

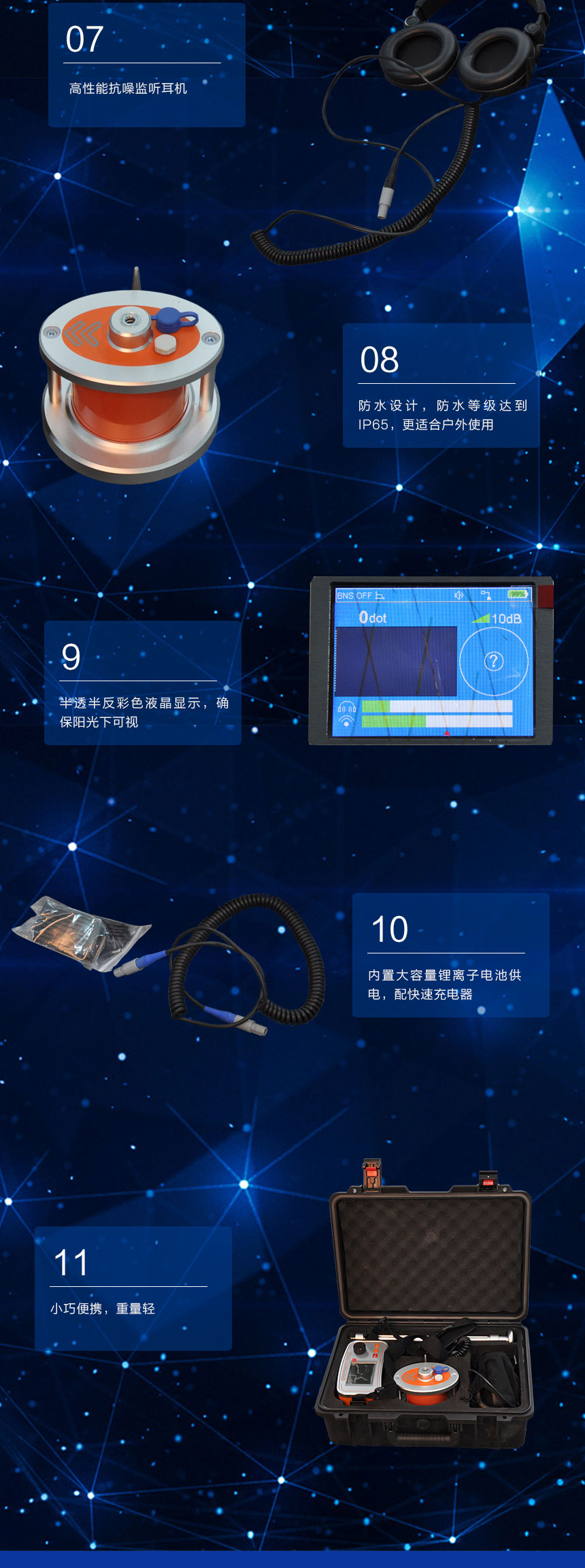

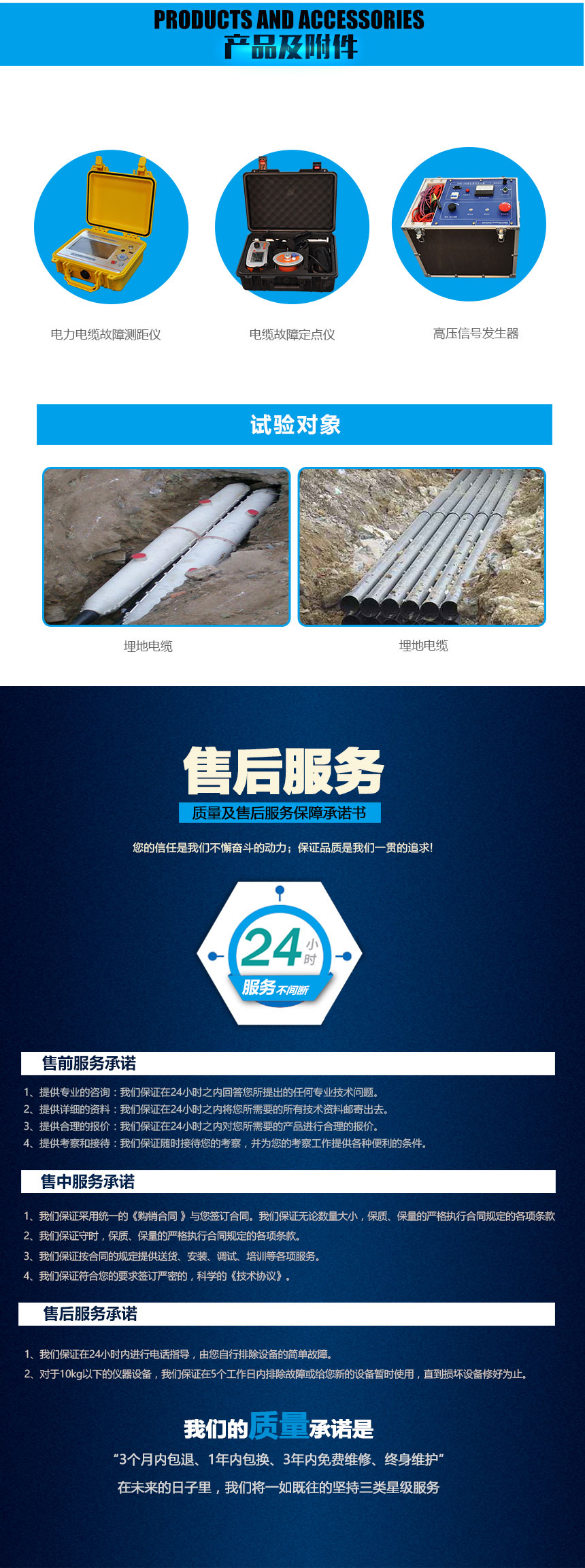

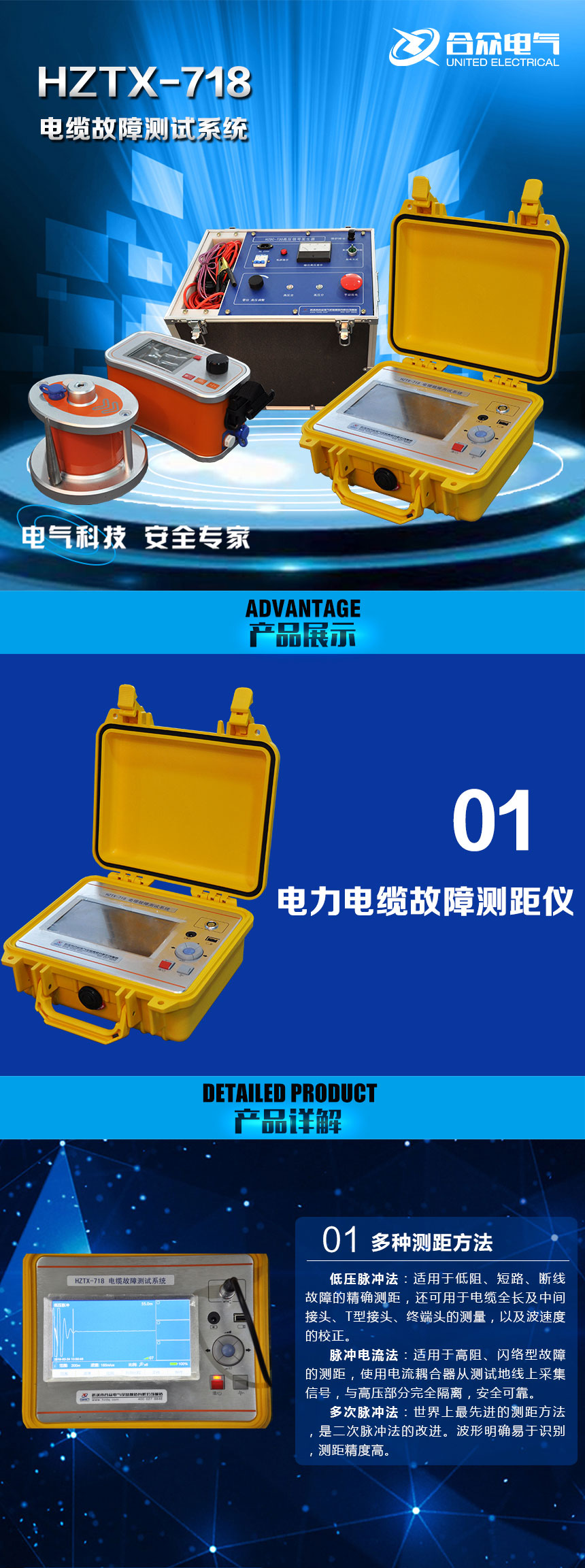

产品彩页
