继电保护测试仪精度调整及校准方法

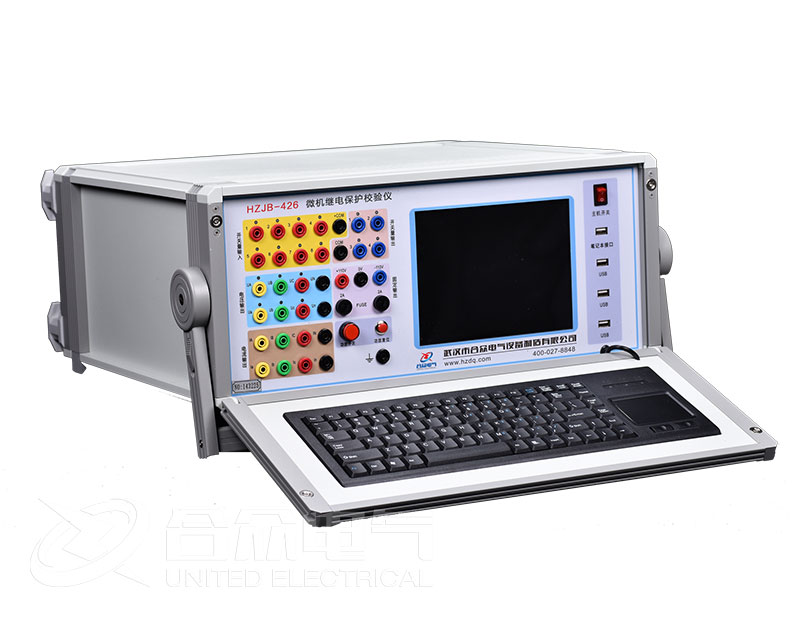

  继电保护测试仪主机采用DSP+FPGA结构，真16位DAC输出、内置新型模块式高保真线性大功率功放，自带8.4寸分辨率为800×600的TFT真彩显示屏以及高档工业键盘鼠标。WindowsXP操作系统，功能强大。体积小、精度高。本继电保护测试仪既具有大型校验仪优越的性能、先进的功能，又具有小型校验仪小巧灵活、操作简便、可靠性高等优点，性能价格比高。

 在实际的现场测试使用中，由于一些运输及干扰因素的影响，需要根据实际的测试数据，使用情况，对继电保护测试仪进行必要的精度调整及校准工作。继电保护测试仪精度调整步骤如下：

  继电保护测试仪在使用时间较长后，或保养不善，可能会出现精度的偏差，所以需要定期对装置精度进行调整，具体可按下述步骤进行：

  将继电保护测试仪平放于桌面上，打开上盖板，可看到固定于机箱中央约23cm×14cm的主板，主板中央有(继电保护测试仪：7只)电位器平行排列，各电位器分别标有(继电保护测试仪)：UA、UB、UC、UX、IA、IB、IC。上述电位器用于调整幅值。

  1、继电保护测试仪电压精度调整

  在交流试验中，设定各相电压均输出60V，分别接至一个0.2级电压表上。调整各自的电位器，使其输出准确为60V。(UX选择与UA相同幅值)

  2、继电保护测试仪电流精度调整

  在交流试验中，设定各相电流均输出基波5A，分别接至一个0.2级电流表上。调整各自的电位器，使其输出准确为5A。

  继电保护测试仪通电检查

  按照继电保护测试仪使用说明书，置开关、旋钮于正确位置。 按要求的供电电压、频率值接通电源预热，检查电 气工作状态。输出端外接数字多用表，检查被检源 的量程和测量范围。通电检查发现故障的应修理后 再进行校准。

  微机继电保护测试仪校准条件

  1、校准点的选取

  考虑到标准源的线性误差，一般应均匀地选择校准点，基本量程一般不少于10 个。非基本量程，一般选取3 ~ 5 个校准点。直流的负极性输出，一般仅在基本量程上校准其满度点。

  2、校准前的准备

  冬夏季，继电保护测试仪应在基准条件下，放置24 h 以上 再进行校准。标准设备和辅助设备应根据说明书操作、预热、预调、自校，使继电保护测试仪处于最佳工作状态。熟练掌握继电保护测试仪校准条件之后，以标准数字多用表和带记录功能示波器为核心，可完成继电保护测试仪主要参数的校准及维护。
