一、产品概述：

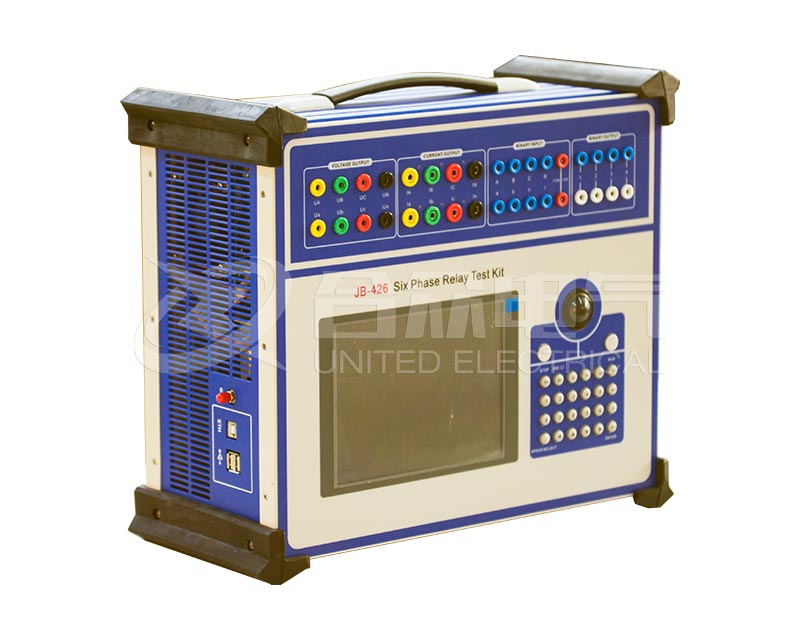

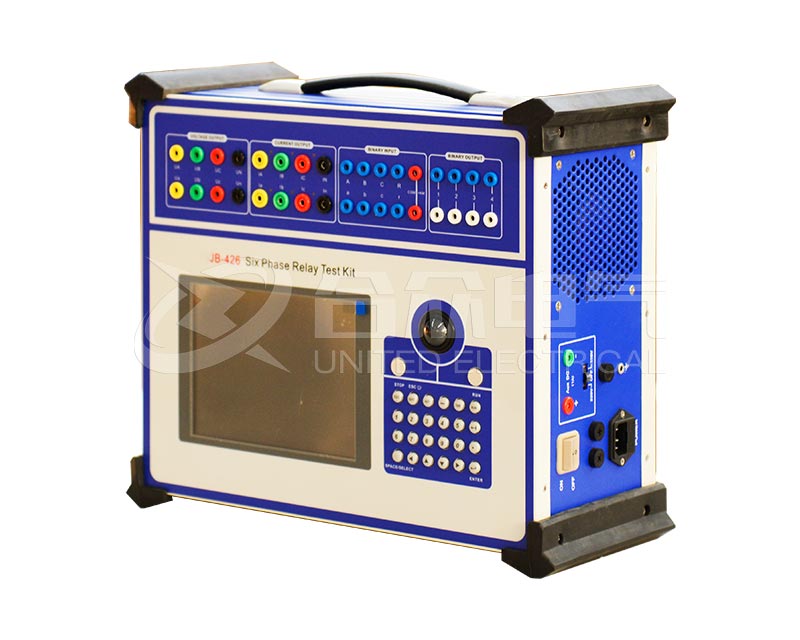

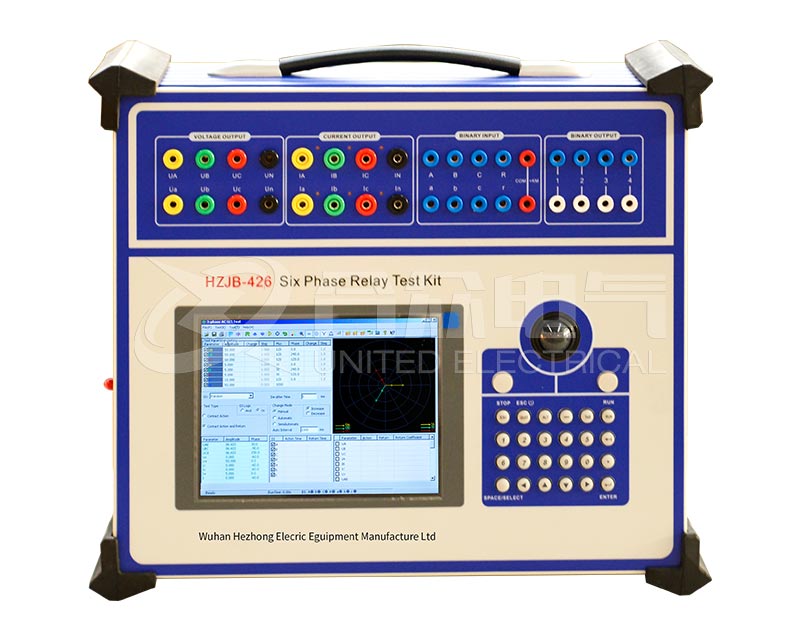

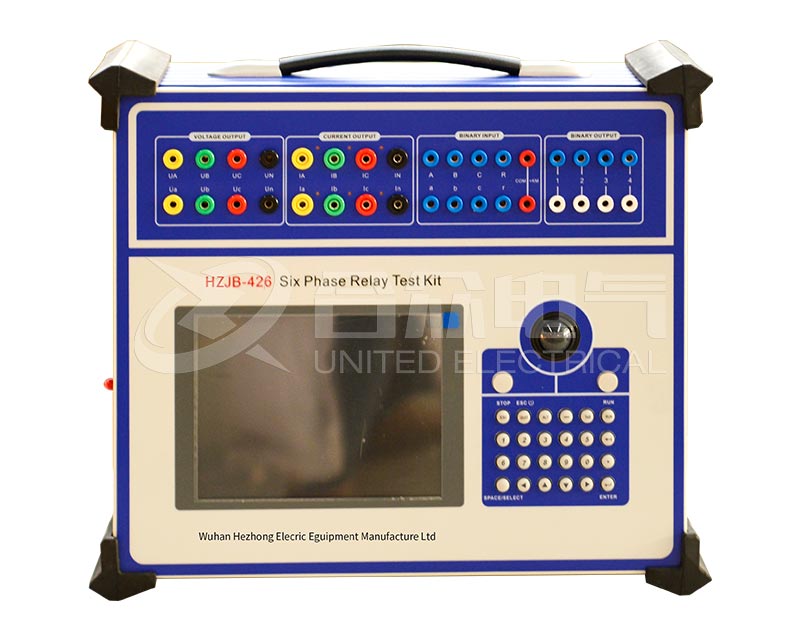

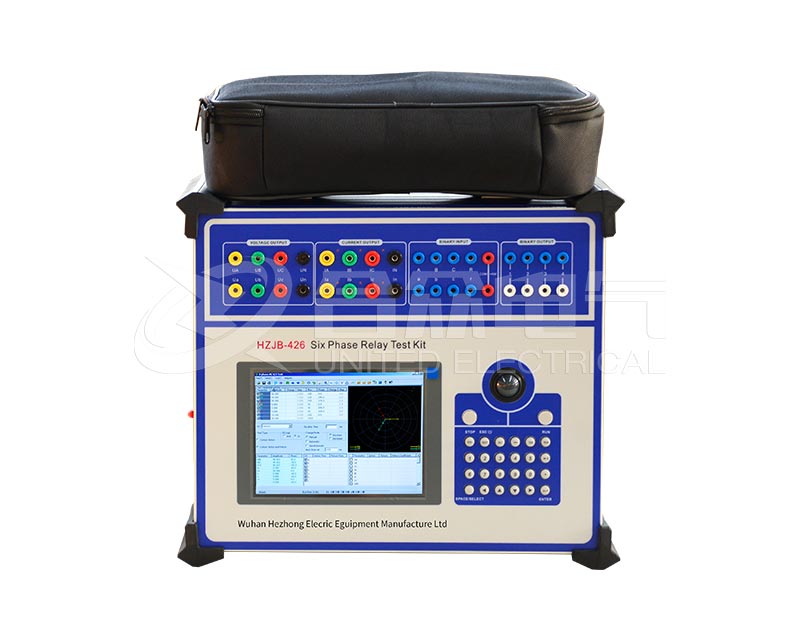

HZJB-426继电保护校验仪，自带大屏幕液晶显示器以及灵活方便的旋转鼠标控制器。单机独立操作即已具有很强的功能，可进行大多数试验，联接电脑运行则具有更强大的操作功能。体积小、精度高。既具有大型测试仪优越的性能、先进的功能，又具有小型测试仪小巧灵活、操作简便、可靠性高等优点，性能价格比高。是继保工作者得心应手的好工具。

产品别称：继电保护测试仪、继保测试仪、微机继电保护测试仪、三相继电保护测试仪、继保校验仪、三相继保测试仪、三相继电保护校验仪、继保校验仪、三相继保校验仪、继保仪。

二、性能特点：

电压电流输出灵活组合，输出达6相电压6相电流，可任意组合实现常规4相电压3相电流型、6相电压型、6相电流型，以及12相型输出模式，既可兼容传统的各种试验方式，也可方便地进行三相变压器差动试验和厂用电快切和备自投试验。

操作方式，装置直接外接笔记本电脑或台式机进行操作，方便快捷，性能稳定。

新型高保真线性功放，输出端一直坚持采用高保真、高可靠性模块式线性功放，而非开关型功放，性能卓越。不会对试验现场产生高、中频干扰，而且保证了从大电流到微小电流全程都波形平滑精度优良。

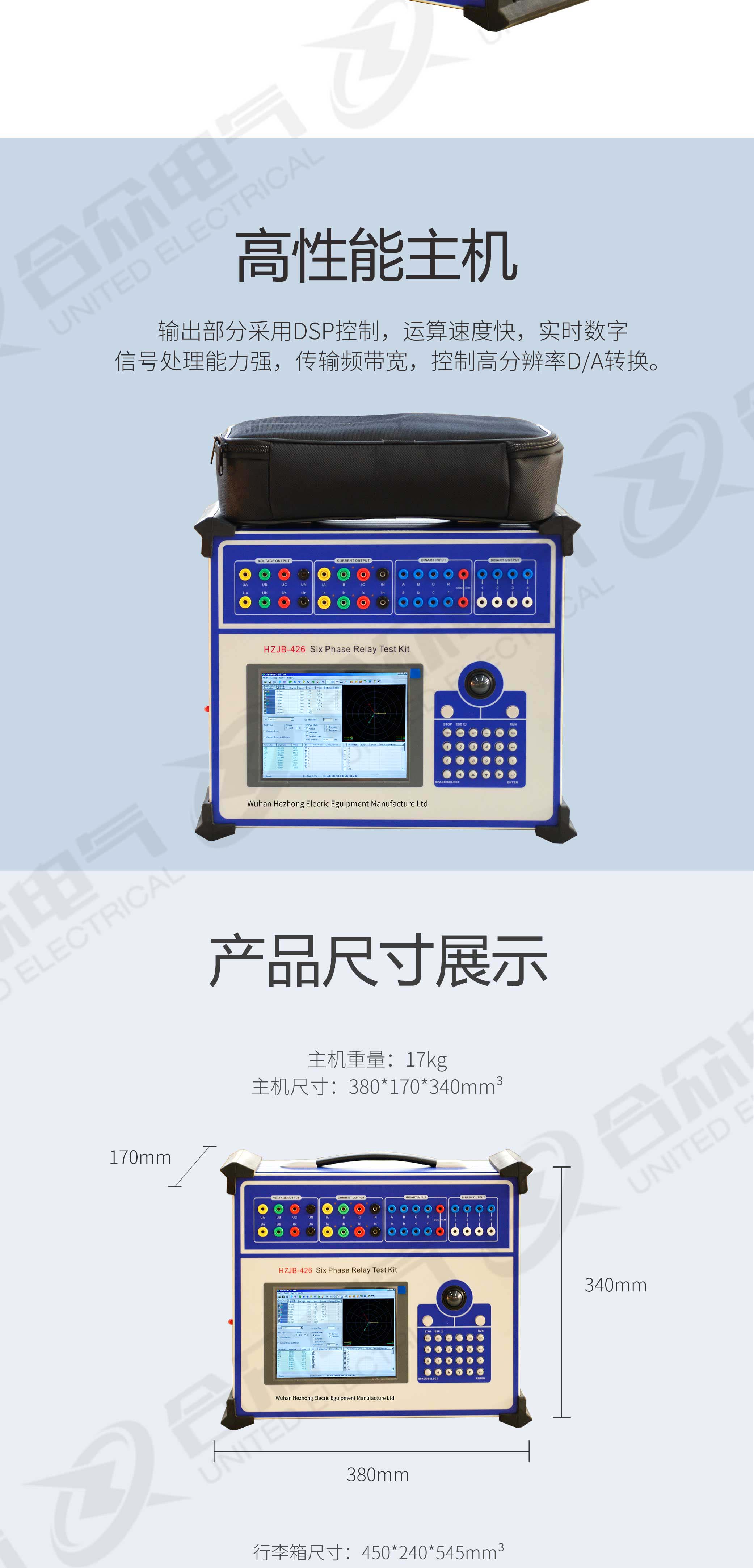

高性能主机，输出部分采用DSP控制，运算速度快，实时数字信号处理能力强，传输频带宽，控制高分辨率D/A转换。输出波形精度高，失真小线性好。采用了大量先进技术和精密元器件材料，并进行了专业化的结构设计，因而装置体积小、重量轻、功能全、携带方便，开机即可工作，流动试验非常方便。

软件功能强大，可完成各种自动化程度高的大型复杂校验工作，能方便地测试及扫描各种保护定值，进行故障回放，实时存储测试数据，显示矢量图，联机打印报告等。6相电流可方便进行三相差动保护测试。

具有独立专用直流电源输出，设有一路110V及220V专用可调直流电源输出。

接口完整，装置带有USB通讯口，可与计算机及其它外部设备通信。

完善的自我保护功能，散热结构设计合理，硬件保护措施可靠完善，具有电源软启动功能，软件对故障进行自诊断以及输出闭锁等功能。

交流电流输出

6相电流输出时每相输出（有效值） 0～30A  输出精度  0.2级

3相电流输出时每相输出（有效值） 0～60A

6相并联电流输出（有效值）  0～180A

相电流长时间允许工作值（有效值） 10A

相电流最大输出功率 450VA

6相并联电流最大输出时最大输出功率 1000VA

6相并联电流最大输出时允许工作时间  10s

频率范围（基波） 0～1000Hz

谐波次数 0～20 次

直流电流输出

电流输出  0～±10A / 每相   输出精度   0.5级

最大输出负载电压  20V

交流电压输出

相电压输出（有效值）  0～120V    输出精度  0.2级

线电压输出（有效值）  0～240V

相电压/ 线电压输出功   80VA / 100VA

频率范围（基波）  0～1000Hz

谐波次数  0～20次

直流电压输出

相电压输出幅值  0～±160V    输出精度  0.5级

线电压输出幅值  0～±320V

相电压/ 线电压输出功率   70VA / 140VA

开关量

8路开关量输入

空接点    1～20mA，24V

电位接点接入   “0”：0 ～ +6V；“1”：+11 V ～ +250 V

4对开关量输出    DC：220 V／0.2 A；AC：220 V／0.5 A

时间测量范围

0.1ms ～ 9999s ，测量精度＜0.1mS

• 二次继电保护试验

武汉市合众电气研发、生产的产品均严格按照国际、国家标准及行业规程生产制造，并通过国家、各省级、市级电力研究所、计量中心及电力权威部门的检测。同时武汉市合众电气全面通过ISO9001国际质量管理体系认证、中华人民共和国制造计量器具许可证、GB/T19001-2008质量管理体系要求、GB/T24001-2004环境管理体系要求、GB/T28001-2011职业健康安全管理体系要求。

我们将严格按照《质量及售后服务承诺书》执行相关产品售后服务，我们一如既往地深信优质、系统、全面、快捷的服务是企业发展的基础。经过多年的不断探索和进取，我们形成了"以客户为核心、以质量为企业的第一生命"的服务理念。并以严格的质量管理、先进的技术创建国内一流的服务企业为目标，制定了"规范管理制度，严格过程控制，保证产品质量，服务顾客满意"的质量方针，多年来坚持"用户第一"的原则，构建良好的销售、售后服务体系，为客户提供更优质的售前、售中及售后服务!

我们的售后服务承诺是：“3个月内包退，1年内包换、3年免费维修，终身维护”。在未来的日子里，我们将一如既往的坚持三类星级服务！

注：产品详细信息以实物为准，请购买前与销售人员进行确认，具体型号参数请参考说明书。

本服务承诺最终解释权归武汉市合众电气设备制造有限公司所有。

如有任何疑问，欢迎致电：400-027-8848。
