微机继电保护测试仪界面操作说明

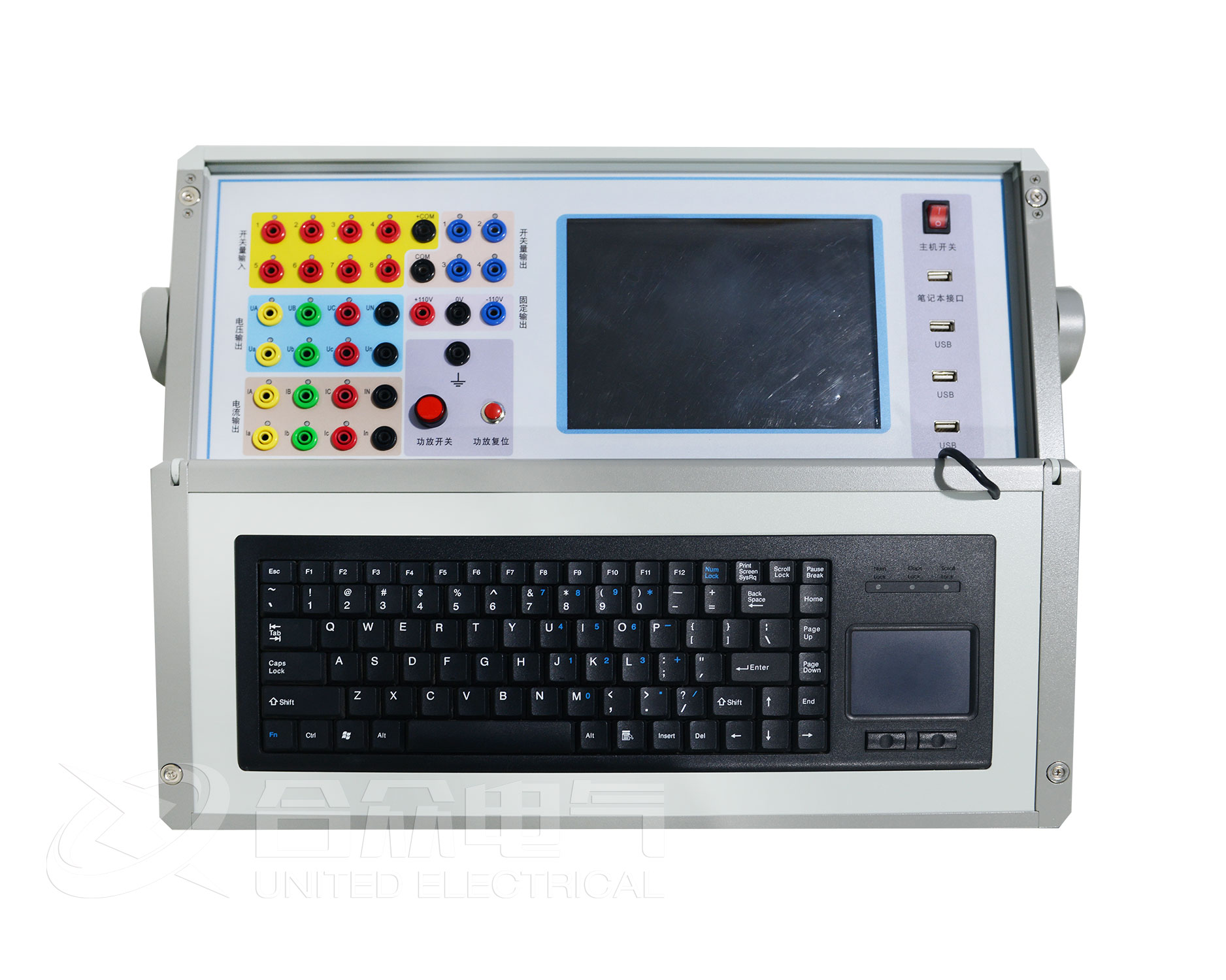

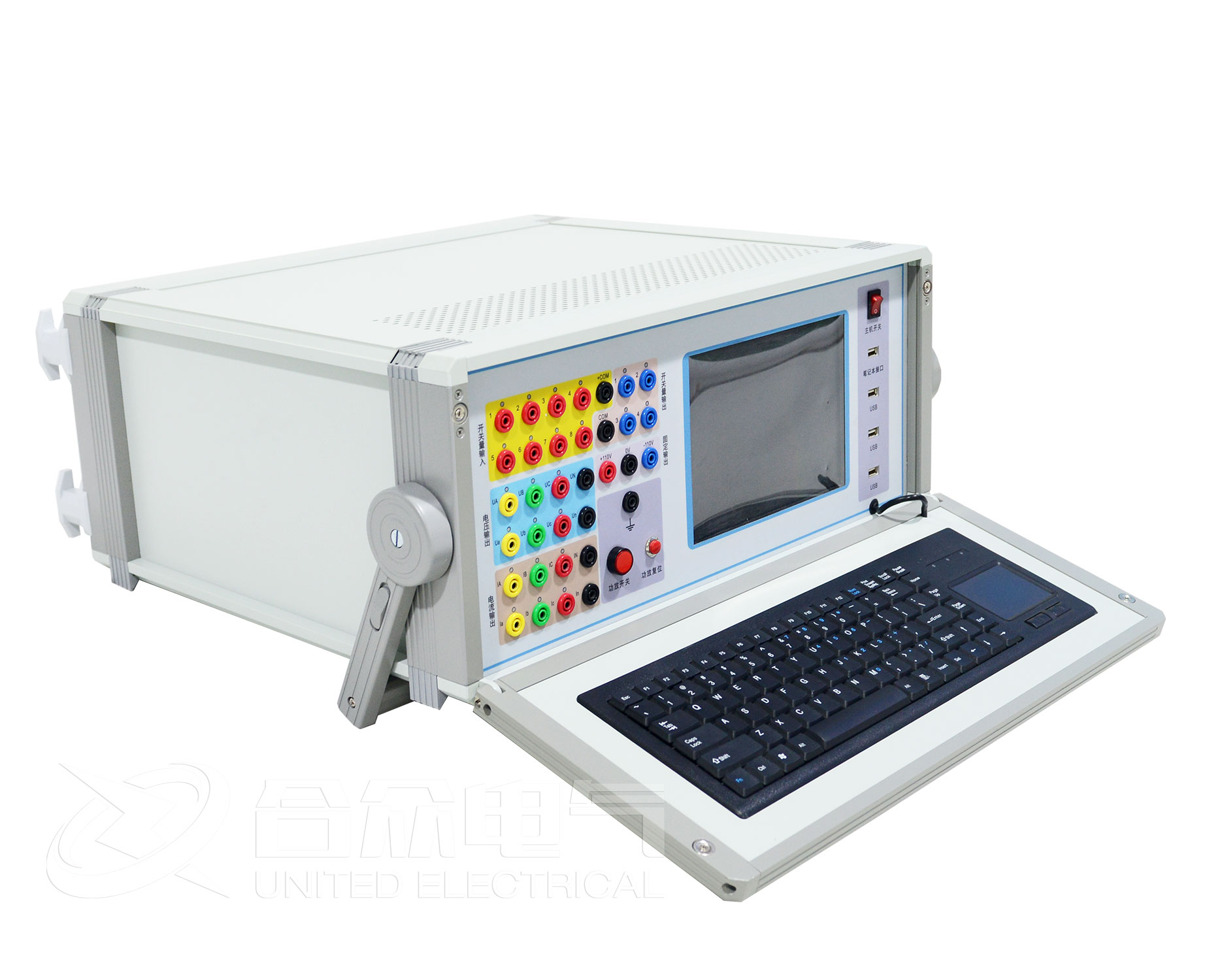

  微机继电保护测试仪具有标准的六相电流，六相电压同时输出，电流30A/相，电压125V/相。六相电流并联可达180A。既可对传统的各种继电器及保护装置进行试验，也可对现代各种微机保护进行试验，特别是对变压器差动保护和备自投装置，试验更加方便和完美。

  微机继电保护测试仪界面操作说明：

  交流试验中，各相电压电流均输出交流量，各电压电流的幅值、相位以及交流频率均可任意调节，以满足各种试验中需要对各种量进行调节和组合的要求。试验中继电器和保护接点动作时，可以记录动作时间、返回时间和动作值、返回值等。

  继电保护测试仪试验菜单可以测试各种交流型继电器，相位、频率继电器，微机保护等，也可以模拟整组试验。 本试验中可变化的变化量有： Ua量值，Ua相位; Ia量值，Ia相位; Ub量值，Ub相位; Ib量值，Ib相位; Uc量值，Uc相位; Ic量值，Ic相位; 交流频率。

  需要输入的各种设定量：各变化量的初值、 各变化量的变化步长值(可正可负) ; 哪些量需变化调节，需变化的变量其" "标志打开。 手动试验/自动试验：试验开始后，可以设定变化量是手动控制增减还是自动增减变化。 各项数据和设定项输入完毕，移动光标按下"确认"，此时查验设置量，如无误再选定"开始"即开始试验。装置开始输出，并在屏幕下部将弹出被试继电器的接点状态图。

  继电保护测试仪手动试验时使用"▲"、"?"键或旋动旋钮控制各量以各自步长加减，观察显示屏上被测元件的动作情况，其接点闭合或打开时屏幕上即显示出动作时间和返回时间，以及各相应输出量(Ua、Ub、Uc、Ia、Ib、Ic)的有效值与相位角(即为被测元件的动作值和返回值)。 自动试验时各量自动增加，继电器接点动作时装置维持各量输出在动作点位置等待下一步操作，此时按一下"▲"或"?"键或"正向"、"反向"旋动旋钮一格，试验将按所给的方向再次自动加或减，直至下一次变位再维持在该位置等待。如此可以反复不断地按各个方向进行自动试验，测定各项动作值、返回值等。

  1.开入量：测试时，被测元件的接点可接入任一路开关量输入端子中。

  2.开出量：两路输出节点，一路跟踪试验的过程，在试验按下"开始"时闭合，试验"停止"时断开;另一路跟踪试验数据的变化，即在试验开始后第一次按动"▲"或"?"按钮时闭合试验"停止"时断开。

  3.数据记录区：保护动作、返回时除记录动作时间及返回时间外,下部显示依次为动作、返回时Ua、Ub、Uc、Ia、Ib、Ic幅值及相位,第一行为各量动作值,第二行为各量动作时的相位第三行为返回值,第四行为各量返回时的相位。

  4.组合输出量：电压和电流可以进行组合以输出不同的量：

  继电保护测试仪交流电压每相可输出120V。当需要较高输出电压时，可将两通道串联使用，如Ua输出120V，0°、Ub输出120V，180°，则Uab输出为240V。交流电流每相可输出40A。当需要较大输出电流时，可将两或三通道并联使用，如并联时最大电流可达80A或120A，注意并联时应使各相相位相同。
