局部放电检测仪系统构成和主机输入单元

  如我们所知,局部放电检测仪的使用需要搭配一些配件,那么局部放电检测装置由哪些部分组成的呢,下面来和武汉合众电气一起来看看。

  以下是局部放电检测装置的构成部分

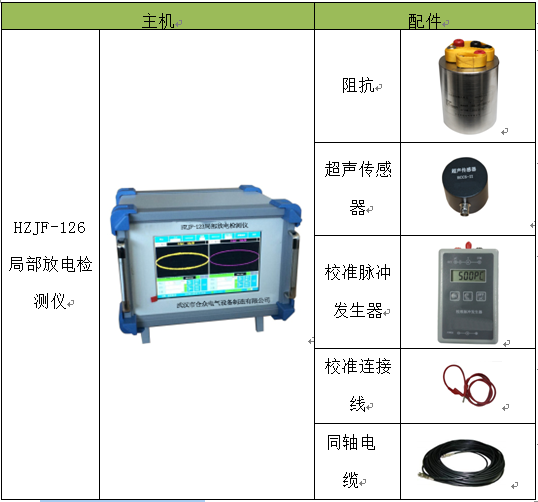

局部放电检测仪构成
  局部放电检测仪主机

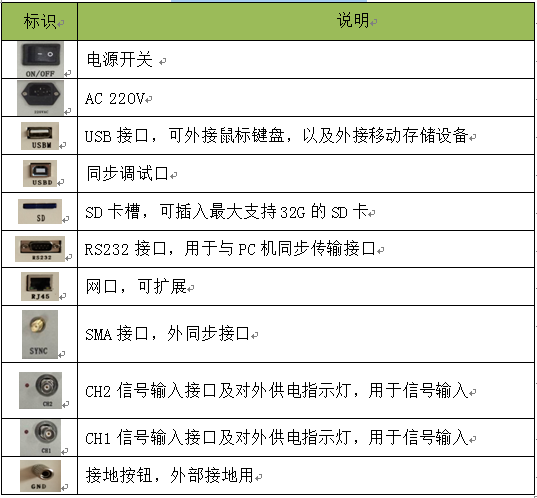

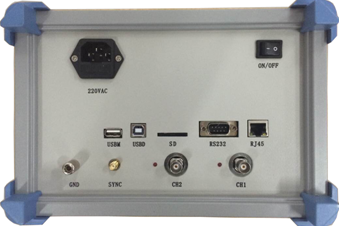

局部放电检测仪后面板

局部放电检测仪后面板

  输入单元
局部放电检测仪后面板输入单元
  HZJF系列输入单元的结构为RLC型,是一种调谐阻抗,用于常规的局部放电检测,具有较高的检测灵敏度。输入单元共分为多个类型,在检测微弱放电信号时,应选择合适的输入单元,以保证足够的灵敏度。
局放仪基本输入单元面板
  图4-2基本输入单元面板示意图
局放仪输入单元电原理
  图4-3输入单元电原理示意图
局放仪RLC型输入单元的检测回路及等效电路示意图(并联法)

  图4-4 RLC型输入单元的检测回路及等效电路示意图(并联法)


  以上是局部放电检测装置的系统组成和主机输入单元,如果对局部放电检测仪有疑问的,可以联系我们。
