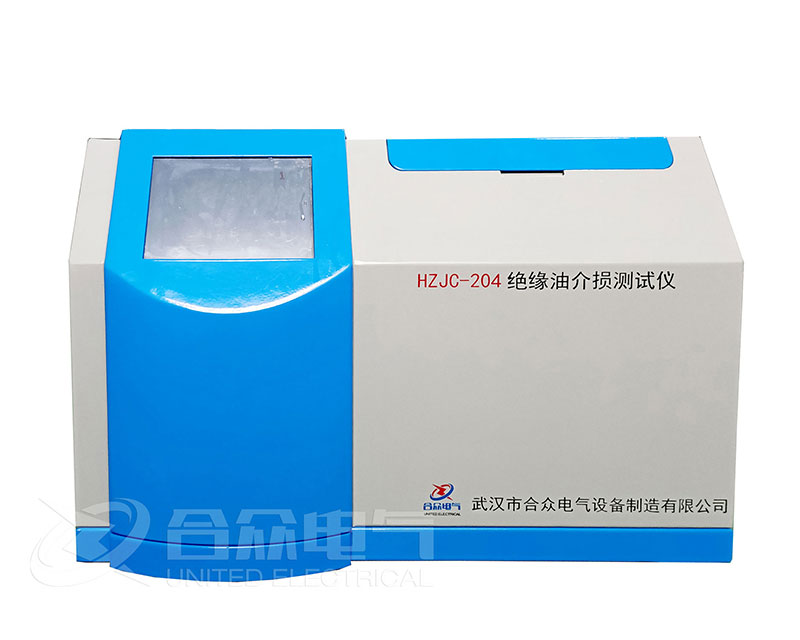

绝缘油介损测试仪 HZJC-204

绝缘油介损测试仪,用于绝缘油等液体绝缘介质的介质损耗因数和直流电阻率的测量。全数字技术,全部智能自动化测量,测试结果可以自动存储并打印输出。

  • 大屏幕TFT纯彩液晶触控显示器,显示清晰;

    测试精度高、速度快;

    测试日期、时间可随测试结果保存、显示、打印。

注:
400-027-8848 致电免费服务热线,获取更多产品及技术维护服务支持!
  • 点击在线咨询
  • 专业权威检测合格
  • 简介
  • 参数
  • 附件
  • 证书
  • 资料下载
  • 售后保障
  • 产品彩页
  • 方案
  • 操作视频

一、产品概述:

绝缘油介损测试仪,是依据GB/T5654-2007《液体绝缘材料 相对电容率、介质损耗因数和直流电阻率的测量》设计制造。用于绝缘油等液体绝缘介质的介质损耗因数和直流电阻率的测量。一体化结构,内部集成了介损油杯、温控仪、温度传感器、介损测试电桥、交流试验电源、标准电容器、高阻计、直流高压源等主要部件。仪器内部采用全数字技术,全部智能自动化测量,配备了大屏幕5.7寸TFT纯彩液晶触控显示器,全中文菜单,测试结果可以自动存储并打印输出,操作人员不需专业培训就能熟练使用。

二、产品特点:

1、油杯采用符合国标GB/T5654-2007的三电极式结构,极间间距2mm,可消除杂散电容及泻漏对介损测试结果的影响。

2、绝缘油介损测试仪,采用中频感应加热,PID控温算法。该加热方式具备油杯与加热体非接触、加热均匀、速度快、控制方便等优点,使温度严格控制在预设温度误差范围以内。

3、内部标准电容器为SF6充气三点极式电容,该电容的介损及电容量不受环境温度、湿度等影响,使仪器精度在长时间使用后仍然得到保证。

4、完善的保护功能。当有过压、过流、高压短路时,仪器能迅速切断高压,并发出警告信息。当温度传感器失效或没有连接时,发出警告信息。

在中频感应加热炉内设有限温继电器,当温度超过120度时,继电器释放,加热停止。

5、试验参数设置方便。温度设置范围0~120℃,交流电压设置范围200~2200V,直流电压设置范围0~500V。

6、采用大屏幕TFT纯彩液晶触控显示器,显示清晰。只需简单设置,仪器即可自动进行测试。并自动存储和打印测试结果。

7、自带实时时钟,测试日期、时间可随测试结果保存、显示、打印。

8、空电极杯校准功能。测量空电极杯的电容量和介质损耗因数,以判断空电极杯的清洗和装配状况。校准数据自动保存,以利于相对电容率和直流电阻率的精确计算。

9、仪器以RAM9平台为核心,测试精度高、速度快。

产品参数

电源电压:AC 220V±10%

电源频率:50Hz/60Hz ±1%

测量范围:电容量 5pF~200pF,相对电容率  1.000~30.000,介质损耗因数 0.00001~100

直流电阻率  2.5 MΩm~20 TΩm

测量精度:相对电容率 ±(1~10)%读数,介质损耗因数±(5%读数±0.0002),直流电阻率  ±10%读数

分 辨  率:电容量 0.01pF,相对电容率  0.001,介质损耗因数0.00001

测 温范围:0~120℃

温度测量误差:±0.5℃

交流实验电压:200~2200V 连续可调,频率50Hz

直流试验电压:0~500V 连续可调

功     耗:100W

外 型尺寸: 460mm× 370mm×330mm

总  重  量:  25Kg

产品彩页
产品附件
产品图集
    产品证书

    武汉市合众电气研发、生产的产品均严格按照国际、国家标准及行业规程生产制造,并通过国家、各省级、市级电力研究所、计量中心及电力权威部门的检测。同时武汉市合众电气全面通过ISO9001国际质量管理体系认证、中华人民共和国制造计量器具许可证、GB/T19001-2008质量管理体系要求、GB/T24001-2004环境管理体系要求、GB/T28001-2011职业健康安全管理体系要求。

    绝缘油介损测试仪 证书 绝缘油介损测试仪 证书 绝缘油介损测试仪 证书

    售后保障

    我们将严格按照《质量及售后服务承诺书》执行相关产品服务,切我们一如既往地深信优质、系统、全面、快捷的服务是企业发展的基础。经过多年的不断探索和进取,我们形成了"以客户为核心、以质量为企业的第一生命"的服务理念。并以严格的质量管理、先进的技术创建国内一流的服务企业为目标,制定了"规范管理制度,严格过程控制,保证产品质量,服务顾客满意"的质量方针,多年来坚持"用户第一"的原则,构建良好的销售、售后服务体系,为客户提供更优质的售前、售中及售后服务!


    我们的售后服务承诺是:“3个月内包退,1年内包换、3年免费维修,终身维护”。在未来的日子里,我们将一如既往的坚持三类星级服务!

    注:产品详细信息以实物为准,请购买前与销售人员进行确认,具体型号参数请参考说明书。
