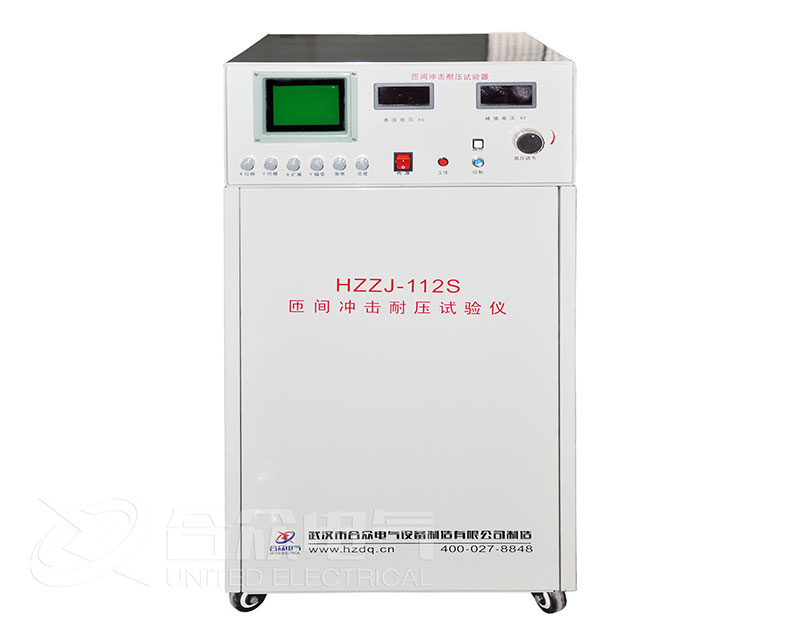

匝间冲击耐压试验仪 HZZJ-112S

匝间冲击耐压试验仪适用于电机、变压器、电器线圈等这些由漆包线绕制的产品。对匝间短路、线圈电晕放电、局部短路、接线错误、线圈平衡等各类匝间绝缘故障均有良好的鉴别性能。

  • 1、采用脉冲波形比较法,以高压脉冲对电机及电器的线圈绕组进行等效过电压模拟试验。

    2、通过对仪器显示波形的观察、对比与分析,能迅速正确地测定绕组匝间绝缘的好坏。

    3、对匝间短路、线圈电晕放电、局部短路、接线错误、线圈平衡等各类匝间绝缘故障均有良好的鉴别性能。

注:
拨打免费服务热线400-027-8848,获取更多详情价格、技术支持服务!
  • 点击在线咨询
  • 专业权威检测合格证书
  • 简介
  • 参数
  • 附件
  • 证书
  • 资料下载
  • 售后保障
  • 产品彩页
  • 方案
  • 操作视频
一、产品概述:

HZZJ-112S匝间冲击耐压试验仪适用于电机、变压器、电器线圈等这些由漆包线绕制的产品。因漆包线的绝缘涂敷层本身存在着质量问题,以及在绕线、嵌线、刮线、接头端部整形、绝缘浸漆、装配等工序工艺中不慎而引起绝缘层的损伤等,都会造成线圈层间或匝间绝缘层的绝缘强度的下降。从而影响了电器设备的质量和可靠性。执行标准:GB14711-93 GB755-87。

根据我国GB14711-93《中小型旋转电机安全通用要求》标准、GB755-87《旋转电机基本技术要求》标准及部标JB/T-9615.1-2000《交流低压电机散嵌绕组匝间绝缘试验方法》等标准,必须对电机成品半成品进行浸漆前后匝间耐压绝缘试验。



二、产品特点:

1、采用脉冲波形比较法,以高压脉冲对电机及电器的线圈绕组进行等效过电压模拟试验。

2、通过对仪器显示波形的观察、对比与分析,能迅速正确地测定绕组匝间绝缘的好坏。

3、对匝间短路、线圈电晕放电、局部短路、接线错误、线圈平衡等各类匝间绝缘故障均有良好的鉴别性能。

4、整机电子集成化较高,测试波形可在试验仪自带的示波器上观测,峰值电压可在数字表上直读,Y轴幅值和X轴扫描速率连续可调,整机具有精度高、故障率低等特点,各项性能和技术指标均达到国内水平。

5、满足额定工作电压380V-6600V,≤500KVA的各种型号的微电机等中小型电机,高压电机,发电机。亦满足摩托车、汽车行业等低压直流电机,起动电机,吸尘器电机及Y80-Y355电机全部适用。

产品参数

峰值电压

500~15000V连续可调

峰值测试误差

≤5%(1kV-15kV)

波形上升时间

0.1μS或0.5μS

工作电源

220V±10% 50HZ

整机功耗

≤800 W

外形尺寸

90×46×55CM

整机重量

70Kg



产品彩页

匝间冲击耐压试验仪

产品附件
产品图集
    产品证书

    企业产品严格按照国际、国家标准及行业规程生产,通过国家、各省级、市级电力研究所、计量中心及电力权威部门的检测,全面通过ISO9001国际质量管理体系认证、中华人民共和国制造计量器具许可证、GB/T19001-2008质量等管理体系要求。

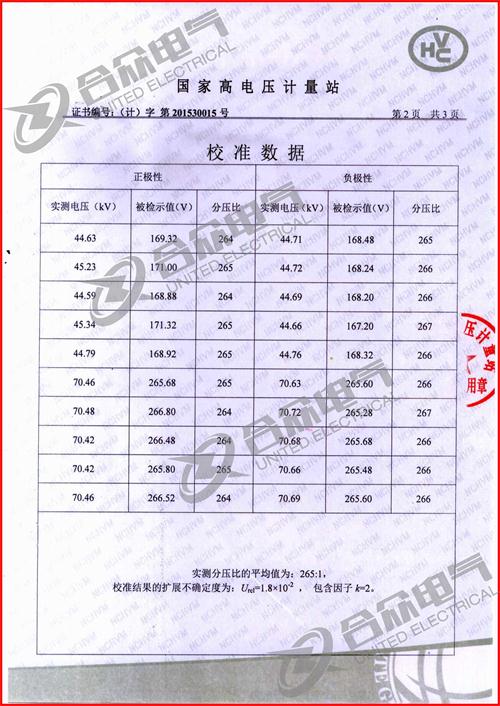

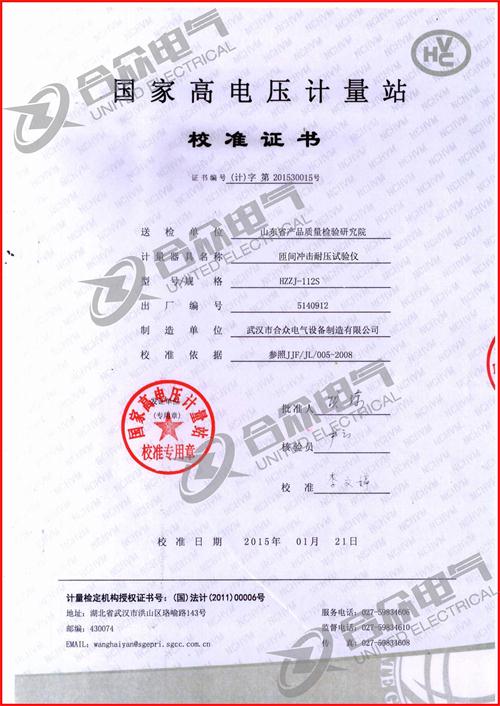

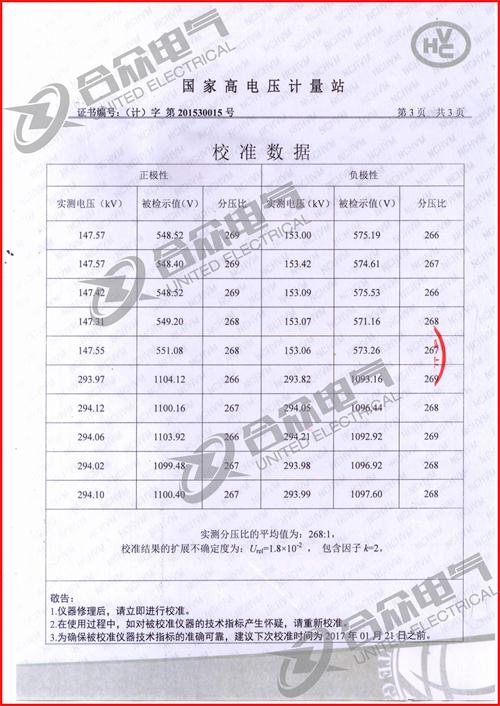

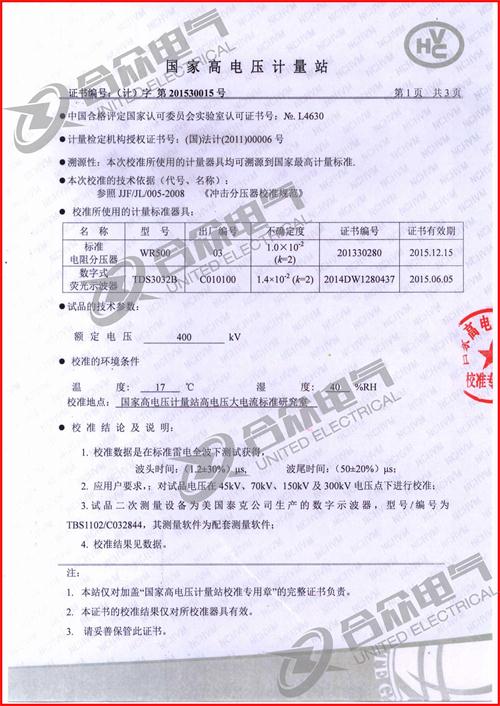

    匝间冲击耐压试验仪证书  匝间冲击耐压试验仪证书  匝间冲击耐压试验仪证书  匝间冲击耐压试验仪证书
