一、产品概述：
电机介损测试仪，主要针对大容量和高电压容性设备，如高压电机，高压套管的出厂试验，高压电缆等，在采用外部大功率试验变压器或串联谐振等外部加压设备加压的环境下，进行介损测试。

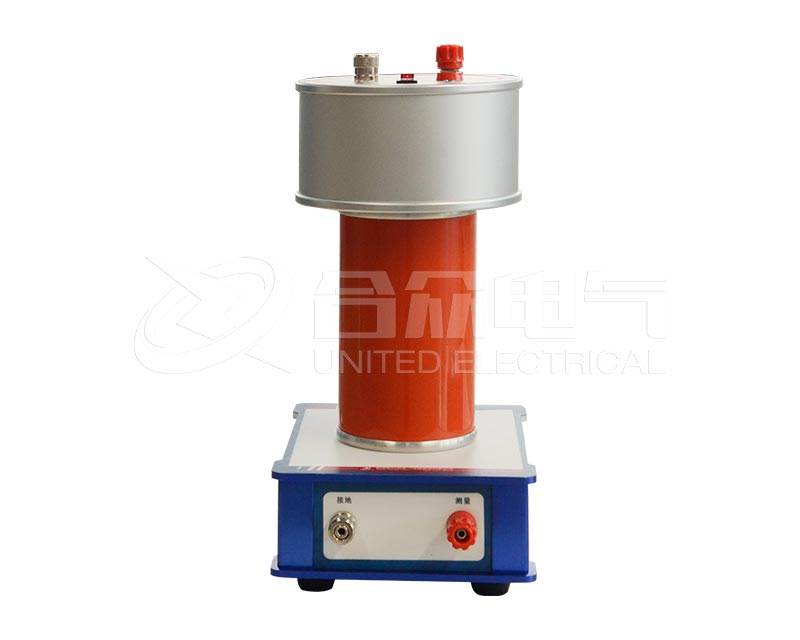

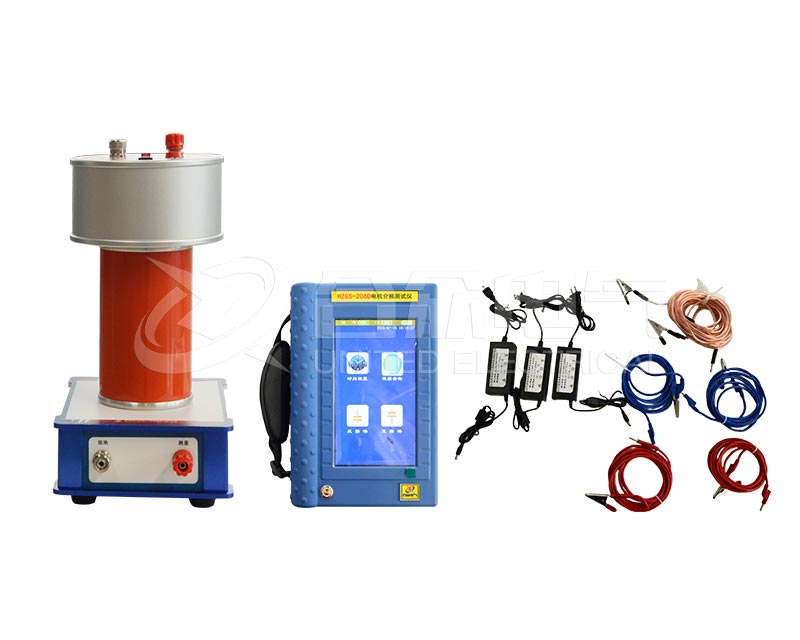

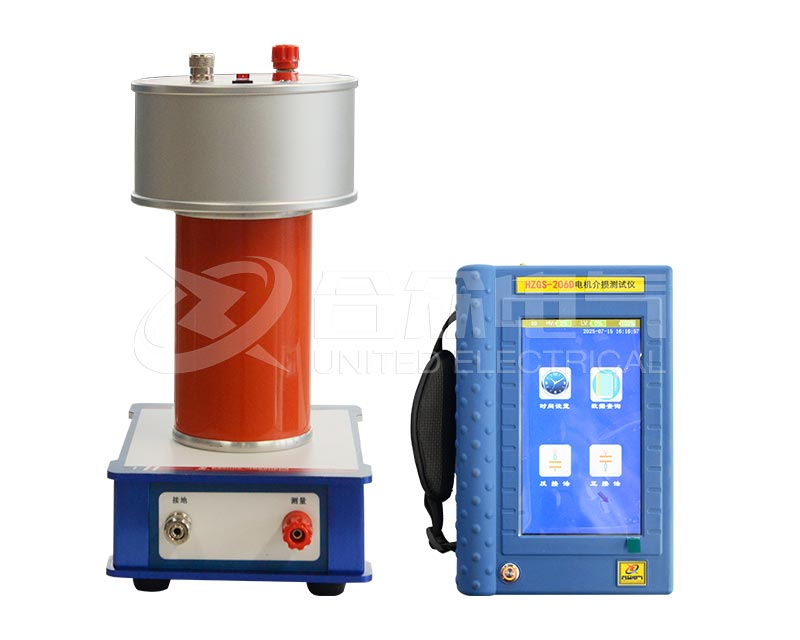

电机介损测试仪分为手持终端和测试主机两部分。手持终端与测试主机之间采用2.4G无线通讯方式。可做正接法测试和反接法测试，正接法和反接法的电流测量量程均可达到2uA-15A的超宽范围。外施高压不同频率可自适应测量，范围可达30Hz-300Hz。
二、性能特点：
7寸彩色液晶显示工业级电容屏
仪器采用高端电容式触摸7寸彩色液晶显示屏，超大显示界面所有操作步骤中文菜单显示，每一步都清晰明了。
超宽电流量程
正接法和反接法电流测量量程都可以达到20uA-15A的超宽范围，更大电流可定制。
超宽频率范围
外施高压频率可达30Hz-300Hz的超宽范围，自适应测量。
各种高电压可定制
外施高压电压能够满足各种高电压环境，可根据用户需求定制。

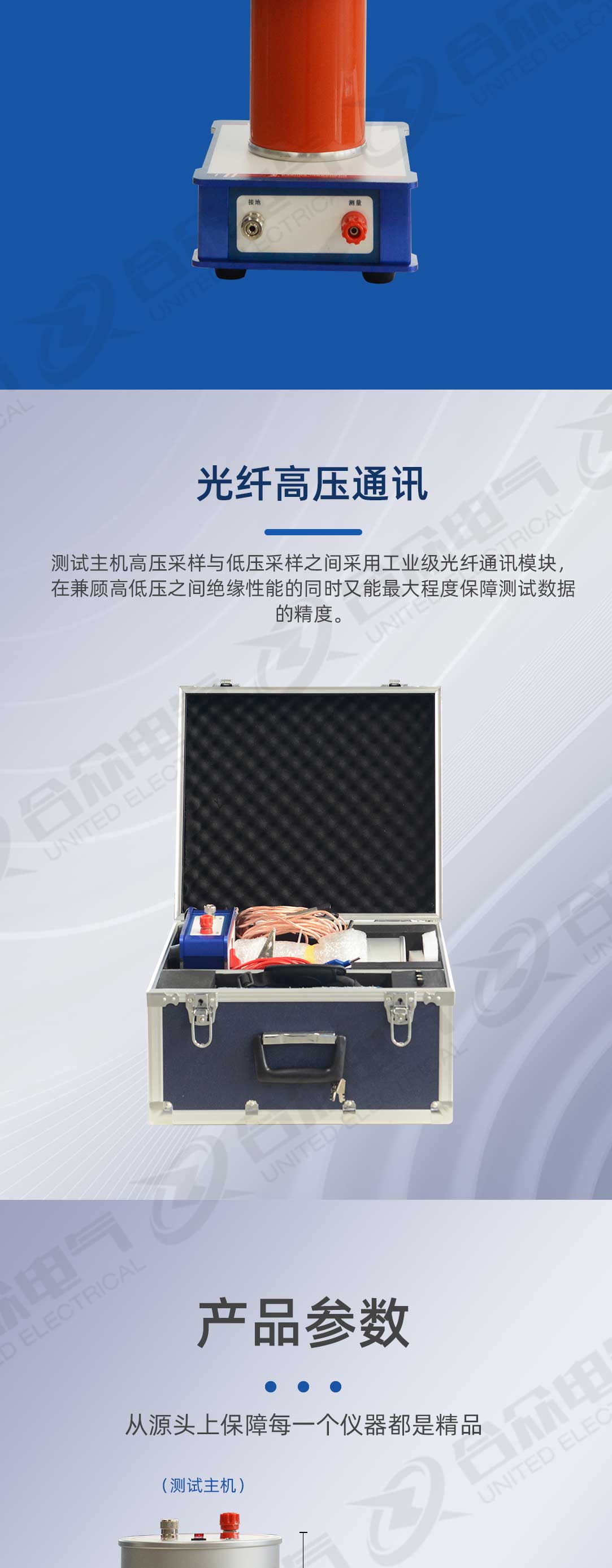

光纤高压通讯
测试主机高压采样与低压采样之间采用工业级光纤通讯模块，在兼顾高低压之间绝缘性能的同时又能最大程度保障测试数据的精度。

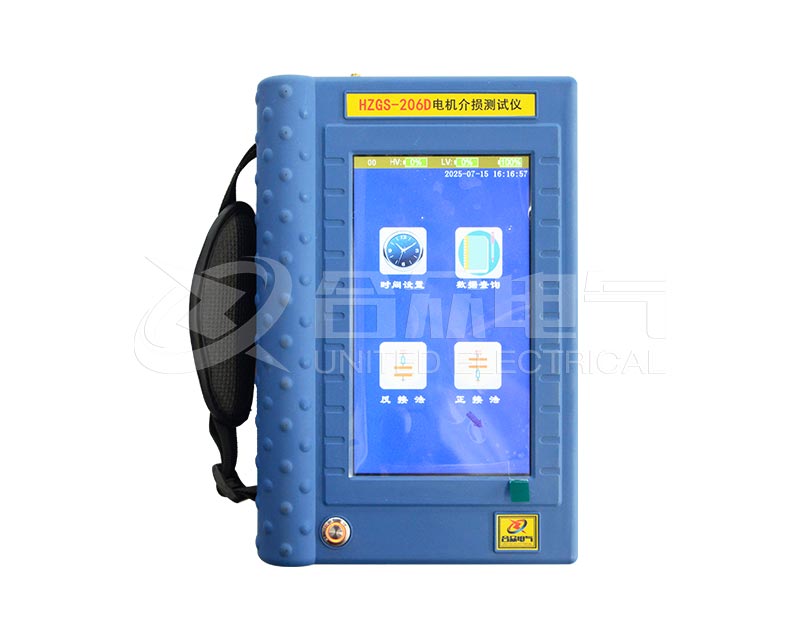

独立手持操作终端
手持终端与测试主机完全隔离采用2.4G无线通讯，整个测试过程中用户只需在手持终端上操作即可，最大程度保障操作人员的人身安全。
锂电池供电
手持终端、测试主机低压端、测试主机高压端，都采用锂电池供电，充满电可连续工作8小时以上。
U盘存储
本机存储的数据可以通过USB接口保存至U盘中。
|
1 |
使用条件 |
-15℃∽40℃ |
RH＜80% |
|
|
2 |
标准电容 |
tgδ: <0.005% |
Cn: 99.46PF 耐压电压: 22KV |
|
|
3 |
分辨率 |
介损tgδ: 0.001% |
||
|
电容量Cx: 0.001pF |
||||
|
频率f：0.001Hz |
||||
|
4 |
精 度 |
介损△tgδ:±(读数*1.0%+0.040%) |
||
|
电容量△C x :±(读数*1.0%+1.00PF) |
||||
|
频率△f :±(读数*1.0%+0.10Hz) |
||||
|
5 |
测量范围 |
介损tgδ |
无限制 |
|
|
电流I |
20uA ≤I ≤15A |
|||
|
电压HV |
1KV ≤ HV≤22KV |
|||
|
频率f |
30Hz ≤ f ≤300Hz |
|||
|
6 |
手持终端锂电池 |
7800mAh锂电池 |
||
|
7 |
充电器 |
DC12.6V 3000mA |
||
|
8 |
显示方式 |
7寸800*480彩色液晶显示屏 |
||
|
9 |
操作方式 |
工业级电容式触摸屏 |
||
|
10 |
手持终端尺寸(mm) |
270(L)×160(W)×65(H) |
||
|
11 |
测试主机尺寸(mm) |
300(L)×300(W)×600(H) |
||
|
12 |
存储器大小 |
200 组 支持U盘数据存储 |
||
|
13 |
重量（手持终端） |
1.5Kg |
||
|
14 |
重量（测试主机） |
8Kg |
||
武汉市合众电气研发、生产的产品均严格按照国际、国家标准及行业规程生产制造，并通过国家、各省级、市级电力研究所、计量中心及电力权威部门的检测。同时武汉市合众电气全面通过ISO9001国际质量管理体系认证、中华人民共和国制造计量器具许可证、GB/T19001-2008质量管理体系要求、GB/T24001-2004环境管理体系要求、GB/T28001-2011职业健康安全管理体系要求。
我们将严格按照《质量及售后服务承诺书》执行相关产品服务，且我们一如既往地深信优质、系统、全面、快捷的服务是企业发展的基础。经过多年的不断探索和进取，我们形成了"以客户为核心、以质量为企业的第一生命"的服务理念。并以严格的质量管理、先进的技术创建国内一流的服务企业为目标，制定了"规范管理制度，严格过程控制，保证产品质量，服务顾客满意"的质量方针，多年来坚持"用户第一"的原则，构建良好的销售、售后服务体系，为客户提供更优质的售前、售中及售后服务!
我们的售后服务承诺是：“3个月内包退，1年内包换、3年免费维修，终身维护”。在未来的日子里，我们将一如既往的坚持三类星级服务！
注：产品详细信息以实物为准，请购买前与销售人员进行确认，具体型号参数请参考说明书。
本服务承诺最终解释权归武汉市合众电气设备制造有限公司所有。
如有任何疑问，欢迎致电：400-027-8848。
|
