抗干扰异频介损测试仪 HZGS-206C 高压介质损耗测试仪

适用于测试各种高压电力设备介损正切值及电容量的高精度测试仪器,还可以测试全密封的CVT(电容式电压互感器)C1、C2的介损和电容量。该仪器还可以测试CVT变比和电压角差。执行标准:DL/T 962-2005,DL/T 474.3-2018。

  • 采用了变频技术、消除强电场干扰、保证准确测量

    仪器能够分别使用内高压、外高压、内标准、外标准、正接法、反接法、自激法等多种方式测试;

    操作简单,超大全触摸操作界面,轻轻点击一下就能完成整个过程的测量。

注:
拨打免费服务热线400-027-8848,获取更多详情价格、技术支持服务!
  • 点击在线咨询
  • 专业权威检测合格证书
  • 简介
  • 参数
  • 附件
  • 证书
  • 资料下载
  • 售后保障
  • 产品彩页
  • 方案
  • 操作视频

产品概述

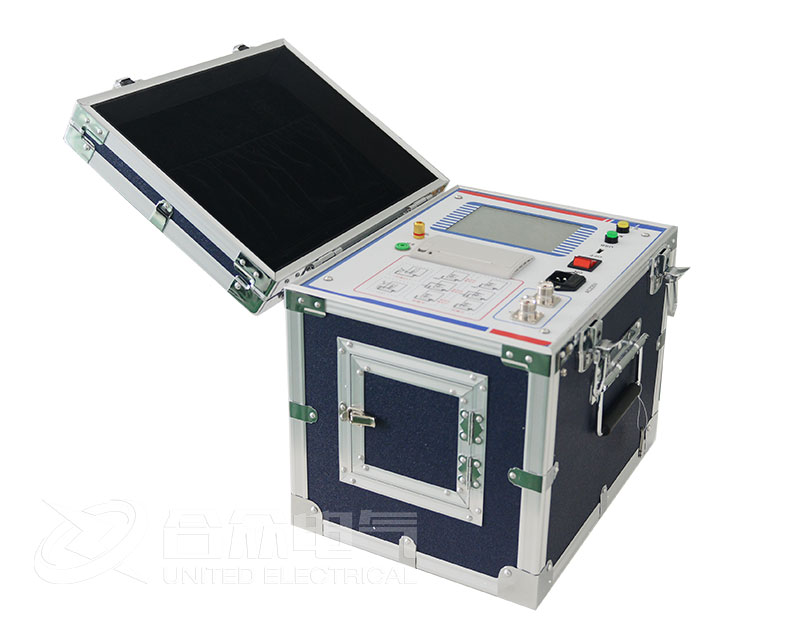

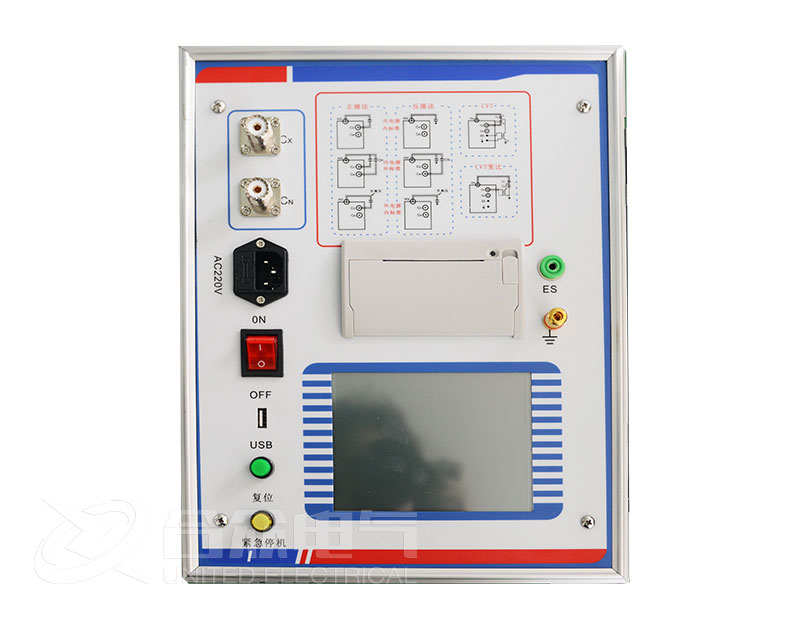

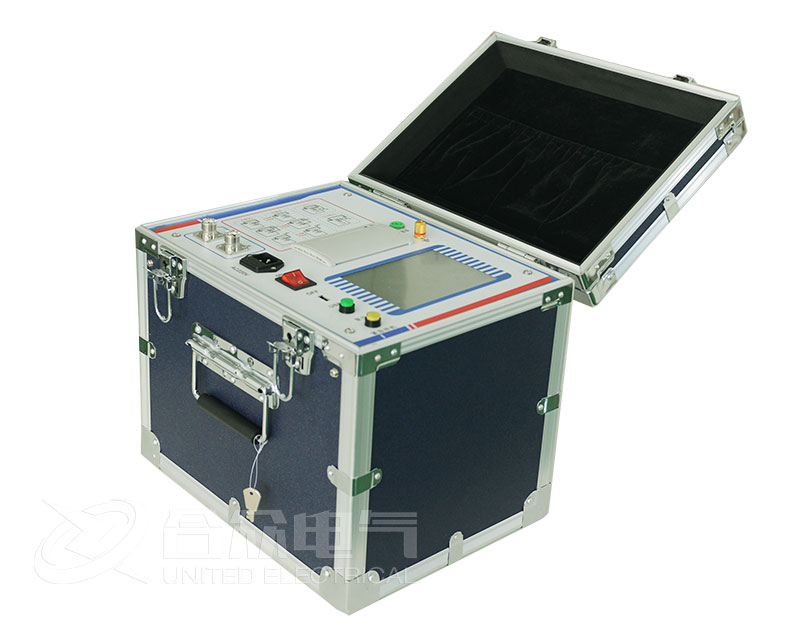

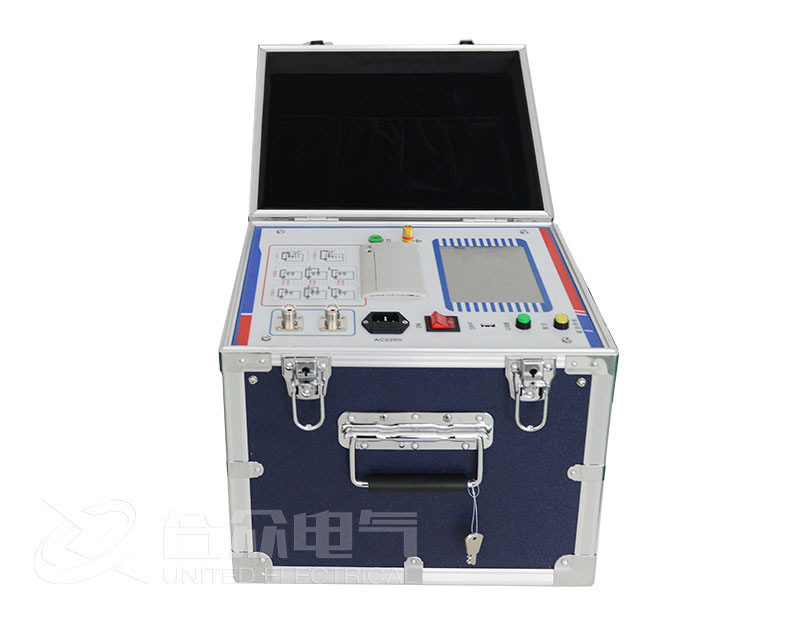

HZGS-206C抗干扰异频介损测试仪是发电厂、变电站等现场或实验室测试各种高压电力设备介损正切值及电容量的高精度测试仪器。仪器为一体化结构,内置介损测试电桥,可变频调压电源,升压变压器和SF6高稳定度标准电容器。测试高压源由仪器内部的逆变器产生,经变压器升压后用于被试品测试。

频率可变为50.0Hz、47.5Hz\52.5Hz、45.0Hz\55.0Hz、60.0Hz、57.5Hz\62.5Hz、55.0Hz\65.0Hz,采用数字陷波技术,避开了工频电场对测试的干扰,从根本上解决了强电场干扰下准确测量的难题。同时适用于全部停电后用发电机供电检测的场合。该仪器配以绝缘油杯加温控装置可测试绝缘油介质损耗。


产品别称:介损测试仪、抗干扰介损测试仪、全自动介损测试仪、异频介损测试仪、异频介质损耗测试仪、抗干扰介质损耗测试仪、全自动介质损耗测试仪



产品特点

1、超大液晶中文显示

操作简单,仪器配备了高端的全触摸液晶显示屏,超大全触摸操作界面,每过程都非常清晰明了,操作人员不需要额外的专业培训就能使用。轻轻点击一下就能完成整个过程的测量,是目前非常理想的智能型介损测量设备。

2、海量存储数据

仪器内部配备有日历芯片和大容量存储器,保存数据200组,能将检测结果按时间顺序保存,随时可以查看历史记录,并可以打印输出。

3、科学先进的数据管理

仪器数据可以通过U盘导出,可在任意一台PC机上查看和管理数据。

4、多种测试模式

仪器能够分别使用内高压、外高压、内标准、外标准、正接法、反接法、自激法等多种方式测试;在外标准外高压情况下可以做高电压(大于10kV)介质损耗。

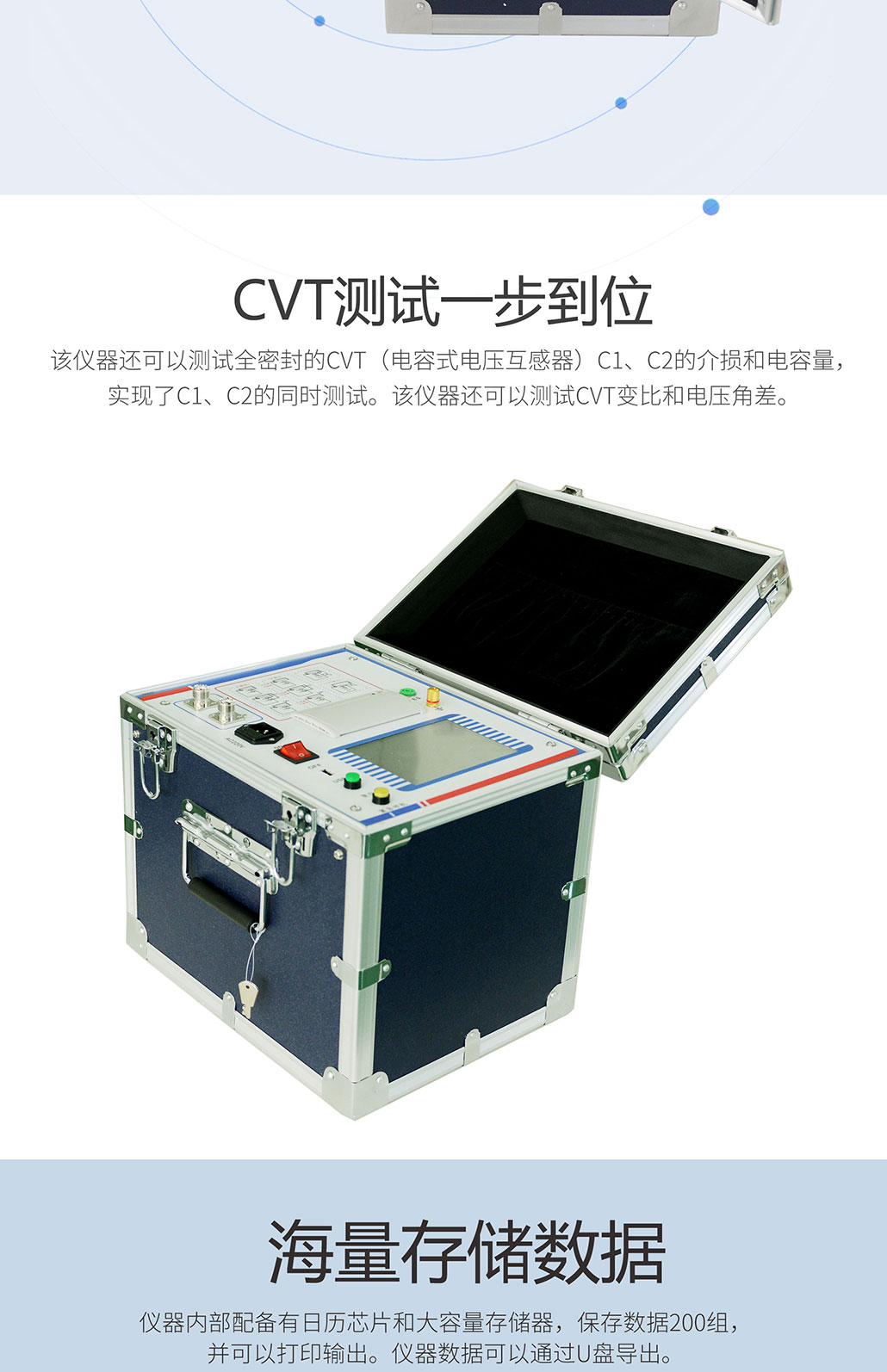

5、CVT测试一步到位

该仪器还可以测试全密封的CVT(电容式电压互感器)C1、C2的介损和电容量,实现了C1、C2的同时测试。该仪器还可以测试CVT变比和电压角差。

6、不拆高压引线测量CVT

仪器可在不拆除CVT高压引线的情况下正确测量CVT的介质损耗值和电容值。

7、CVT反接屏蔽法测量C0

仪器可采用反接屏蔽法测量CVT上端C0的介质损耗值和电容值。

8、高速采样信号

仪器内部的逆变器和采样电路全部由数字化控制,输出电压连续可调。

9、多重保护安全可靠

仪器具备输入电压波动、高压电流、输出短路、电源故障、过压、过流、温度等多重保护措施,保证了仪器安全、可靠。仪器还具备设置接地检测功能,确保不接地设备不允许升压。

产品参数

1

使用条件

-15℃∽40℃

RH<80%

2

抗干扰原理

变频法

3

电   源

AC 220V±10%

允许发电机

4

高压输出

0.5KV∽10KV

每隔0.1kV

精   度

2%

最大电流

200mA

容   量

2000VA

5

自激电源

AC 0V∽50V/15A

单 频  50.0HZ、60.0HZ

自动双变频

45.0HZ/55.0HZ   47.5HZ/52.5HZ

55.0HZ/65.0HZ   57.5HZ/62.5H

6

分辨率

tgδ: 0.001%

Cx: 0.001pF

7

精   度

△tgδ:±(读数*1.0%+0.040%)

△C x :±(读数*1.0%+1.00PF)

8

测量范围

tgδ

无限制

C x

15pF < Cx < 300nF



10KV

Cx < 60  nF



 5KV

Cx < 150 nF



1KV

Cx < 300 nF

CVT测试

Cx < 300 nF

9

CVT变比范围

10∽10000

CVT变比精度

1%

CVT变比分辨率

0.01

10

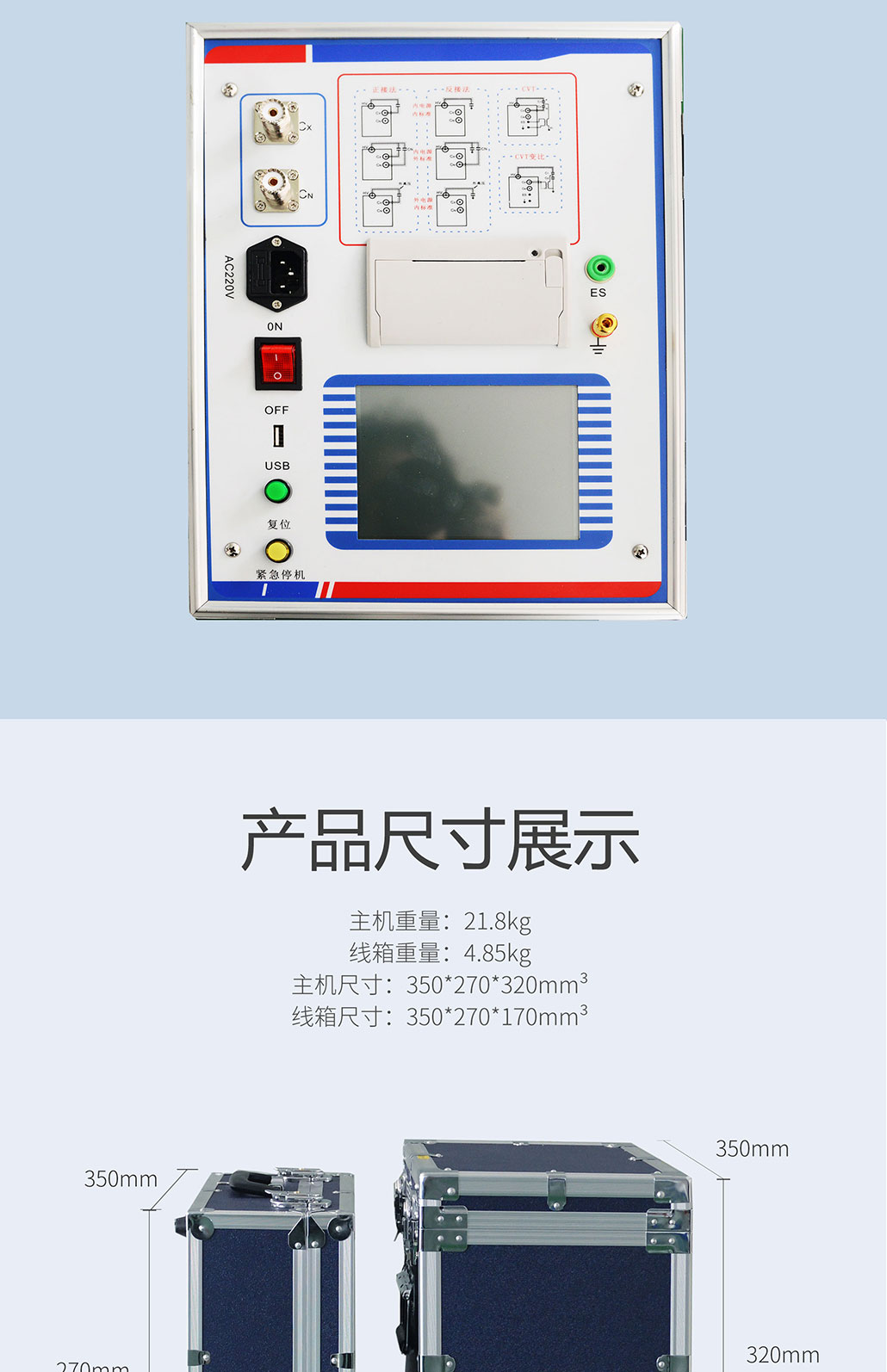

外型尺寸(主机)(mm)

350(L)×270(W)×315(H)

外型尺寸(附件箱)(mm)

350(L)×270(W)×160(H)

11

存储器大小

200 组 支持U盘数据存储

12

重量(主机)

22.75Kg

重量(附件箱)

5.25Kg

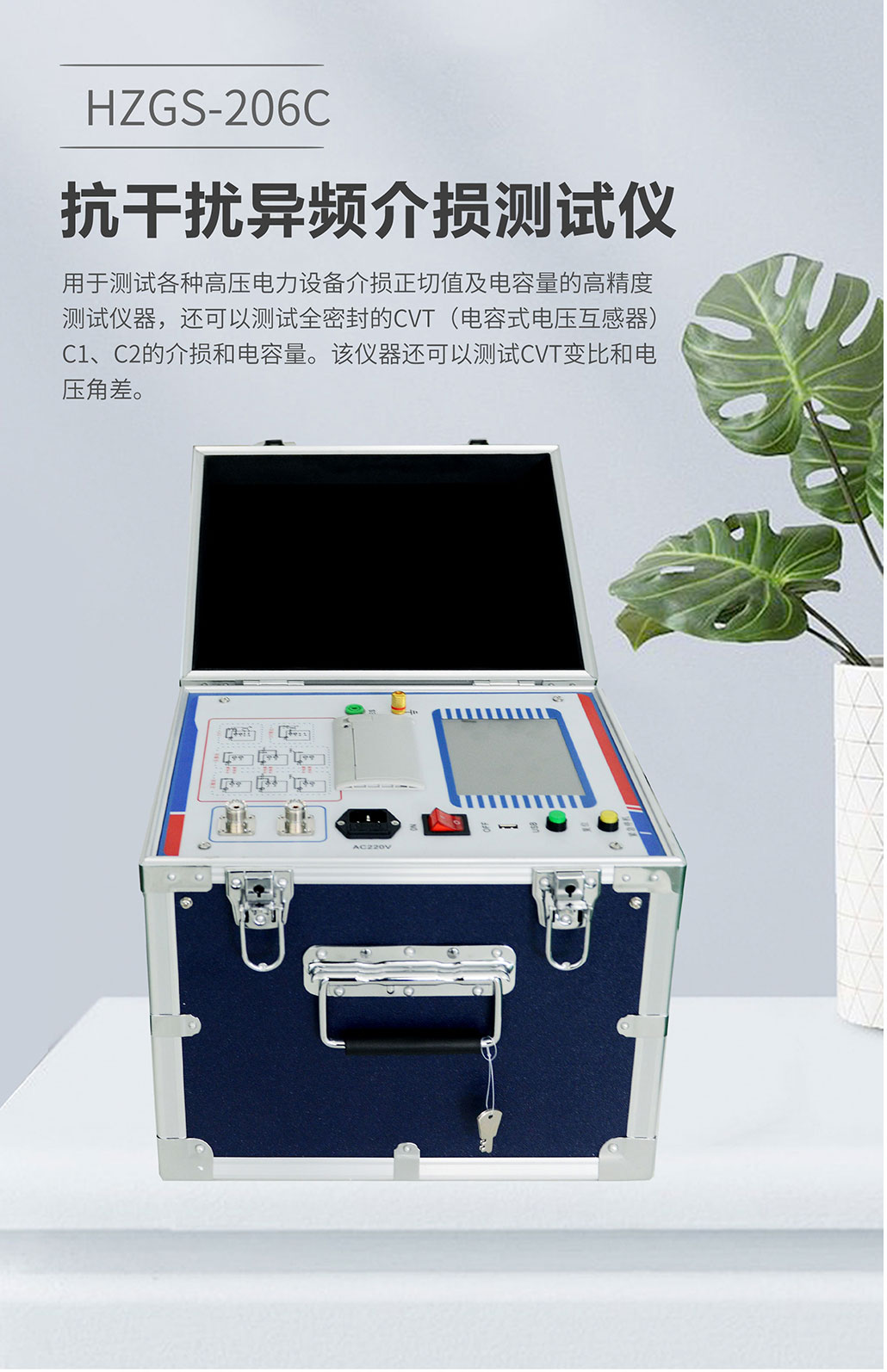

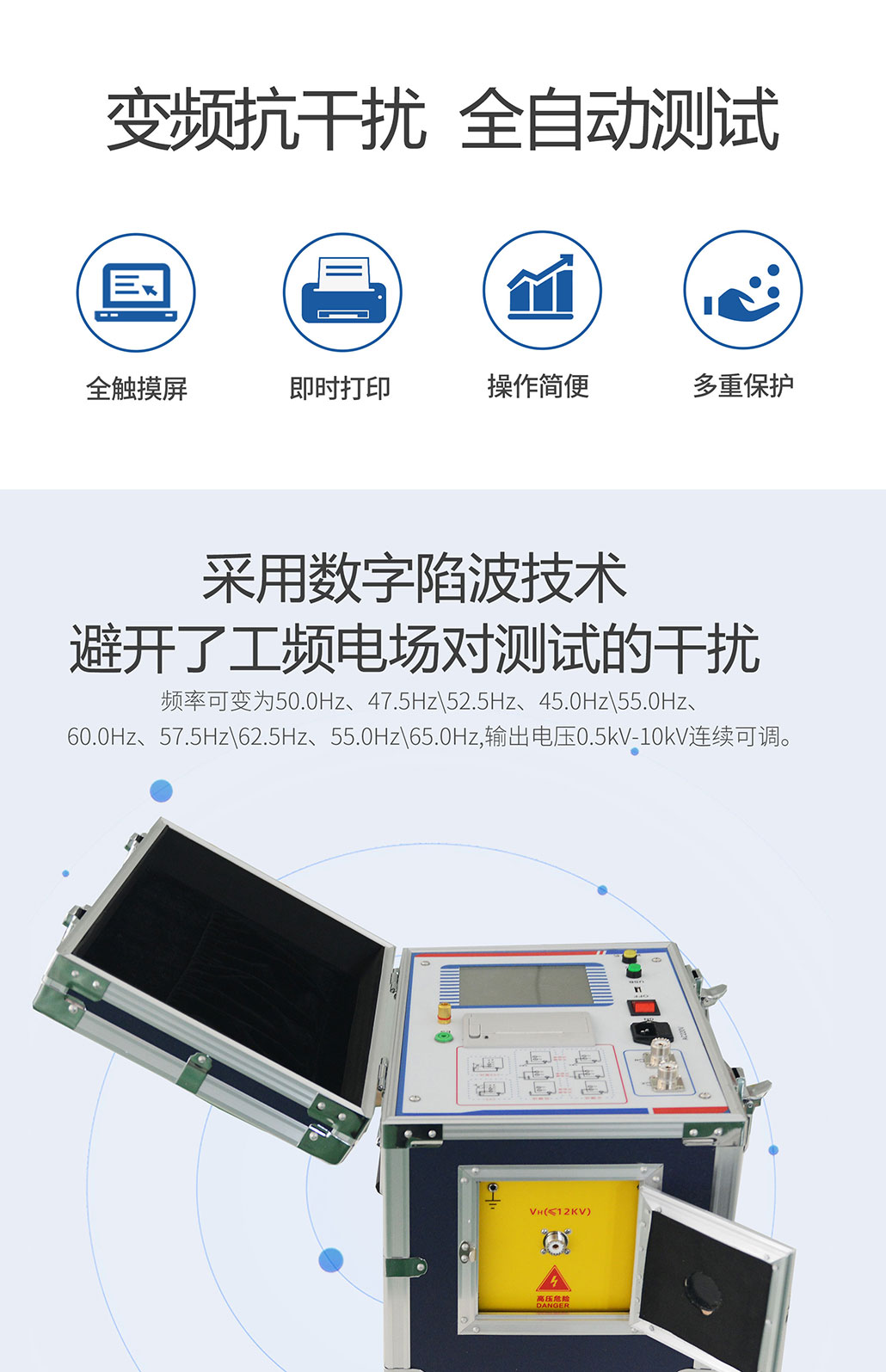

产品彩页
抗干扰异频介损测试仪 HZGS-206C 高压介质损耗测试仪抗干扰异频介损测试仪 HZGS-206C 高压介质损耗测试仪抗干扰异频介损测试仪 HZGS-206C 高压介质损耗测试仪抗干扰异频介损测试仪 HZGS-206C 高压介质损耗测试仪抗干扰异频介损测试仪 HZGS-206C 高压介质损耗测试仪抗干扰异频介损测试仪 HZGS-206C 高压介质损耗测试仪抗干扰异频介损测试仪 HZGS-206C 高压介质损耗测试仪抗干扰异频介损测试仪 HZGS-206C 高压介质损耗测试仪

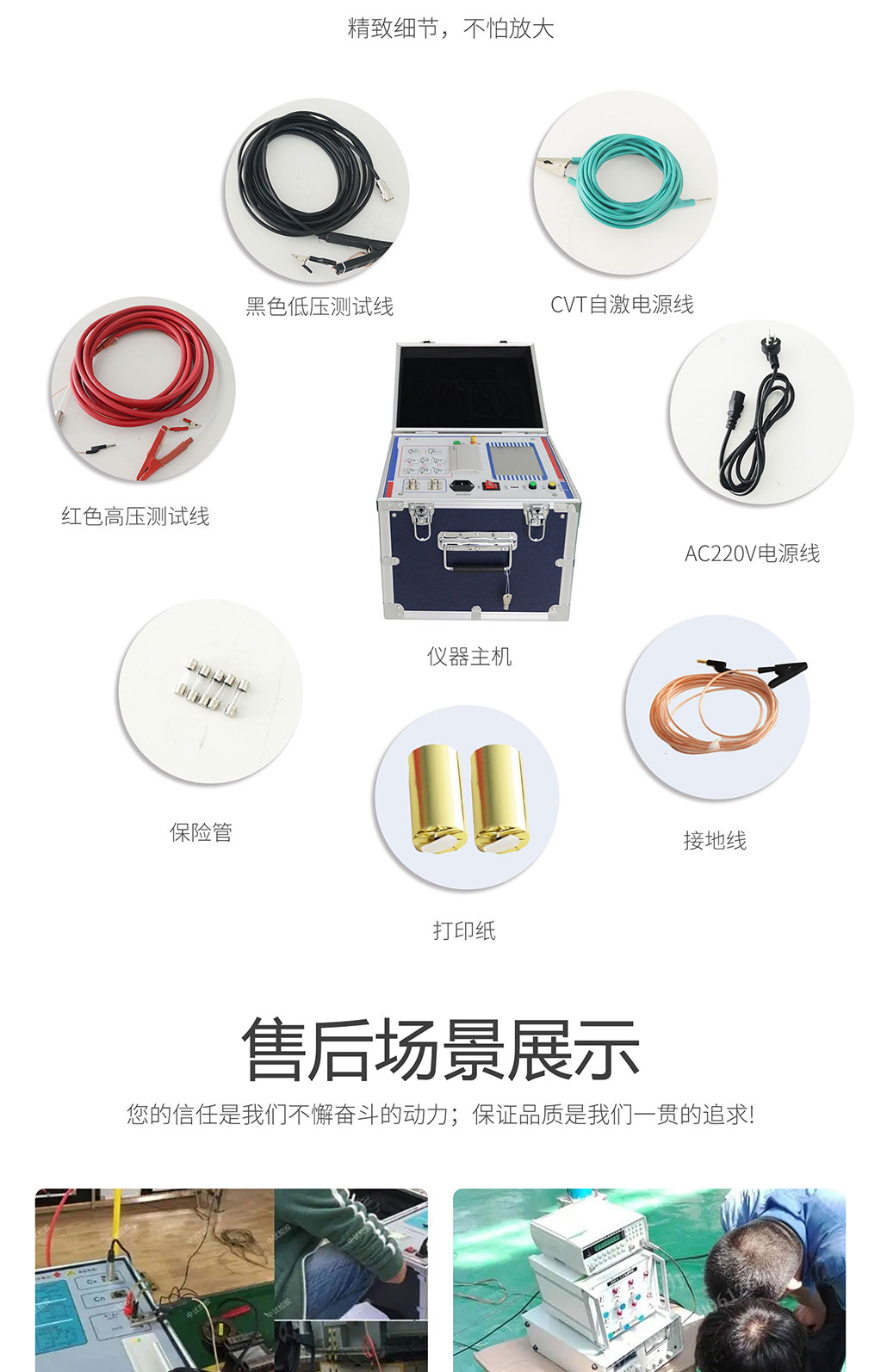

产品附件

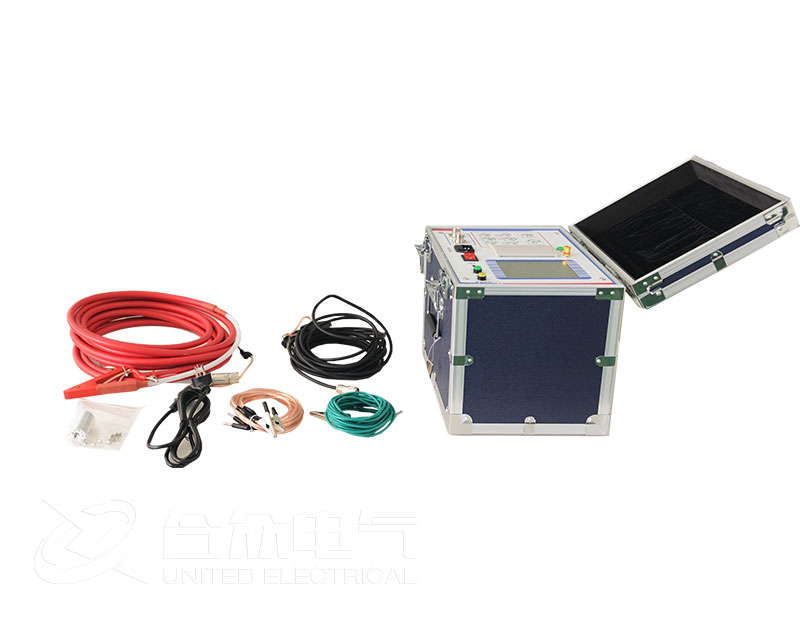

产品图集

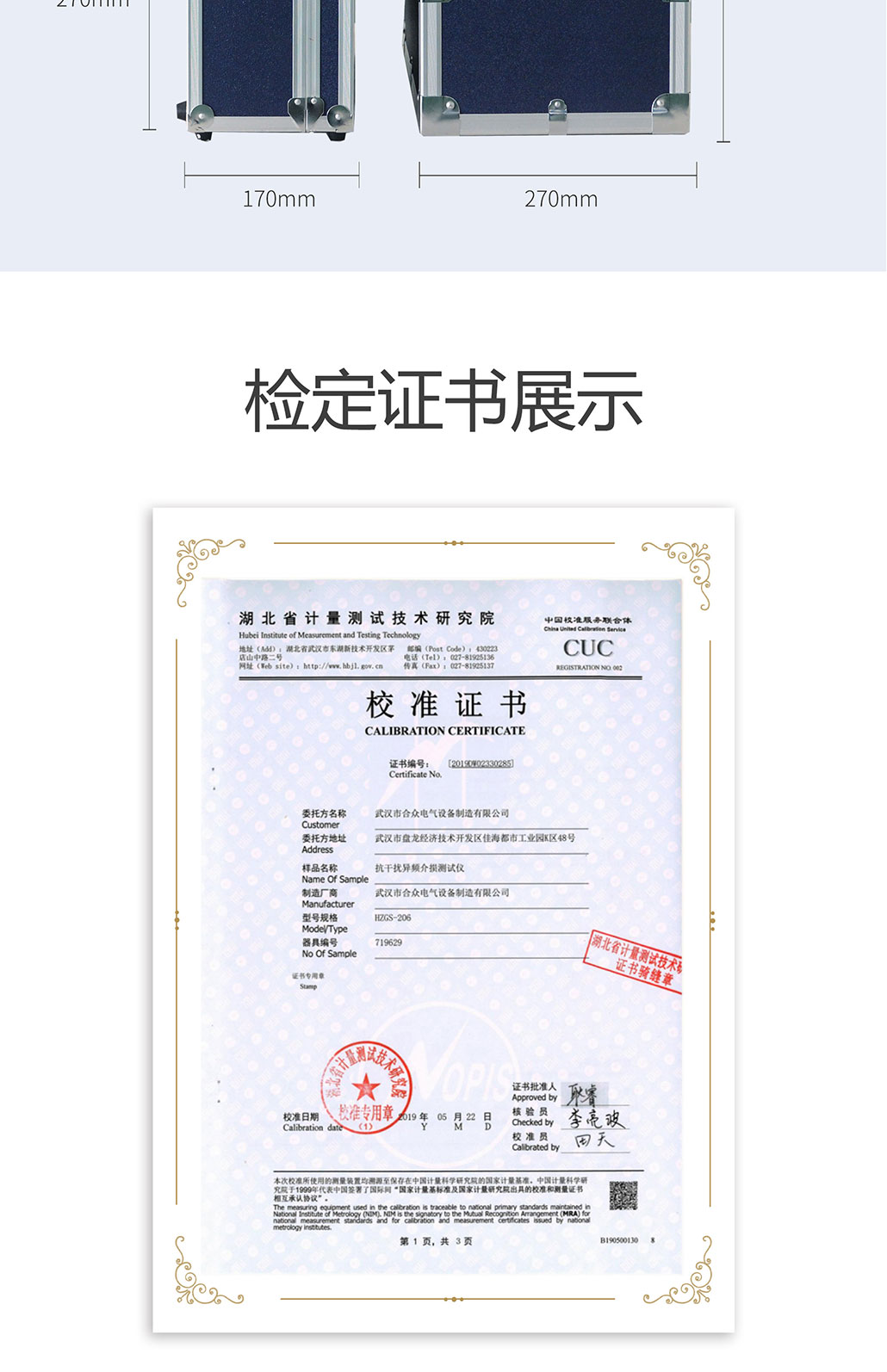

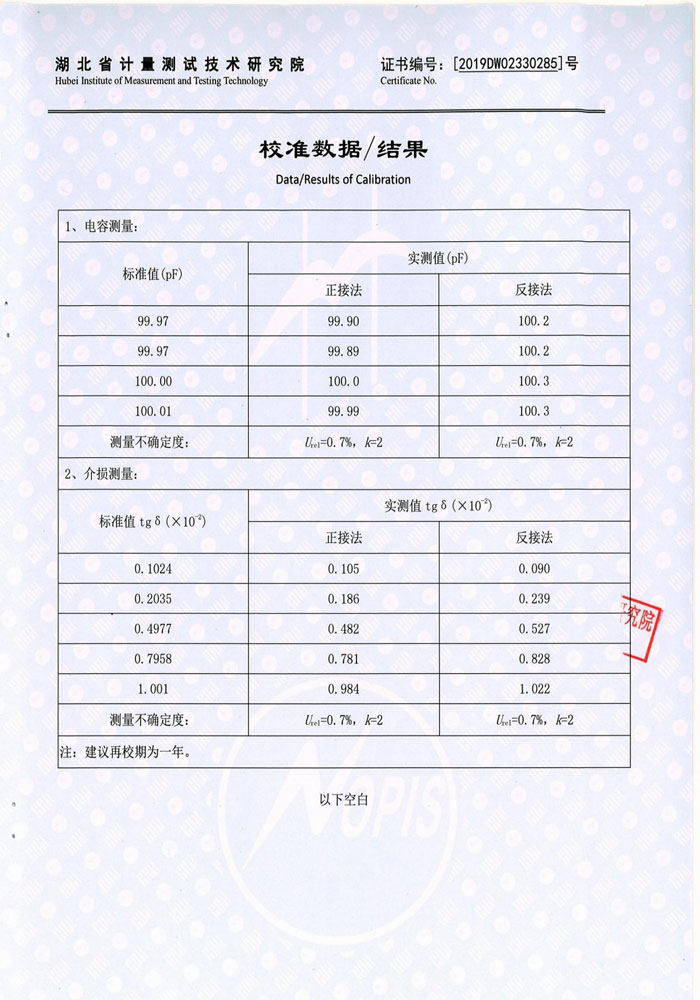

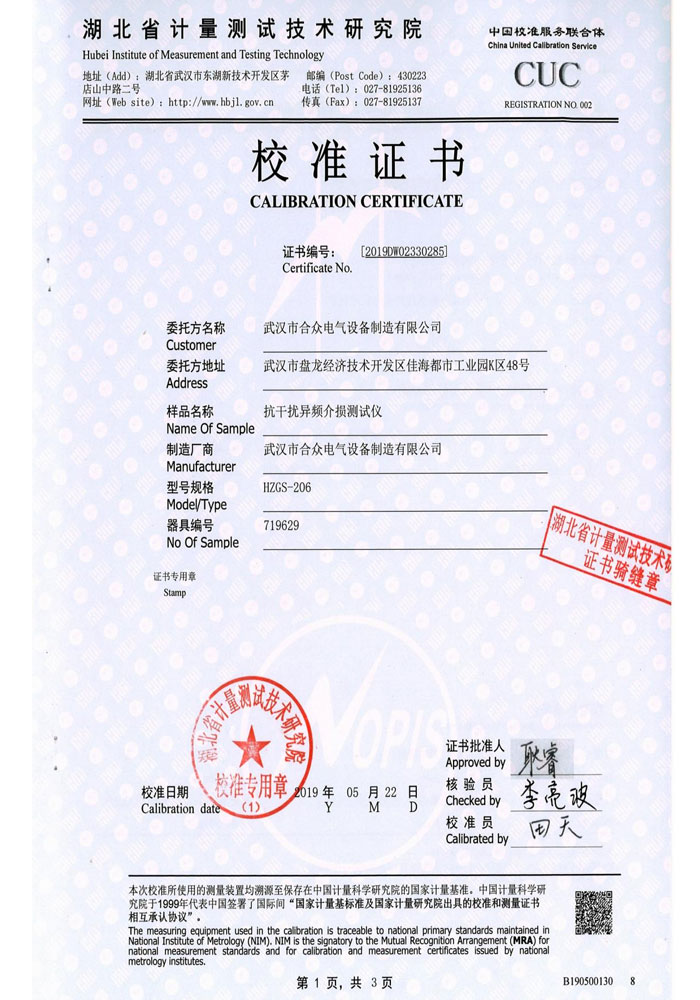

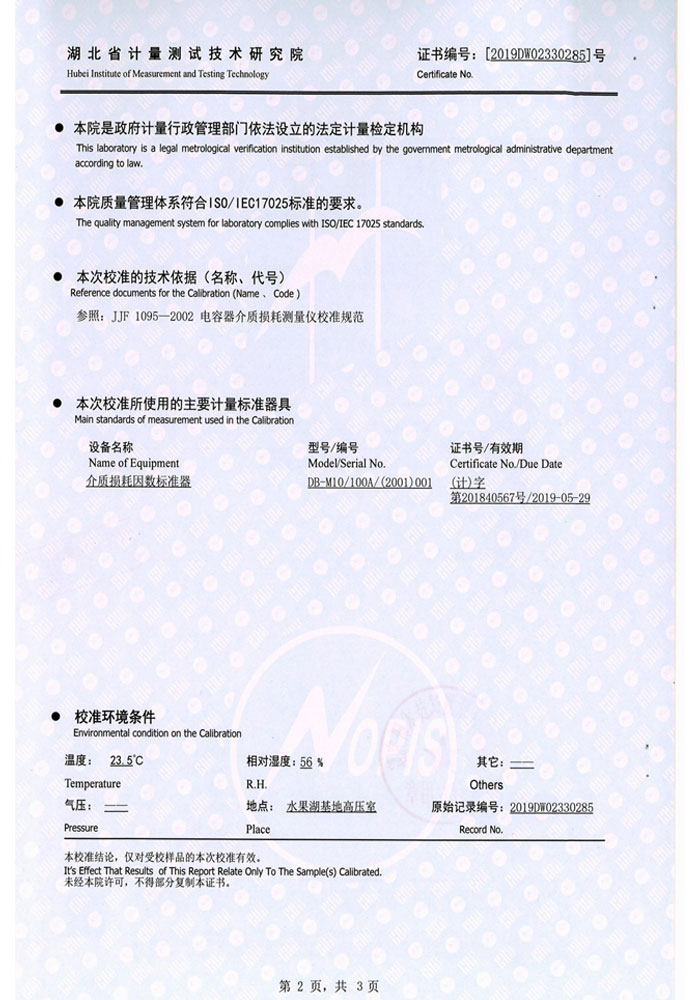

    产品证书

    企业产品严格按照国际、国家标准及行业规程生产,通过国家、各省级、市级电力研究所、计量中心及电力权威部门的检测,全面通过ISO9001国际质量管理体系认证、中华人民共和国制造计量器具许可证、GB/T19001-2008质量等管理体系要求。


    抗干扰异频介损测试仪,介质损耗测试仪 证书抗干扰异频介损测试仪,介质损耗测试仪 证书抗干扰异频介损测试仪,介质损耗测试仪 证书

    售后保障

    我们将严格按照《质量及售后服务承诺书》执行相关产品服务,我们一如既往地深信优质、系统、全面、快捷的服务是企业发展的基础。经过多年的不断探索和进取,我们形成了"以客户为核心、以质量为企业的第一生命"的服务理念。并以严格的质量管理、先进的技术创建国内一流的服务企业为目标,制定了"规范管理制度,严格过程控制,保证产品质量,服务顾客满意"的质量方针,多年来坚持"用户第一"的原则,构建良好的销售、售后服务体系,为客户提供更优质的售前、售中及售后服务!


    我们的售后服务承诺是:“3个月内包退,1年内包换、3年免费维修,终身维护”。在未来的日子里,我们将一如既往的坚持三类星级服务!

    注:产品详细信息以实物为准,请购买前与销售人员进行确认,具体型号参数请参考说明书。

    本服务承诺最终解释权归武汉市合众电气设备制造有限公司所有。

    如有任何疑问,欢迎致电:400-027-8848。
