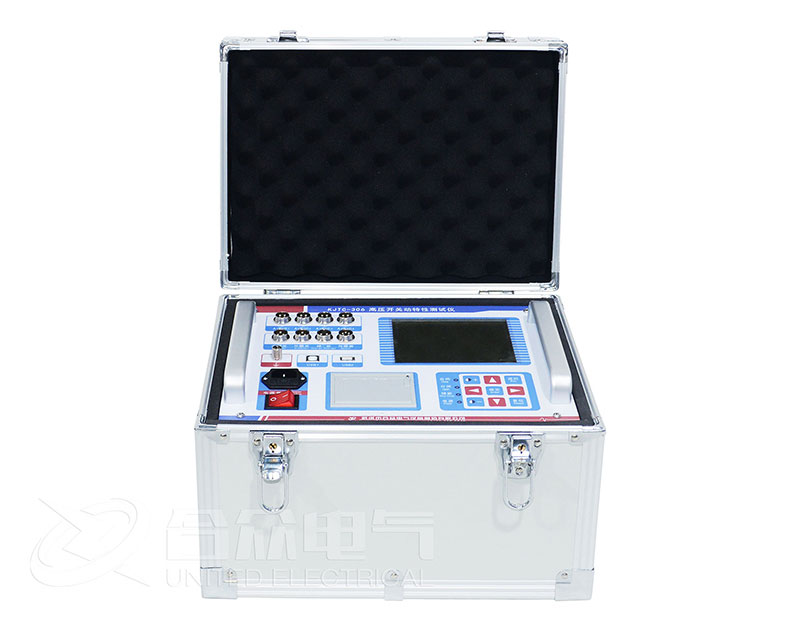

高压开关动特性测试仪试验参数说明

  高压开关动特性测试仪试验参数的实际意义：

  同步方式：内同步、外同步、空接点。此参数为合、分闸线圈提供电源的不同控制方式，要求此参数的选择和外部接线一一对应。内同步为内部电源提供电压DC30-300V，此时要断开开关本身电源。

  外同步为外部电源提供电压AC/DC30-300V给合、分闸线圈，外部电源电压信号输入到仪器，提供高压开关动特性测试仪开始采集工作的基准。空接点同步为开关本身电源提供电压给合、分闸线圈，内部只输出合、分闸两路独立的无源空接点。

  额定电压：30-300V。此参数为内同步方式下的输出电压的大小。

  测试时间：0-15s。采集开关的断口和速度信号的时间长度。

  通电时间：0-9.9s。内同步方式下，内部电源输出电压的时间长度。

  参考通道：A1、B1、C1、A2、B2、C2。用来判断开关的状态，也为速度计算提供参考。

  速度定义：定义1、定义2、定义3、定义4。速度定义参考上述的速度定义说明。

  平均速度：0%-100%。两个百分用来计算合、分闸这一段行程内的平均速度。

  传感器：25mm、50mm、100mm、150mm、200mm、300mm、400mm、700mm、角速度阻式、角速度编码。高压开关动特性测试仪此参数用来选择传感器方式，要求内部选择和外部接传感器一致。前八个选项为不同长度直线传感器选择，后两个选项为角速度传感器选择。

  参考位移：行程、开距、比例。此参数用来标定速度传感器的采集量和实际位移的对应关系。直线传感器大多可选比例1.0，角速度传感器要求把角度转化为位移，因此必须选择行程或开距。
