直流高压成套装置的校验通用技术要求

  直流高压成套装置,直流高压发生器

  直流高压成套装置的校验,高压电压测量装置的校验

  直流高压发生器输出电压应经认可的直流高压标准测量装置校验,其测量的不确定度应不大于3%。

  高压侧电流测量装置的校验。

  高压侧电流回路中串接一块直流标准电流表进行校验,标准电流表的准确度应比高电压侧电流测量装置标称的准确度高两级,高电压侧电流测量装置的测量不确定度应不大于0.5%。

直流高压发生器

  短时稳定度,直流高电压发生器在开机5min内,输出电压的漂移值应不大于额定输出电压的1%。

  校验周期,直流高压成套装置,直流高压发生器应每年校验一次。

  纹波的测量,对现场搭建的直流高压试验回路要测量纹波系数。

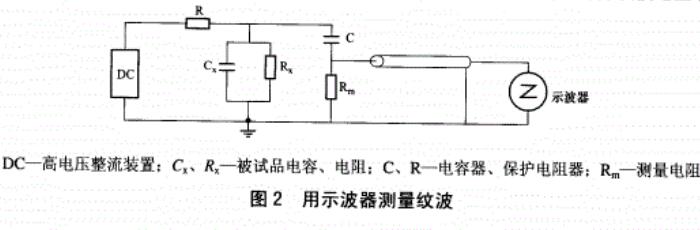

  用示波器测量纹波,图2中高电压电容器C隔离直流成分,应使Rm≥1/0C,则纹波成分全部出现在R.上,示波器显示R。上的纹波。如果纹波成分比较大,可以在R.上抽头,按一定的比例将一部分纹波送至示波器。

  滤波电容器,试验小电容量的试品并要求准确读取电流值时,例如测量带并联电阻的阀型避雷器电导电流时,应加滤波电容器。滤波电容器一般取0.01uF~0.1uF。对于电容量较大的试品,如电缆、发电机、变压器等,通常不用滤波电容器。

  对泄漏电流很小,并仅作粗略检查性的试验,如测量断路器支持瓷套及拉杆的泄漏电流,也可不用滤波电容器。
