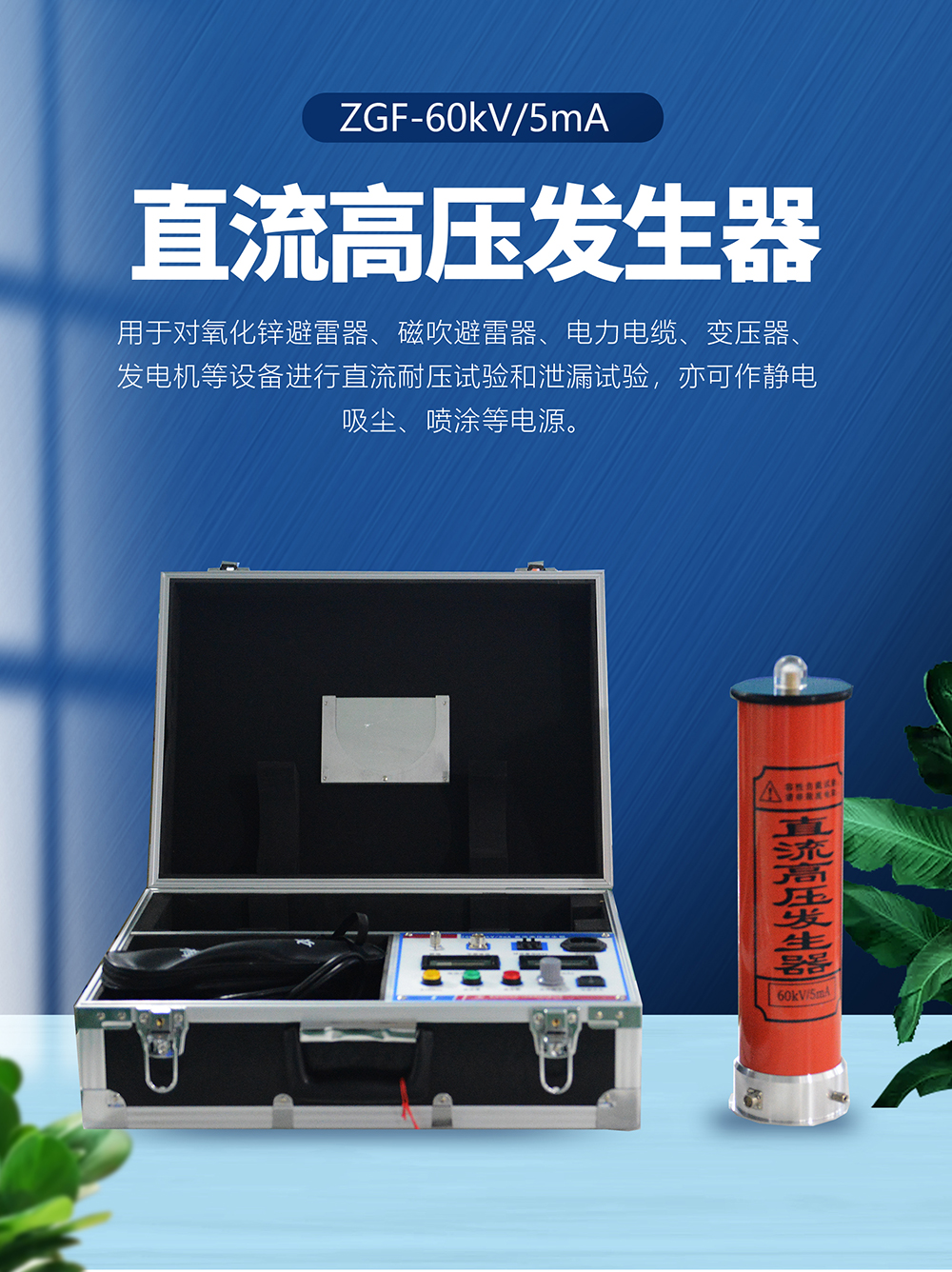

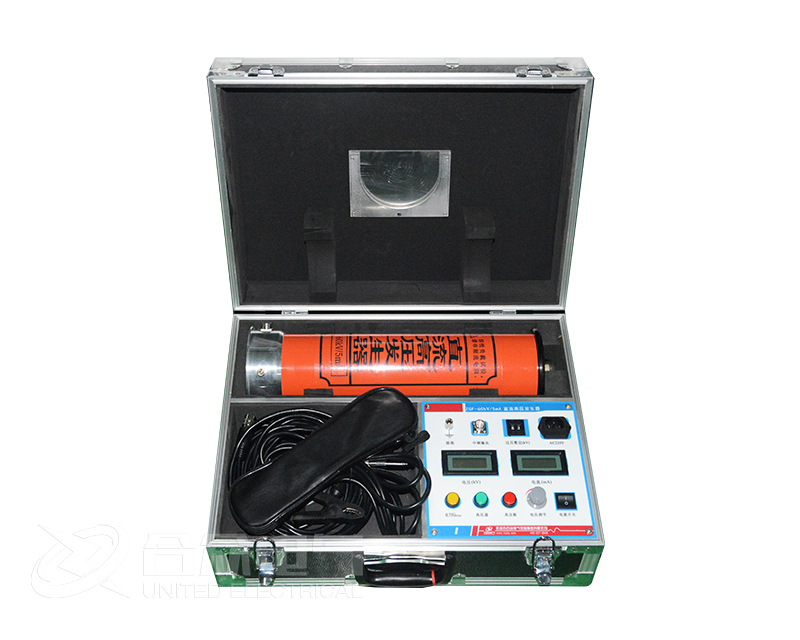

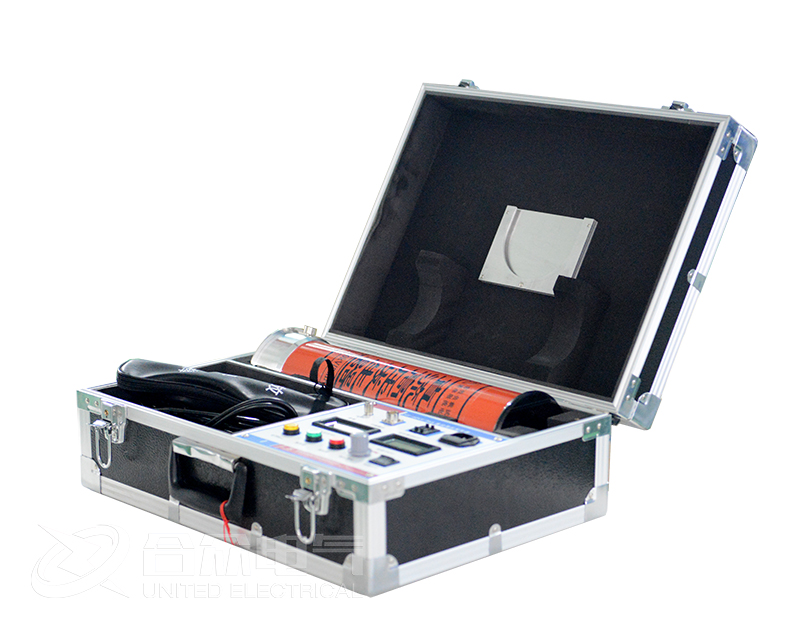

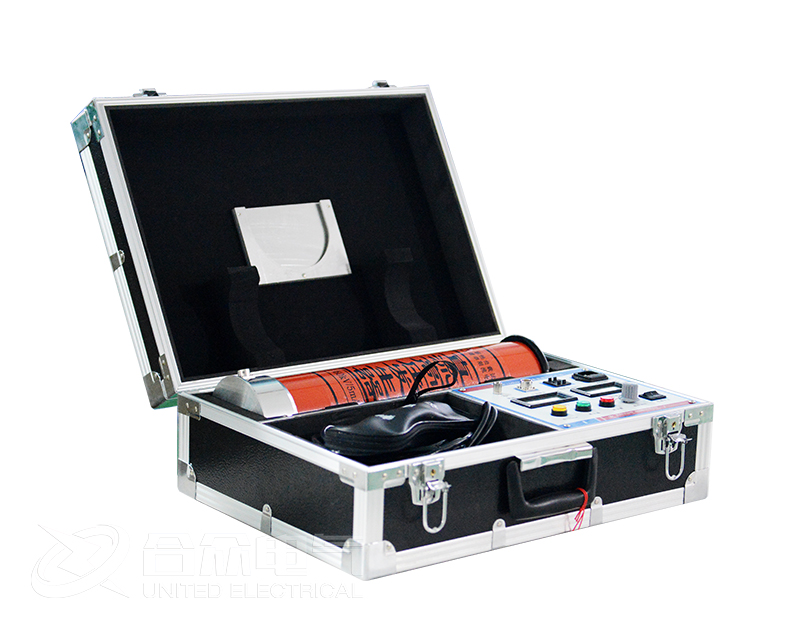

60kV直流高压发生器

60kV直流高压发生器,采用先进技术、工艺制造,率先应用新的PWM中频脉宽调制技术、脉冲串逻辑阵列调制,采用大功率IGBT器件和电压大反馈,从而使输出高压稳定度更高,波纹系数更小。

  • 输出高压稳定度更高,波纹系数更小;

    电压、电流表均为数字显示,电压分辨率为0.1kV,电流分辨率为1uA;

    电压调节稳定度高,全量程平滑调压,升压过程平稳,调节精度高。

注:
400-027-8848 致电免费服务热线,获取更多产品及技术维护服务支持!
  • 点击在线咨询
  • 专业权威检测合格
  • 简介
  • 参数
  • 附件
  • 证书
  • 资料下载
  • 售后保障
  • 产品彩页
  • 方案
  • 操作视频

一、产品概述:

60kV直流高压发生器,是根据行业标准ZBF 24003-90《便携式直流高压发生器通用技术条件》的要求,新研究、设计、制造的,是新时代产品,具有多种保护功能,如:低压过流、低压过压、高压过流、高压过压、零位保护、不接地保护等。故障取样采用专用的传感器,动作时间为纳秒级,光隔离元件也为纳秒级,动作时间一般在10微秒可完全关断直流主回路,从而最大的保护了仪器不受损伤。

60kV直流高压发生器,适用于直流耐压试验及测量泄漏电流的专用仪器设备,是电力工业、生产、基建及科研单位对电缆、避雷器、高压电器设备进行绝缘检测试验的必要仪器,也可用于静电技术应用,实验及其他需要直流高压的场合。

二、产品特点:
1、同类产品体积更小、重量更轻、更美观、更可靠、操作简便、功能齐全,便于野外使用。

2、采用先进技术、工艺制造,率先应用新的PWM中频脉宽调制技术、脉冲串逻辑阵列调制,采用大功率IGBT器件和电压大反馈,从而使输出高压稳定度更高,波纹系数更小。

3、仪器主要部件均选用美、德、日等国进口先进技术的元器件,经久耐用,不怕连续对地直接短路放电。

4、精度高、测量准确。电压、电流表均为数字显示,电压分辨率为0.1kV,电流分辨率为1uA,控制箱上电压表直接显示加在负载试品上的电压值,使用时无需外加分压器,接线简单。仪器具有高、低压端测量泄漏电流, 高压端采用圆形屏蔽数字表显示,不怕放电冲击,抗干扰性能好,适合现场使用。

5、电压调节稳定度高,全量程平滑调压,输出电压调节采用进口单个多圈电位器,升压过程平稳,调节精度高。

6、负极性输出、零启动、连续可调、有过电压、过电流、回零、接地保护、特有断线保护等各种保护功能。自动保护电路功能强,保护完善可靠,使操作安全,各种技术指标均优于行业标准。

7、增设了高精度75%VDC-1mA的功能,做氧化锌避雷器测量带来极大的方便。轻轻一按无须计算。本仪器控制箱上有75%的电压功能键,在做避雷器试验时,当电流升到1000uA时、就按下0.75UDC--1mA的按钮,这时电压表、电流表所显示的值就是75%的数据,做完后应立即将调压电位器回到零位上,并应立即按绿色按钮,切断高压并关闭电源开关。再做其它的试验。

8、方便的过电压整定设置功能,采用了数字拨盘开关,能将整定电压值直观显示,使你操作更随意,显示数值单位为kV。

9、倍压筒采用美国技术研制生产,中频变压器经有关专家特殊设计、体积小,容量大,过载能力强,便于现场作业试验。

10、底部设有三只内藏式支撑脚,增加了倍压筒的稳定性。

11、控制箱上盖可作为防风底座,可与倍压筒接插,增强倍压筒的稳定性。

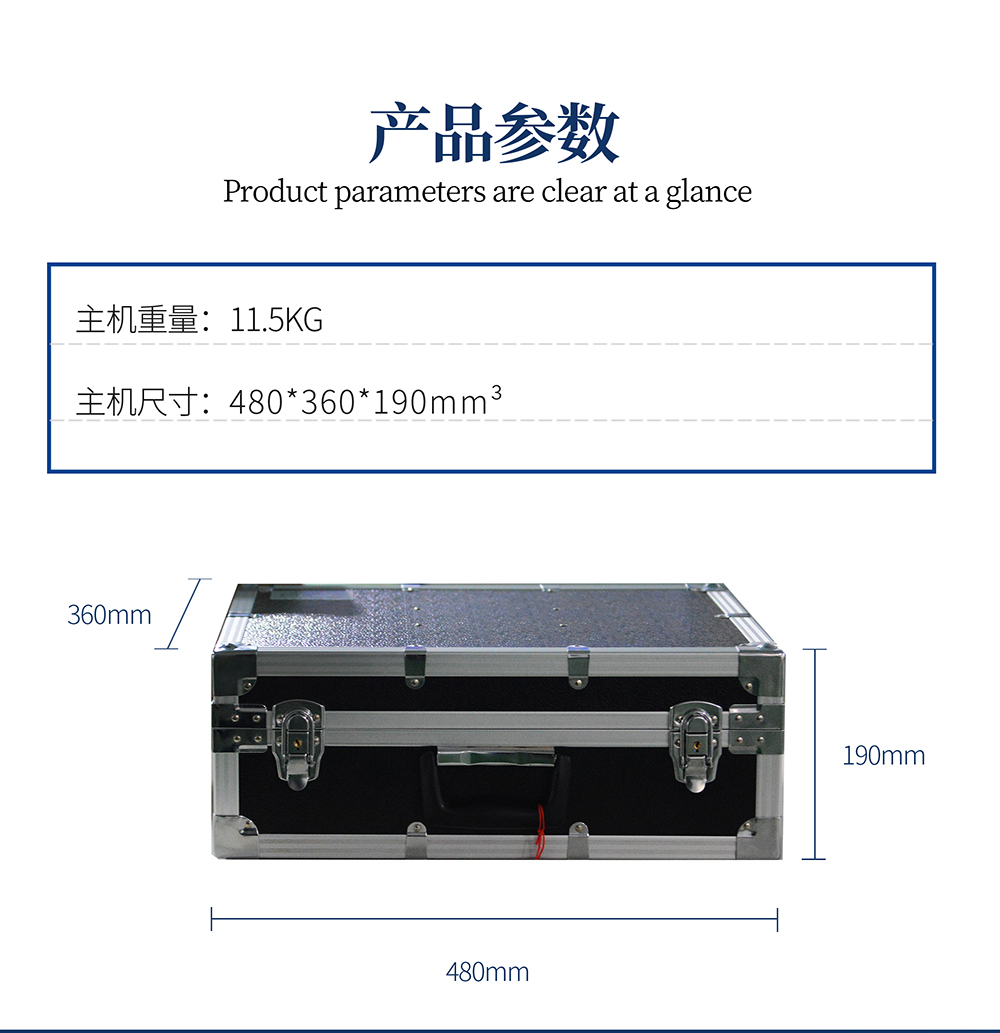

产品参数

额定电压(KV)

60

额定电流(mA)

2

额定功率(W)

120

电压测量精度

数显表±(2.0 %读数±0.2KV)

电流测量精度

数显表±(2.0 %读数±2)

波纹系数

≤0.5%

电压稳定度

随机波动,电源电压变化±10%时≤1%

过载能力

空载电压可超出额定电压10%使用十分钟充电电流为1.5倍额定电流

电源

单相交流50赫兹220伏±10%

工作方式

间断使用

一次连续时间为30分钟



工作环境

温度:-10~40℃

相对湿度:室温为25℃时不大于85%(无凝露)

海拔高度:1500米以下

带电容负荷能力

被试品电容量无限制

可用1.5倍的额定电流充电

结构特点

环氧玻璃钢电气绝缘倍压筒

空气绝缘、无泄漏之虑

操作箱特点

高精度0.75UDC--1mA单触按钮(精度≤1.0%)适合氧化锌避雷器试验

过压保护采用拨码设置,一目了然

立卧两用型国际标准机箱,现场更方便

注:可定制0~500kV直流高压发生器

产品彩页
产品附件

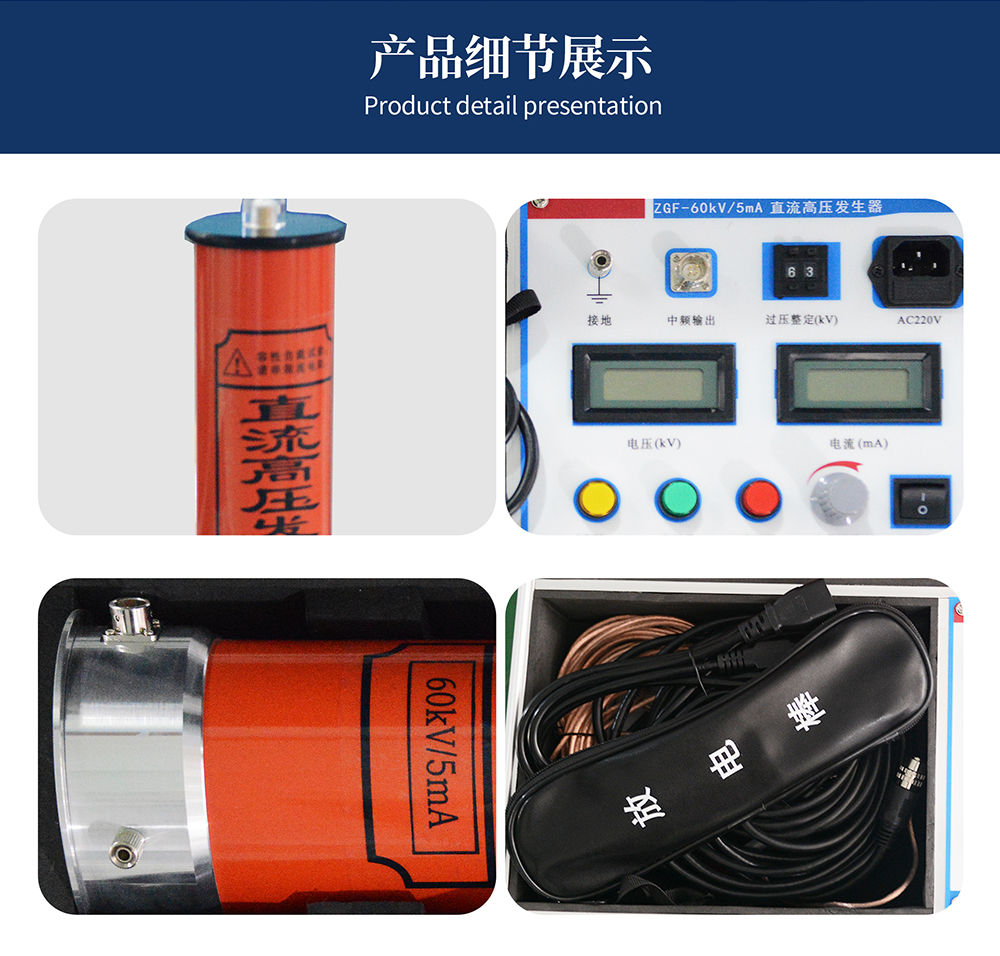

产品图集
