直流高压发生器 ZGF60kV/3mA

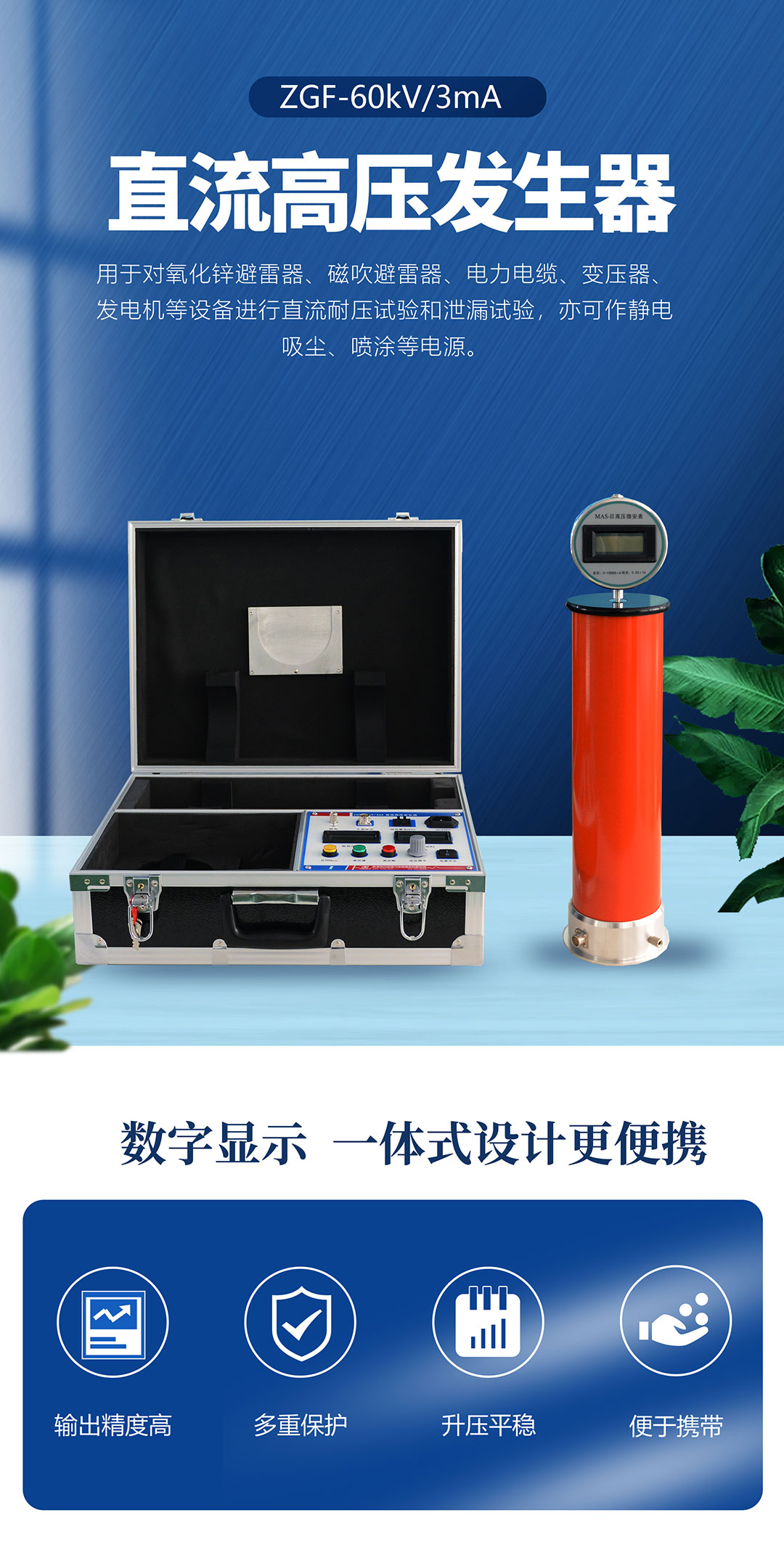

直流高压发生器适用于对氧化锌避雷器、磁吹避雷器、电力电缆、变压器、发电机等设备进行直流耐压试验和泄漏试验,亦可作静电吸尘、喷涂等电源。 参考标准:DL/T 848.1-2004,DL/T 474.2-2018

  • 升压过程平稳,调节精度高

    电气性能好、防潮能力强、无泄漏

    倍压筒体积小巧,提升整机效率,便于携带

注:
拨打免费服务热线400-027-8848,获取更多详情价格、技术支持服务!
  • 点击在线咨询
  • 专业权威检测合格证书
  • 简介
  • 参数
  • 附件
  • 证书
  • 资料下载
  • 售后保障
  • 产品彩页
  • 方案
  • 操作视频

一、产品概述:

直流高压发生器是根据中国新电力行业标准DL/T848.1-2004《高压试验装置通用技术条件 第1部分:直流高压发生器》设计制造的新一代便携式高压检测仪器,专门用来检测电力器件的电气绝缘强度和泄漏电流。

直流高压发生器采用高频倍压电路,应用新PWM脉冲宽度调制技术和电压电流双闭环反馈技术,提高电源调整率和负载调整率,使电压稳定度高,纹波小。使用进口大功率IGBT器件及其驱动技术,消除开关干扰,实现直流高压发生器的高品质和便携性。选用进口高频高压整流二极管,使倍压筒更加小巧轻便,提升整机效率。根据EMI电磁干扰和EMC电磁兼容理论,采用屏蔽、隔离和接地等措施,提升整机安全性,并能承受额定电压放电而不损坏。仪器保护功能齐全,具有零位保护、过压保护、过流保护、击穿保护,保护电路选用纳秒级专用传感器,动作迅速可靠,有效保障人身及设备安全。过压整定选用数字拨码开关,操作简单并具有较高的整定精度。增设智能高精度0.75U功能按钮,利于氧化锌避雷器的测试。

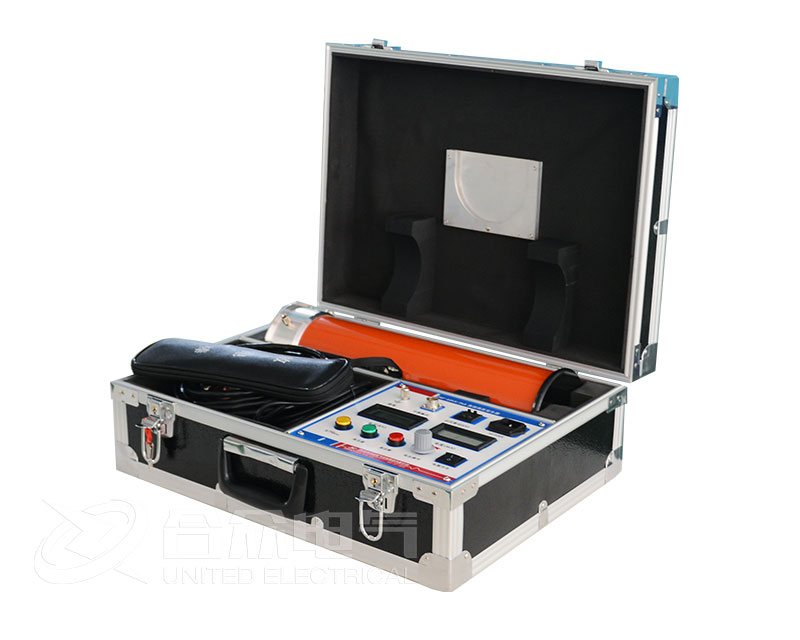

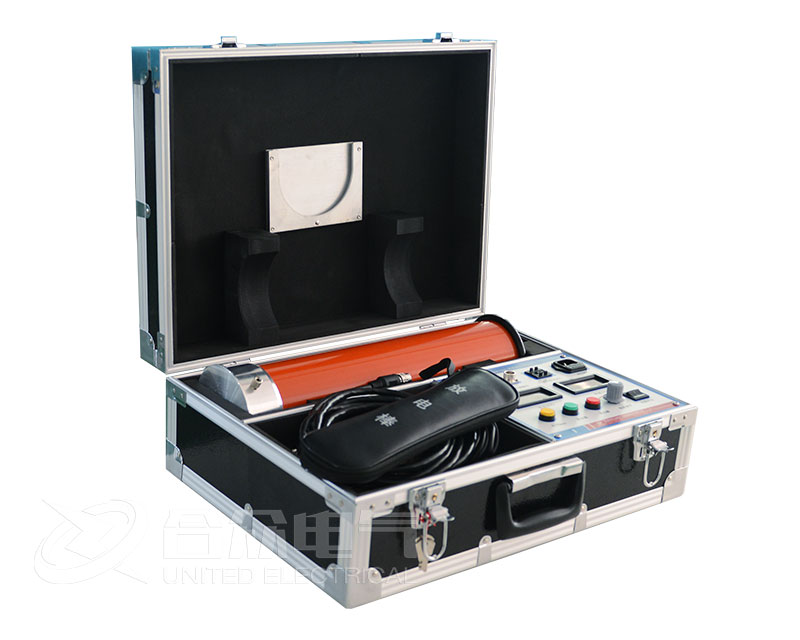

直流高压发生器选用一体式设计方案:倍压筒和主机放置在一个机箱内,结合新科技、选用新器件,实现体积小、功率大、重量轻、操作方便、安全可靠、电源输出质量高等优点,是高压测试行业的理想测试仪器。

二、产品特点:

1、输出电压稳定:采用高频倍压电路,应用新PWM脉冲宽度调制技术和电压电流双闭环反馈技术,提高电源调整率和负载调整率,使电压稳定度高,纹波小。全量程平滑调压,输出电压精度高。主机电压表直接显示加载在负载上的电压值,无需外加分压器,接线操作简单。电压分辨率0.1kV,电流分辨率1uA。

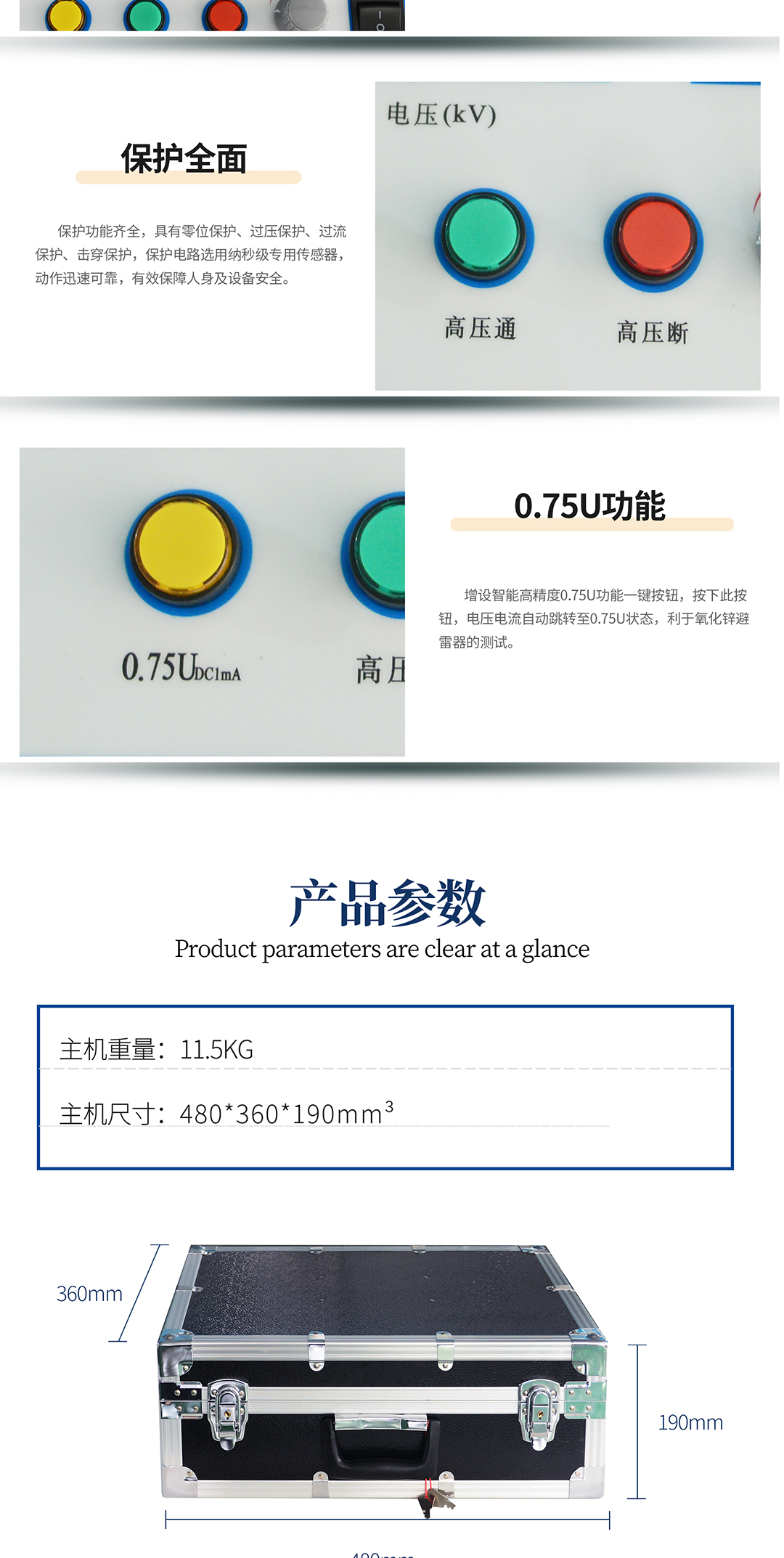

2、保护全面:保护功能齐全,具有零位保护、过压保护、过流保护、击穿保护,保护电路选用纳秒级专用传感器,动作迅速可靠,有效保障人身及设备安全。

3、0.75U功能:增设智能高精度0.75U功能一键按钮,按下此按钮,电压电流自动跳转至0.75U状态,利于氧化锌避雷器的测试。

4、零起升压:升压电位器零起升压,采用进口多圈电位器,升压过程平稳,调节精度高。

5、过压设定:过压整定选用数字拨码开关,操作简单,并具有较高的整定精度。

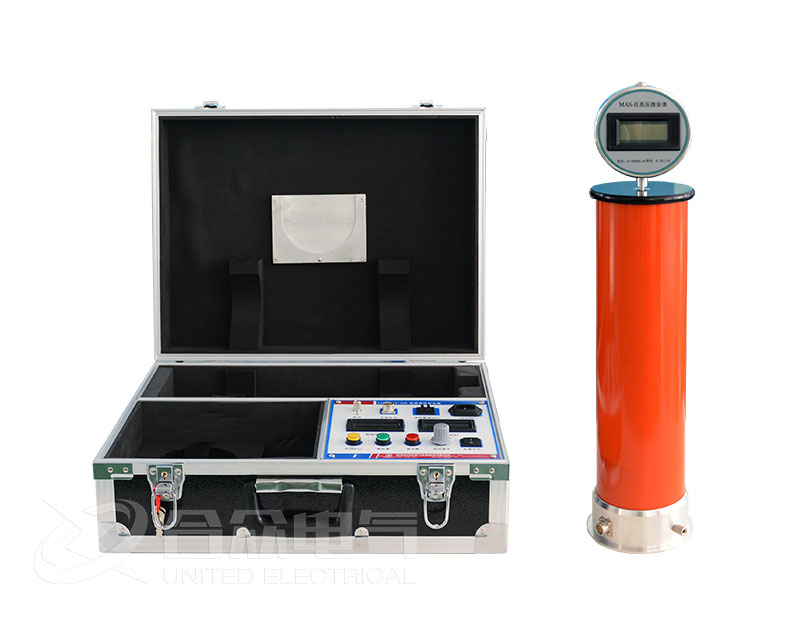

6、一体式设计:选用一体式设计方案,主机和倍压筒放置在一个机箱内。选用进口高频高压整流二极管,使倍压筒体积小巧,提升整机效率,便于携带。

7、性能可靠:关键器件选用高性能进口元件,倍压筒外表涂特种绝缘材料,电气性能好、防潮能力强、无泄漏。

8、操作简单:仪器界面各功能按键,布局合理,指示清晰,易学易用。

产品参数

技术参数

规格

额定电压(kV)

60

额定电流(mA)

3

额定功率(W)

180

整机质量(kg)

9

整机体积(mm³)

465*390*190

倍压筒高度(mm)

440

输出电压精度

±(1.0%读数±2个字)

输出电流精度

±(1.0%读数±2个字)

纹波系数

≤0.5%

工作方式

间断使用,额定负载30分钟

过载能力

空载电压可超出额定电压10%使用10分钟

最大充电电流为1.25倍额定电流

电源

AC220V±10% 50HZ

工作环境

温度: -10-40℃

相对湿度:室温为25℃时不大于85%(无凝露)

海拔高度:1500米以下

产品彩页
直流高压发生器直流高压发生器直流高压发生器直流高压发生器直流高压发生器直流高压发生器

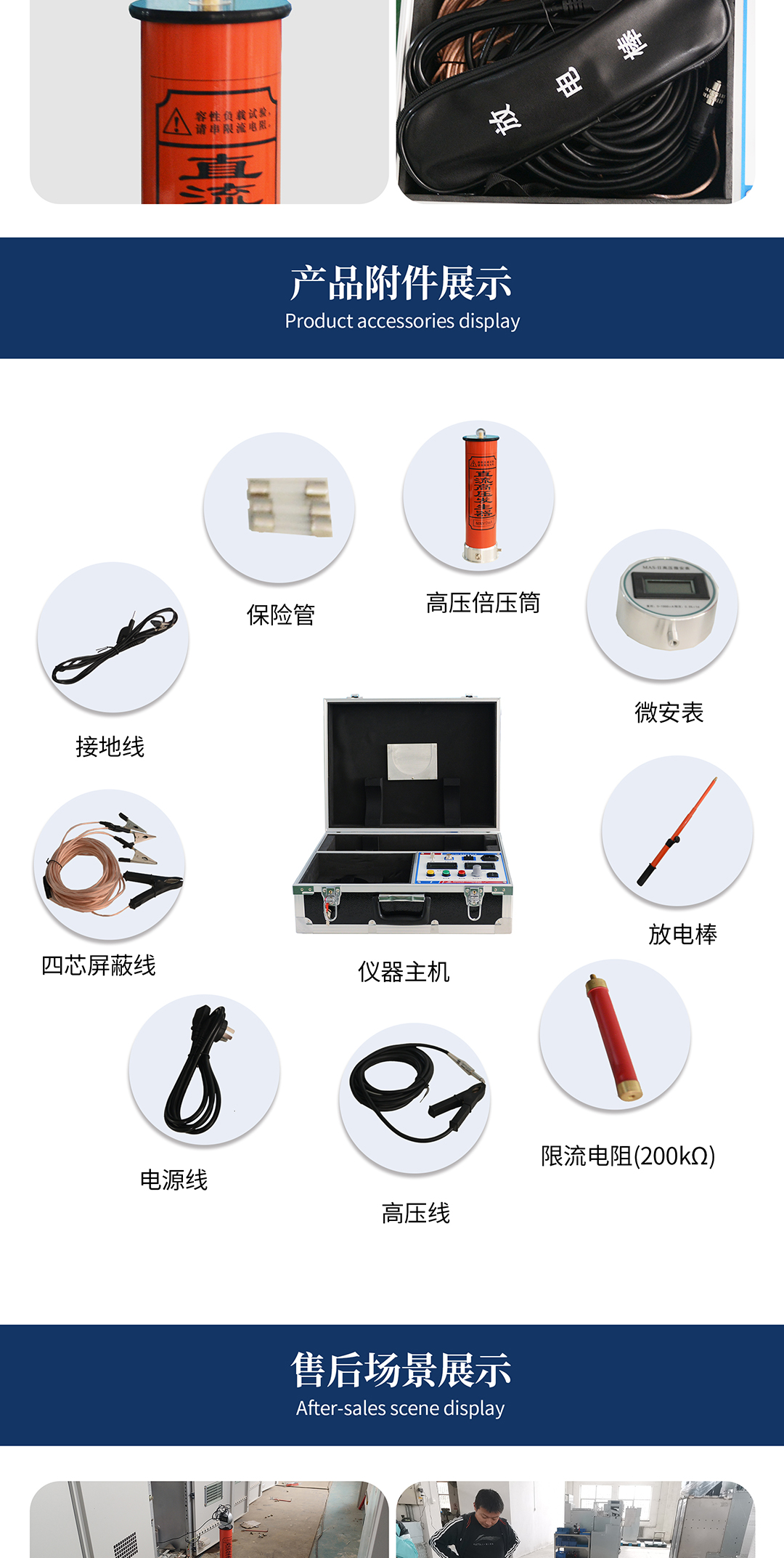

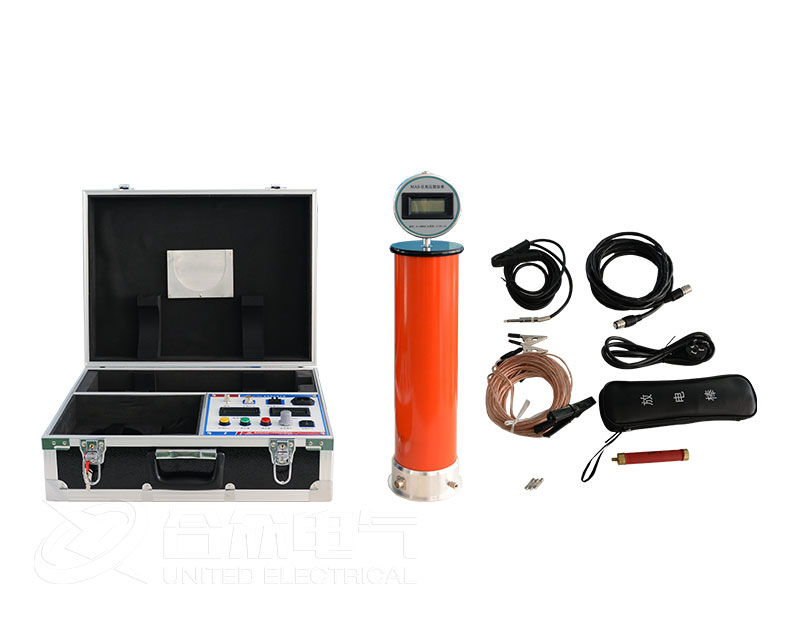

产品附件
