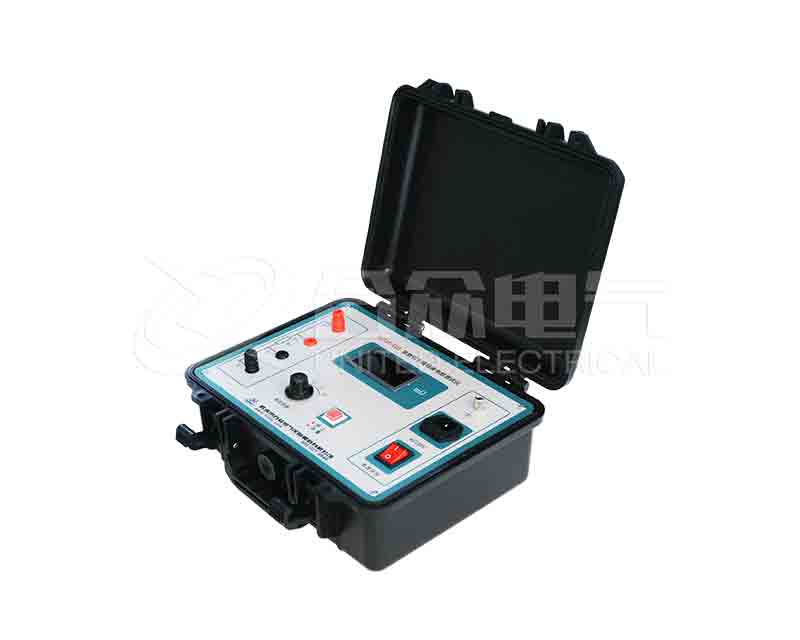

接地引下线导通电阻测试仪 HZTD-601-武汉市合众电气

一、产品概述：

接地装置的电气完整性是指接地装置中应该接地各种电气设备之间，接地装置的各部分及与各设备之间的电气连接性，即直流电阻值，也称为电气导通性。电力设备的接地引下线与地网的可靠、有效连接是设备安全运行的根本保障。接地引下线是电力设备与地网的连接部分，在电力设备的长时间运行过程中，连接处有可能因受潮等因素影响，出现节点锈蚀、甚至断裂等现象，导致接地引下线与主接地网连接点电阻增大，从而不能满足电力规程的要求，使设备在运行中存在不安全隐患，严重时会造成设备失地运行。接地装置的地下接地极及其连接部分也可能出现锈蚀、甚至断裂现象。因此，定期对接地装置进行电气完整性测试是很有必要的。执行标准：JJG984-2004。

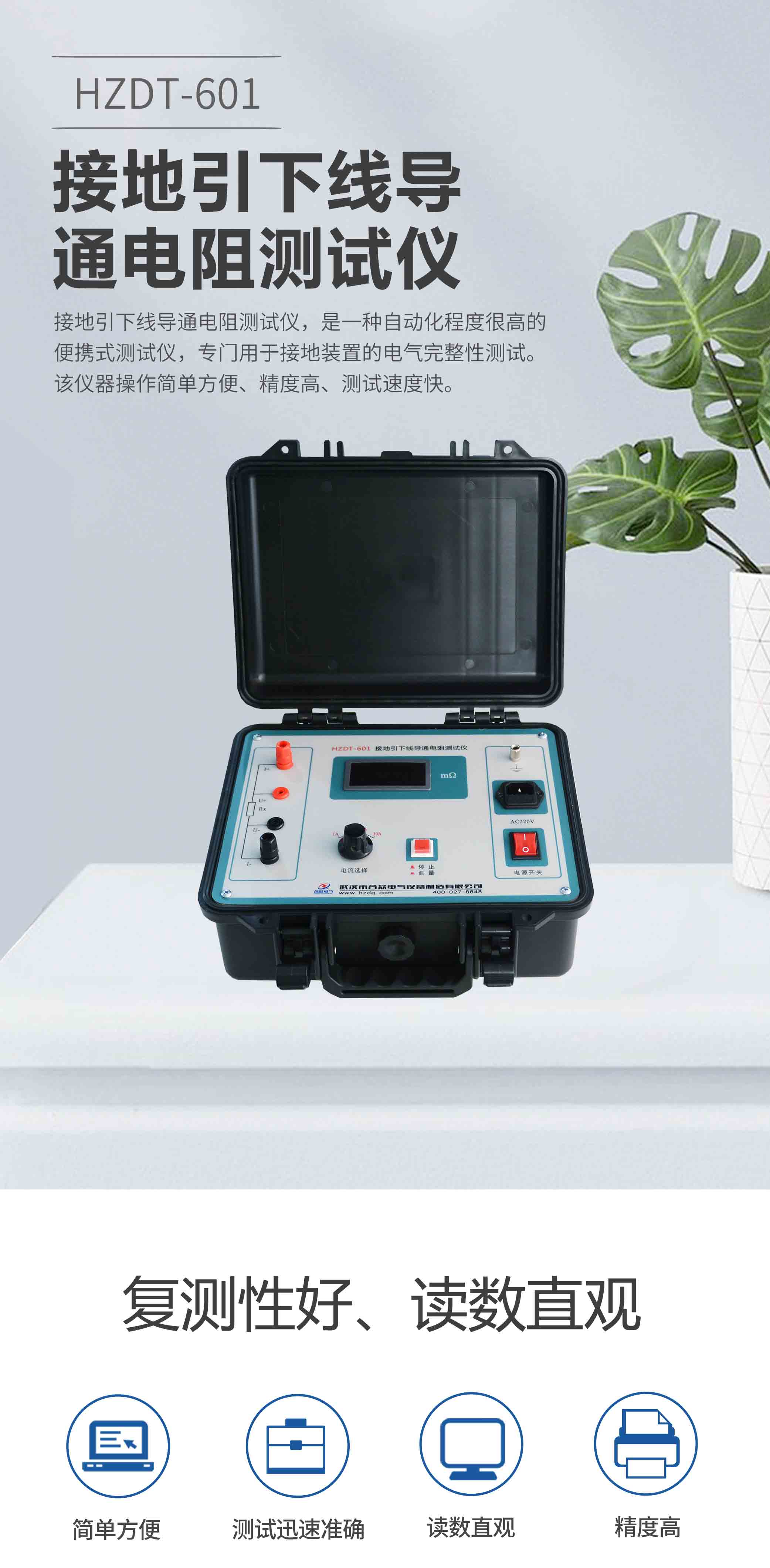

电力行业标准DL/T475-2006《接地装置特性参数测量导则》规定电气导通性应选用专门的仪器进行测量，仪器分辨率为1mΩ，准确度不低于1.0级。我公司依据此标准研制的HZDT-III大型接地网引下线导通测试仪是一种自动化程度很高的便携式测试仪，专门用于接地装置的电气完整性测试，其各项技术指标均达到或优于相关标准要求。该仪器操作简单方便、精度高、测试速度快，复测性好、读数直观，是符合规程要求的理想的专用仪器，大大方便了试验项目的开展，提高了工作效率。

产品别名：地网接地电阻测试仪、大地网接地电阻测试仪、大型地网接地电阻测试仪。

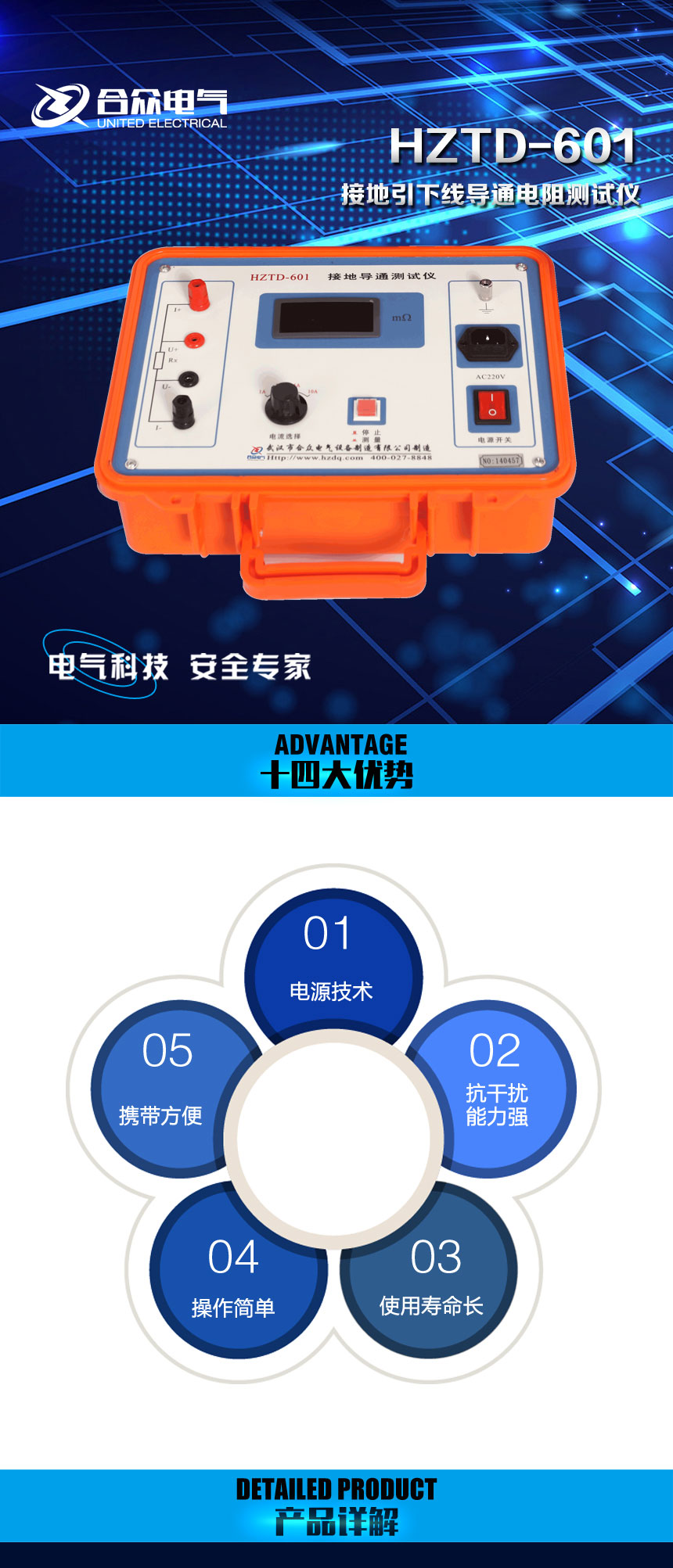

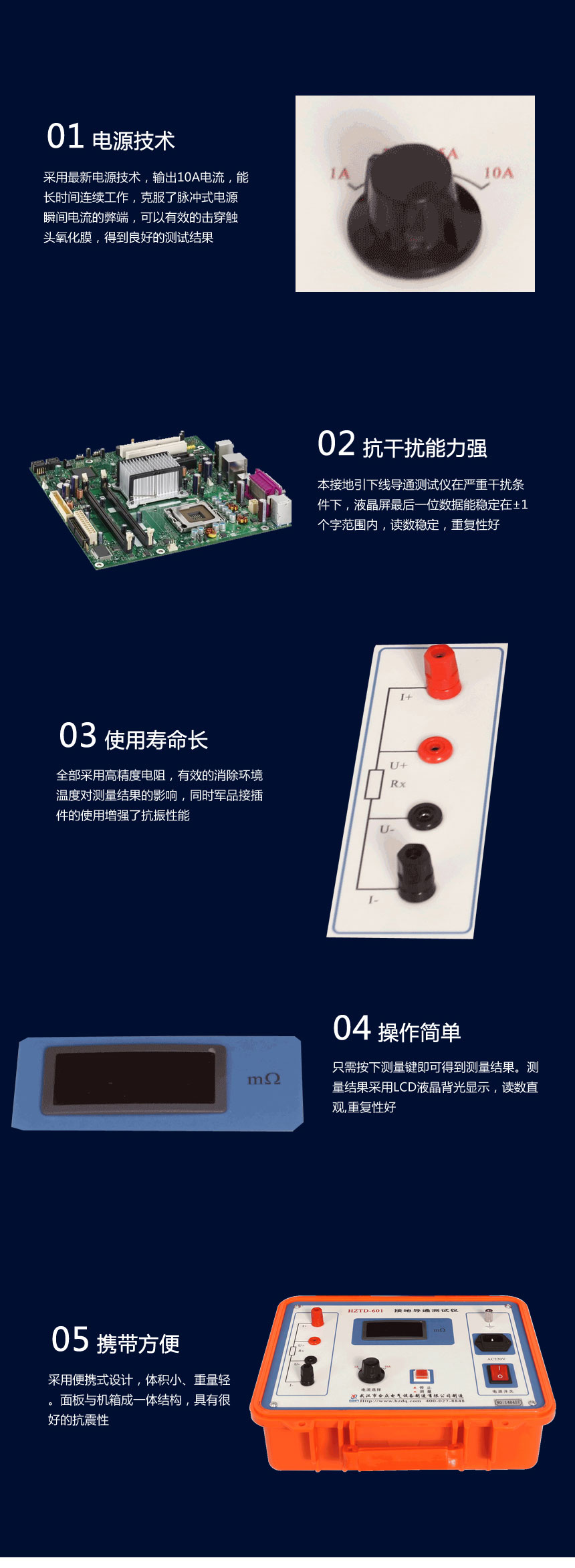

二、产品特点：

1、电源技术：采用新电源技术，输出10A电流，能长时间连续工作，克服了脉冲式电源瞬间电流的弊端，可以有效的击穿触头氧化膜，得到良好的测试结果。

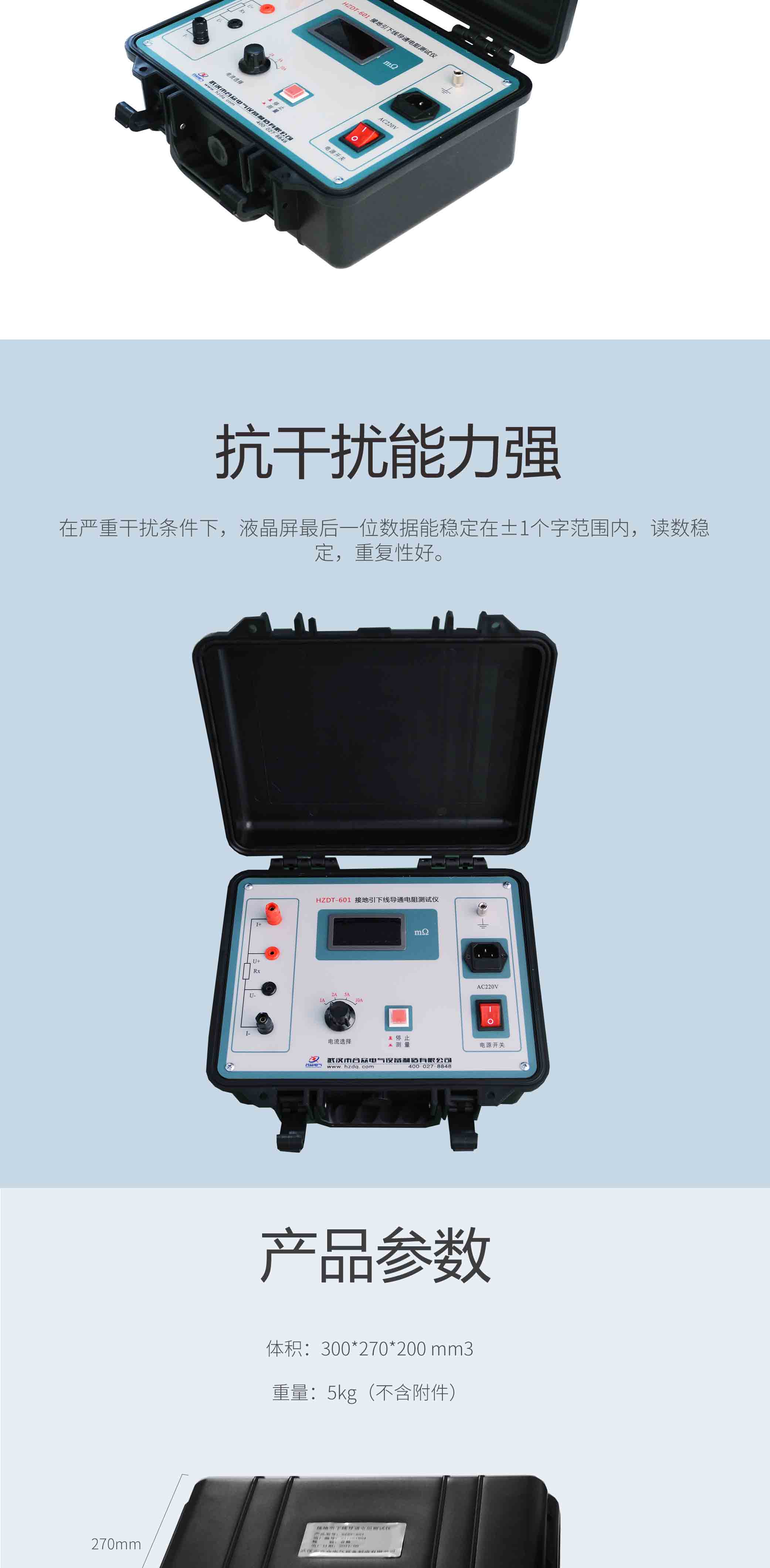

2、抗干扰能力强：本接地引下线导通测试仪在严重干扰条件下，液晶屏后一位数据能稳定在±1个字范围内，读数稳定，重复性好
3、使用寿命长：全部采用高精度电阻，有效的消除环境温度对测量结果的影响，同时军品接插件的使用增强了抗振性能
4、操作简单：只需按下测量键即可得到测量结果。测量结果采用LCD液晶背光显示，读数直观,重复性好
5、携带方便：采用便携式设计，体积小、重量轻。面板与机箱成一体结构，具有很好的抗震性

产品参数

型号参数对应表

测量范围	1～1999mΩ	分辨率	1mΩ
测试电流	DC1A、2A、5A、10A四个固定电流档位	测量精度	±(0.5%+2d)
测量半径	50米	显示方式	LCD背光显示
工作方式	连续	工作电源	AC220V±10%、50Hz
工作环境	温度-10℃～40℃；湿度：≤80%RH	相对湿度	≤80%
体积	300×270×200mm3	重量	5kg(不含附件)

注： 1.产品外观以实际产品为准，技术参数与型号如有变动，恕不另行通知，如有盗用或复印行为，将追究法律责任。

2.了解更多产品信息请进入产品中心，服务热线：400-027-8848。

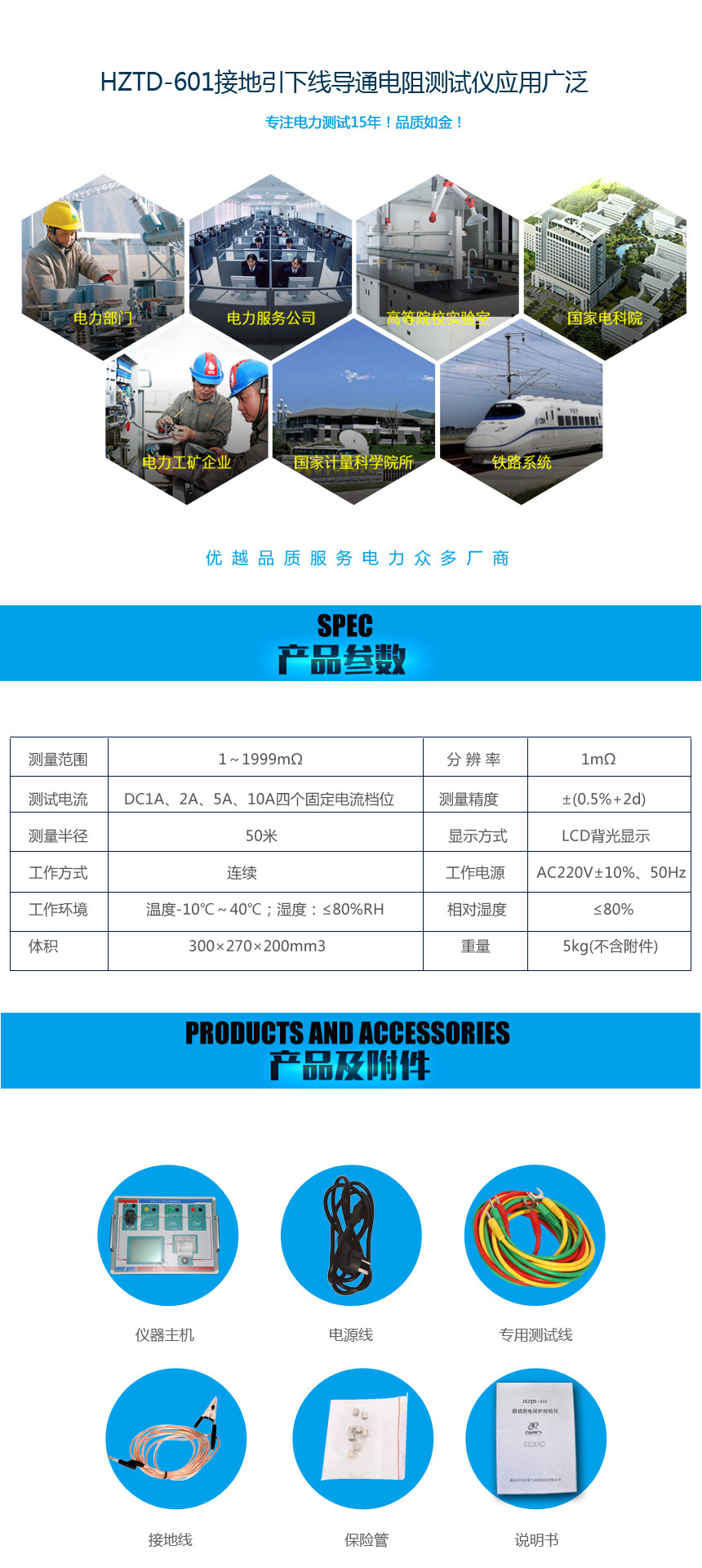

产品彩页

接地引下线导通电阻测试仪

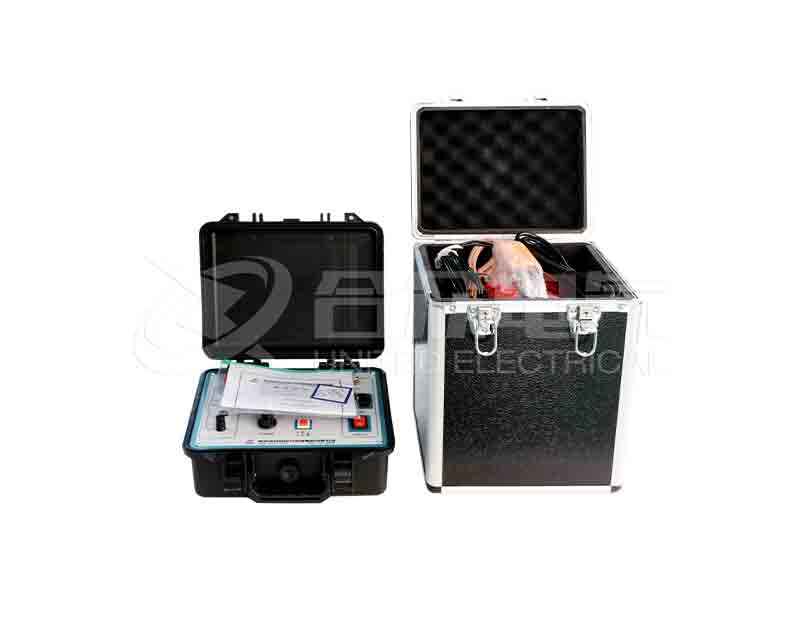

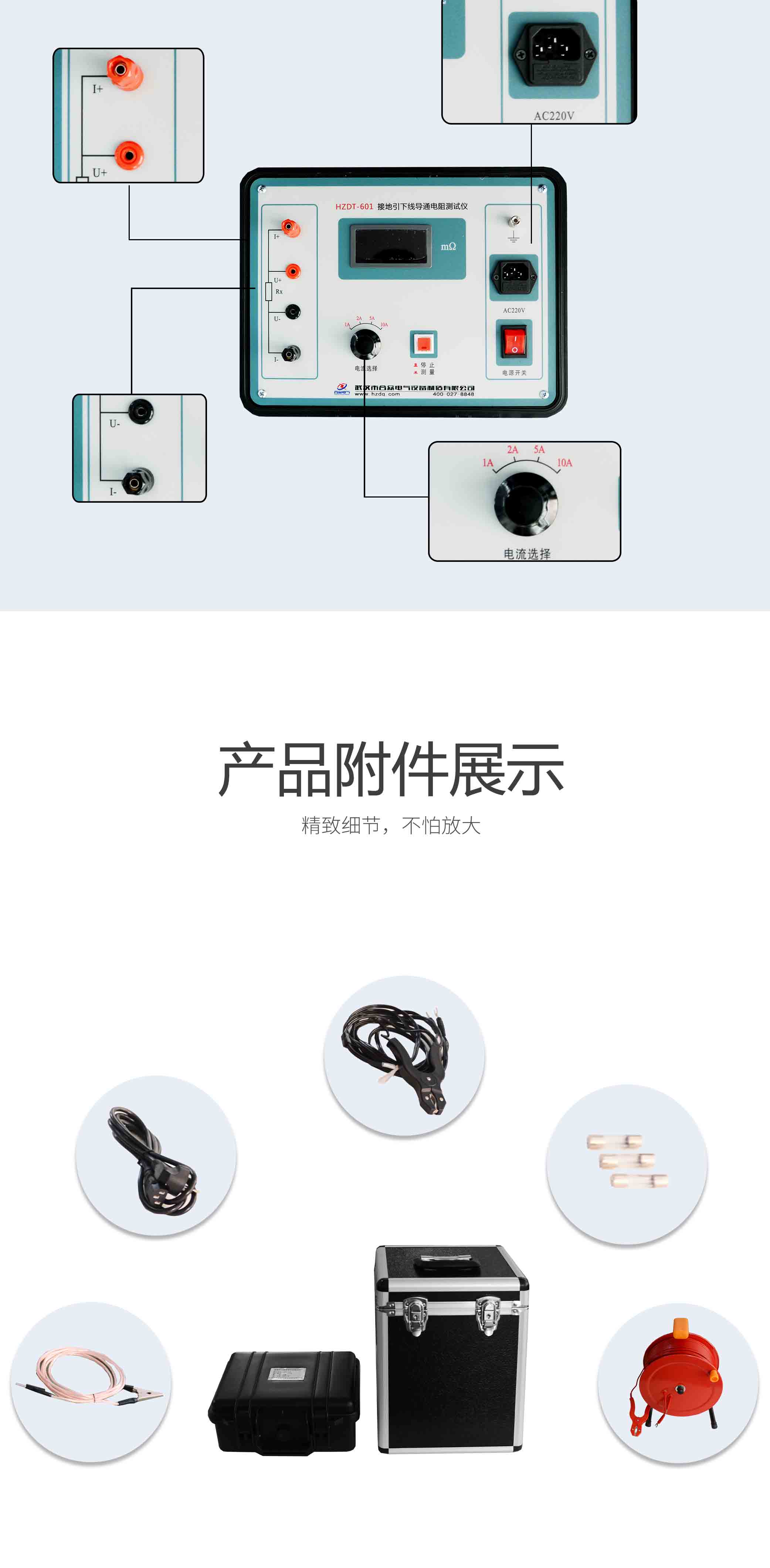

产品附件

名称	数量	单位
仪器主机	1	台
电源线	1	根
专用测试线	1	套
接地线	1	根
保险管	3	只
说明书	1	本
检验报告	1	份
合格证	1	张

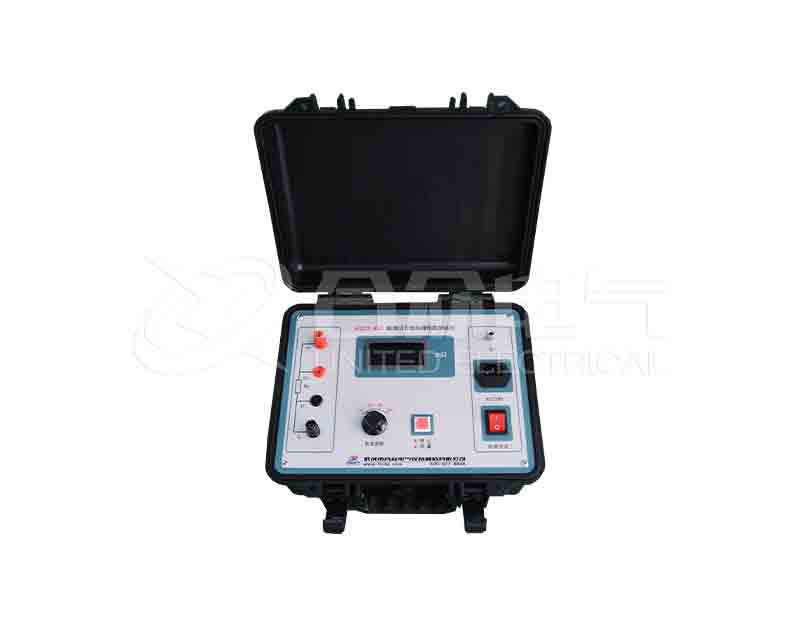

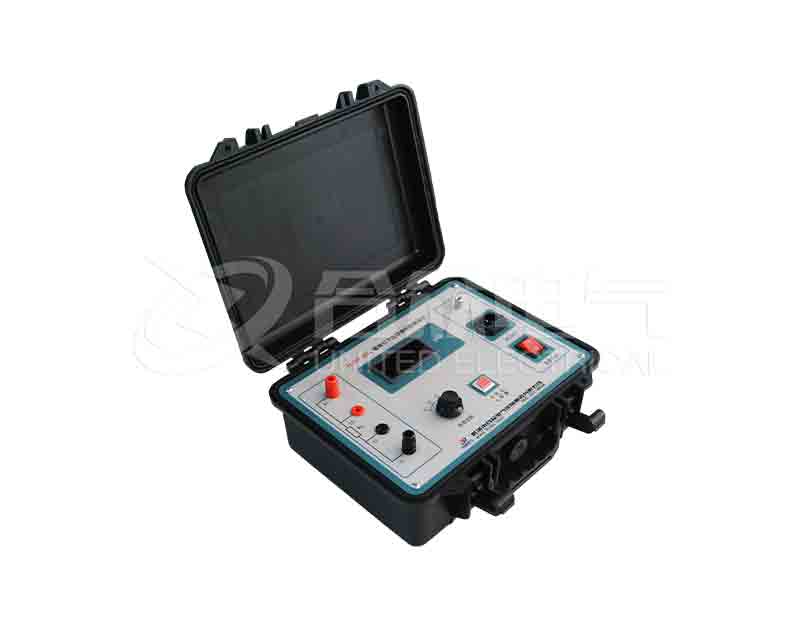

产品图集

产品证书

企业产品严格按照国际、国家标准及行业规程生产，通过国家、各省级、市级电力研究所、计量中心及电力权威部门的检测，全面通过ISO9001国际质量管理体系认证、中华人民共和国制造计量器具许可证、GB/T19001-2008质量等管理体系要求。

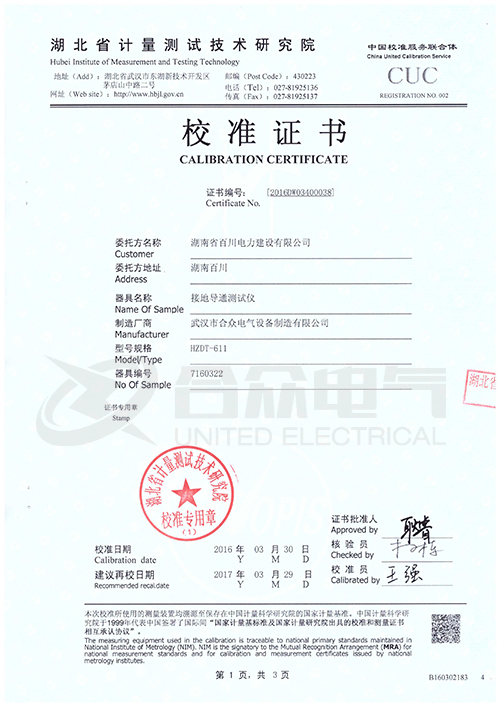

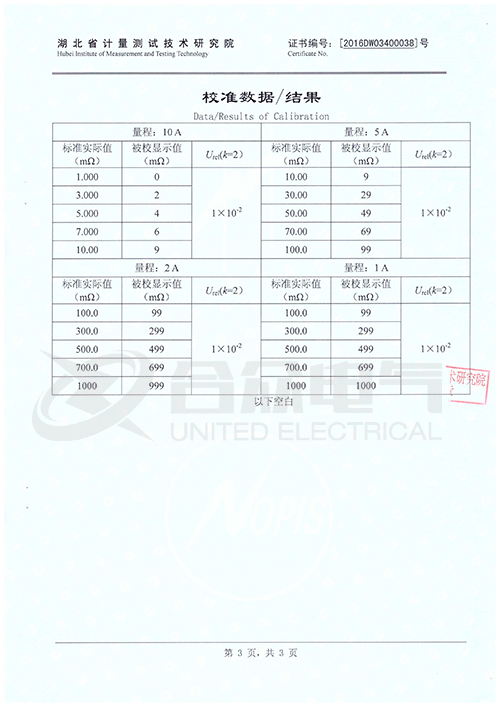

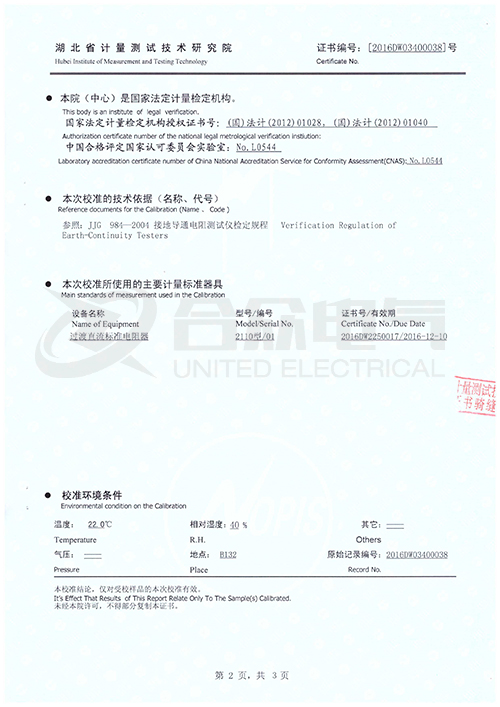

接地引下线导通电阻测试仪证书
