局部放电检测中的几种测量回路

  局部放电检测方法之电测法，局部放电最直接的现象即引起电极间的电荷转移，从而引起试样外部电极上的电压变化。

  气隙中局部放电持续时间很短，10ns量级；油隙中1us量级。根据Maxwell电磁理论， 如此短持续时间的放电脉冲会产生高频的电磁信号向外辐射。局部放电电检测法即是基于电荷转移和电磁辐射这两个原理。

  1、脉冲电流法

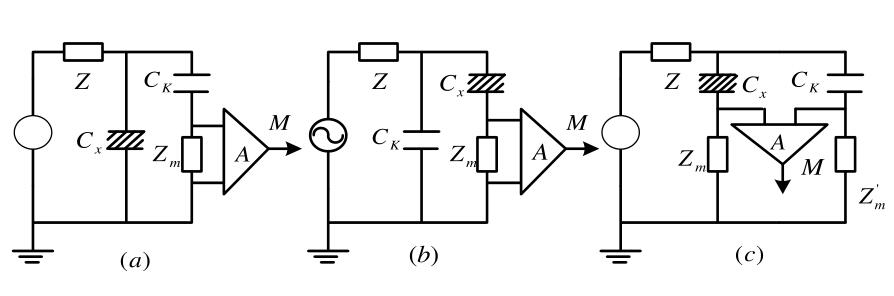

  脉冲电流法是一种应用最为广泛的局部放电测试方法。测量回路如图所示：

  Cx，试品电容：Zm(Zm')，测量阻抗；Ck，耦合电容，为Cx与Zm之间提供一个低阻抗通道。Z，低通滤波器，通工频，阻高频。

  并联测量回路，如图(a)：

  试验电压U经Z施加于试品Cx，测量回路由Ck与Zm串联而成，并与Cx并联，因此称为并联测量回路。试品上的局部放电脉冲经Ck耦合到Znm上，经放大器A送到测量仪器M。

  局部放电试验装置的这种测量回路适合于试品一端接地也的情况，在实际工作中应用较多。

  串联测量回路，如图(b)：

  测量阻抗Zm串联接在试品Cx低压端与地之间，并经由Ck形成放电回路。

  试品的低压端必须与地绝缘。

  桥式测量回路(又称平衡测量回路)，如图(c)：试品Cx与耦合电容Ck均与地绝缘，测量阻抗Zm与Zm'分别接在Cx与Ck的低压端与地之间。局部放电试验装置M测量Zm与Zm'上的电压差。
