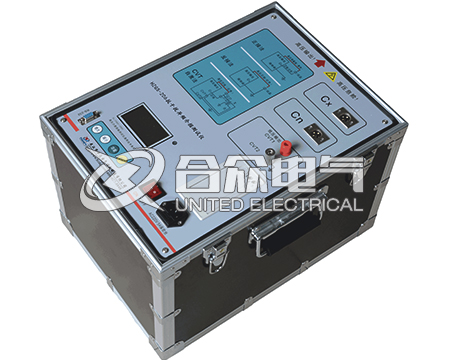

抗干扰异频介损测试仪使用操作步骤

  抗干扰异频介损测试仪介损绝缘试验，可以有效地发现电器设备绝缘的整体受潮劣化变质，以及局部缺陷等，在电工制造、电气设备安装、交接和预防性试验中都广泛应用。抗干扰异频介损测试仪使用方法操作步骤：

  第1步：按照抗干扰异频介损测试仪随设备附带的说明书要求，接好测试线，打开抗干扰异频介损测试仪主电源开关，显示屏幕出现参数的选择和设置。

  第2步：设置参数，将测量方式、连接方式、测量电压选择并输入，测量方式分为工频和异频，如果在干扰比较大或者在线运行设备比较多时，采用异频方式测量，否则采用工频方式测量，两者相比，工频测试速度要比异频快，异频采用47.5Hz和52.5Hz两种频率测量之后计算50Hz时的介质损耗值。试验电压一般选10KV，或者保持默认值即可。

  第3步：打开“内高压允许”开关，按“确认”键，抗干扰异频介损测试仪开始产生高压输出，同时伴有“嘟”的提示音，此时，屏幕显示“ 正在测量中请等待”。

  在经过约40秒后，测量结束，高压自动切断，屏幕显示测量结果，如需打印结果,按“确认”键即可打印。

  正接法的接线方法：

  当被试设备的低压测量端或二次端对地绝缘时，采用该方法。

  将红色专用高压电缆从仪器后侧的HVx端上引出 ，高压屏蔽线皮接被试设备高压端。

  将黑色专用低压电缆从仪器面板上的Cx端引出 ，低压芯线接被试设备低压端L，低压屏蔽线接被试设备屏蔽端E，(试品无屏蔽端则悬空)HVx及Cx的芯线与屏蔽线之间严禁短接，否则无法取样，无法测量。
