抗干扰异频介损仪的工作原理

  抗干扰异频介损仪属于介损仪中具备较高精度特征的一种,下面来和武汉合众电气了解抗干扰异频介损仪的工作原理。

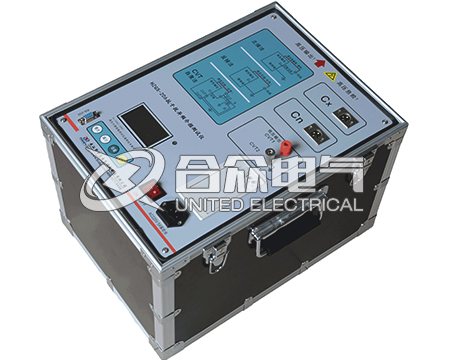

抗干扰异频介损仪
  在交流电压作用下,电介质要消耗部分电能,这部分电能将转变为热能产生损耗。这种能量损耗叫做电介质的损耗。当电介质上施加交流电压时,电介质中的电压和电流间存在相角差ψ,ψ的余角δ称为介质损耗角,δ的正切tgδ称为介质损耗角正切。tgδ值是用来衡量电介质损耗的参数。仪器测量线路包括一标准回路(Cn)和一被试回路(Cx),如图2-1所示。标准回路由内置高稳定度标准电容器与测量线路组成,被试回路由被试品和测量线路组成。测量线路由取样电阻与前置放大器和A/D转换器组成。通过测量电路分别测得标准回路电流与被试回路电流幅值及其相位差,再由数字信号处理器运用数字化实时采集方法,通过矢量运算得出试品的电容值和介质损耗正切值。

  仪器内部已经采用了抗干扰措施,保证在外电场干扰下准确测量。

  文章介绍了抗干扰异频介损仪的工作原理,如果对本仪器有需求,可以在线咨询我们。
