手持式局部放电检测仪非侵入式局部放电检测

  手持式局部放电检测仪采用非侵入式局部放电检测,提供了局部放电检测既快速又简单的方法, 用于识别可能会引起停电或造成人员伤害的潜在绝缘故障。局部放电会以下述的方式放射能量:电磁能量:无线电波、光、热声能:声波、超声波气体:臭氧、氮氧化物。

  非侵入式检测最实用的技术都是基于检测电磁频谱中的高频部分以及超声波信号。HZJF系列手持式局部放电检测仪是专门开发的操作简单的用于检测电磁波及超声波活动的局放仪。

  1、空气传播的超声波放电活动

  局部放电活动中的声波辐射会出现在整个声谱范围中。 听声音是可能的,但是要取决于各人的听觉能力。

  使用手持式局部放电检测仪来检测声谱中的超声波具有几个优点,仪器比人耳更敏感,与操作员无关,且工作在音频以上的频率,并且具有更强的方向性。

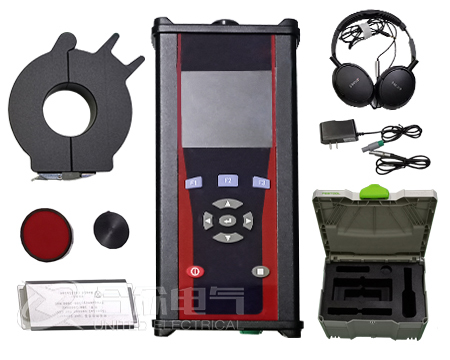

手持式局部放电检测仪

  最敏感的检测方法是使用中心频率为40 ~200kHz 的超声波传感器。该方法可以非常成功地检测局部放电活动。

  2、空气传播的超声波放电活动

  当局部放电活动出现在高压开关柜绝缘层中时, 它会产生高频电磁波, 它只可以通过金属外壳上的开孔从开关柜内泄漏到外表面。这些开孔可以是外壳缝隙或密封垫圈及其它绝缘部件周围的间隙。

  当电磁波传播到开关柜外面时, 它会在接地的金属外壳上产生瞬态电压。瞬态地电压( TEV) 在几个毫伏至几伏的范围内,存在时间很短,具有几个纳秒的上升时间。可采用手持式局部放电检测仪非侵入方式将探头放在开关柜的外面来检测局部放电活动。
