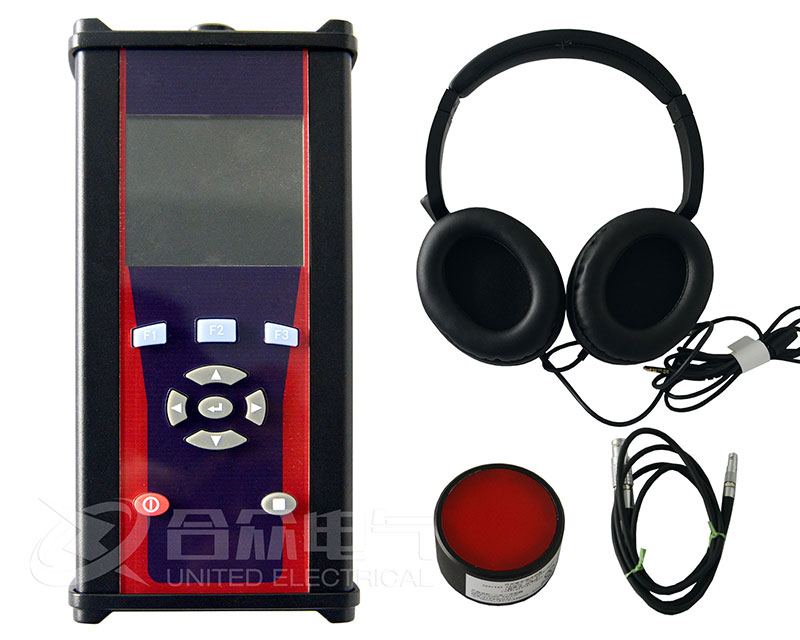

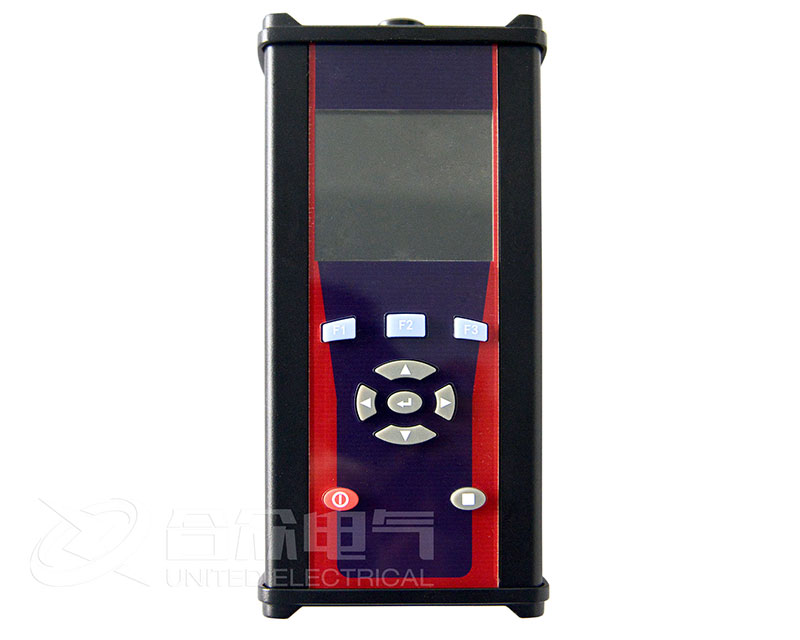

手持局部放电检测仪 便携式局放仪 HZJF-SC128

手持式局部放电检测仪,便携式局放仪,局部放电检测提供了既快速又简单的方法, 基于检测电磁频谱中的高频部分以及超声波信号,用于识别可能会引起停电或造成人员伤害的潜在绝缘故障。

  • 具有内置超声传感器,地电波、超声波二合一传感器;

    内含信号接收及数据处理模块,具备多种分析模式;

    实时显示被测信号的变化趋势、可对局部放电信号的发展作出较为直观的判断。

注:
拨打免费服务热线400-027-8848,获取更多详情价格、技术支持服务!
  • 点击在线咨询
  • 专业权威检测合格证书
  • 简介
  • 参数
  • 附件
  • 证书
  • 资料下载
  • 售后保障
  • 产品彩页
  • 方案
  • 操作视频

一、产品概述:

手持式局部放电检测仪,手持便携式局放仪 HZJF-SC128,非侵入式局部放电检测提供了既快速又简单的方法,用于识别可能会引起停电或造成人员伤害的潜在绝缘故障。局部放电会以下述的方式放射能量:电磁能量:无线电波、光、热声能:声波、超声波气体:臭氧、氮氧化物。

非侵入式检测实用的技术都是基于检测电磁频谱中的高频部分以及超声波信号。手持式局部放电检测仪是专门开发的操作简单的用于检测电磁波及超声波活动的仪器。

手持式局部放电检测仪,手持便携式局放仪 HZJF-SC128,采用便携式结构,内含信号接收及数据处理模块,具备多种分析模式,可方便地对电气设备局部放电所产生的特高频信号及超声波信号进行测量。与同类产品相比具有操作便捷,功能强大的特点。

二、功能特点:

具有内置超声传感器,地电波、超声波二合一传感器,可选变压器专用传感器、GIS专用传感器、电缆专用传感器等部件;

软件功能:

①连续检测特高频、地电波及超声波信号,判断是否存在局部放电;

②实时显示被测信号的变化趋势、可对局部放电信号的发展作出较为直观的判断;

③具备数据的现场存储功能。

显示及电源:

①屏幕显示:高对比度3.5英寸TFT彩屏。

②数据存储:可保存1000组测试数据。

③工作电源:内置8.4V锂电池,可连续工作8小时。

④电源:输入100-240VAC,输出8.4V/3A,充电时间3~4小时。

⑤外形尺寸:220 * 100 * 40。

⑥仪器重量:1.5kg。

⑦ 使用温度:-25℃~45℃。

⑧存储温度:-35℃~60℃。

产品参数

1、适用范围:采用非侵入式检测方式,对高压电气设备的局部放电缺陷进行检测及定位。

2、传感器配置

标配:超声波传感器(UA)、地电波传感器(TEV)

选配:变压器专用传感网、GIS专用特高频传感器、高压电缆专用传感器,也可根据用户要求定制。

3、检测原理:超声波法(UA)、地电波法(TEV)及特高频法(UHF)。

4、检测频带:

超声波:40~200KHz

地电波:3~100MHz

特高频:300~2000MHz。

5、测量范围:

超声波:-90~80dB

地电波:-80~10dBm

特高频:-80~10dBm

5、灵敏度:最小10pC(具体取决于传感器与放电源之间的距离)。

6、传感器:

①超声波传感器:20~200(kHz);

②地电波(TEV):5 ~ 100MHz。

③特高频传感器:300~2000(MHz),具备定向接收特性;

产品彩页
产品附件
产品图集
产品证书

武汉市合众电气研发、生产的产品均严格按照国际、国家标准及行业规程生产制造,并通过国家、各省级、市级电力研究所、计量中心及电力权威部门的检测。同时武汉市合众电气全面通过ISO9001国际质量管理体系认证、中华人民共和国制造计量器具许可证、GB/T19001-2008质量管理体系要求、GB/T24001-2004环境管理体系要求、GB/T28001-2011职业健康安全管理体系要求。

局部放电检测仪 手持便携式局放仪证书 局部放电检测仪 手持便携式局放仪 证书 局部放电检测仪 手持便携式局放仪 证书

售后保障

我们将严格按照《质量及售后服务承诺书》执行相关产品服务,我们一如既往地深信优质、系统、全面、快捷的服务是企业发展的基础。经过多年的不断探索和进取,我们形成了"以客户为核心、以质量为企业的第一生命"的服务理念。并以严格的质量管理、先进的技术创建国内一流的服务企业为目标,制定了"规范管理制度,严格过程控制,保证产品质量,服务顾客满意"的质量方针,多年来坚持"用户第一"的原则,构建良好的销售、售后服务体系,为客户提供更优质的售前、售中及售后服务!


我们的售后服务承诺是:“3个月内包退,1年内包换、3年免费维修,终身维护”。在未来的日子里,我们将一如既往的坚持三类星级服务!

注:产品详细信息以实物为准,请购买前与销售人员进行确认,具体型号参数请参考说明书。

本服务承诺最终解释权归武汉市合众电气设备制造有限公司所有。

如有任何疑问,欢迎致电:400-027-8848。

产品视频

1、适用范围:采用非侵入式检测方式,对高压电气设备的局部放电缺陷进行检测及定位。

2、传感器配置

标配:超声波传感器(UA)、地电波传感器(TEV)

选配:变压器专用传感网、GIS专用特高频传感器、高压电缆专用传感器,也可根据用户要求定制。

3、检测原理:超声波法(UA)、地电波法(TEV)及特高频法(UHF)。

4、检测频带:

超声波:40~200KHz

地电波:3~100MHz

特高频:300~2000MHz。

5、测量范围:

超声波:-90~80dB

地电波:-80~10dBm

特高频:-80~10dBm

5、灵敏度:最小10pC(具体取决于传感器与放电源之间的距离)。

6、传感器:

①超声波传感器:20~200(kHz);

②地电波(TEV):5 ~ 100MHz。

③特高频传感器:300~2000(MHz),具备定向接收特性;
