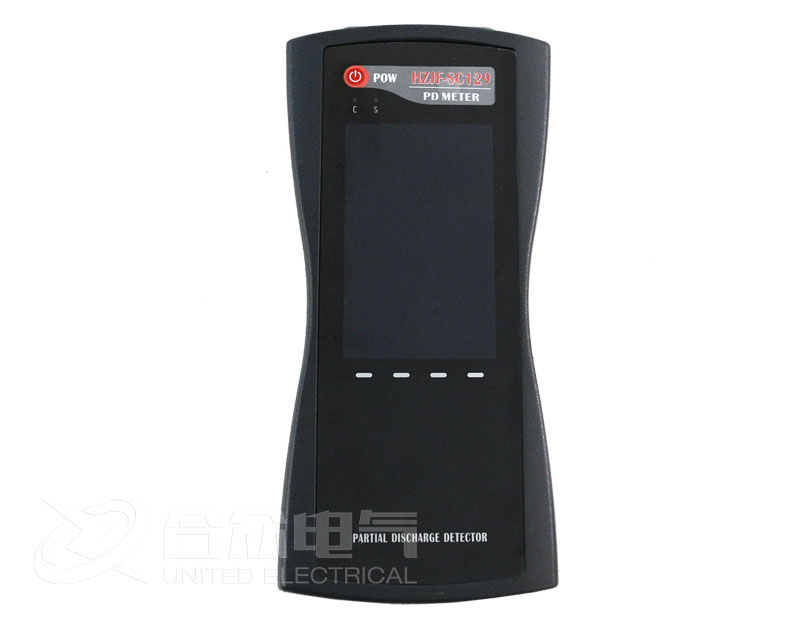

手持式局部放电检测仪 HZJF-SC129

手持式局部放电检测仪,主要是用来检测运行状态下开关柜、变压器、电缆、GIS、架空线等的局部放电。执行标准:GB/T 7354-2018

  • 配置不同传感器实现几乎所有的电气设备的局部放电检测;

    采用大容量的锂电池供电,待机时间长;

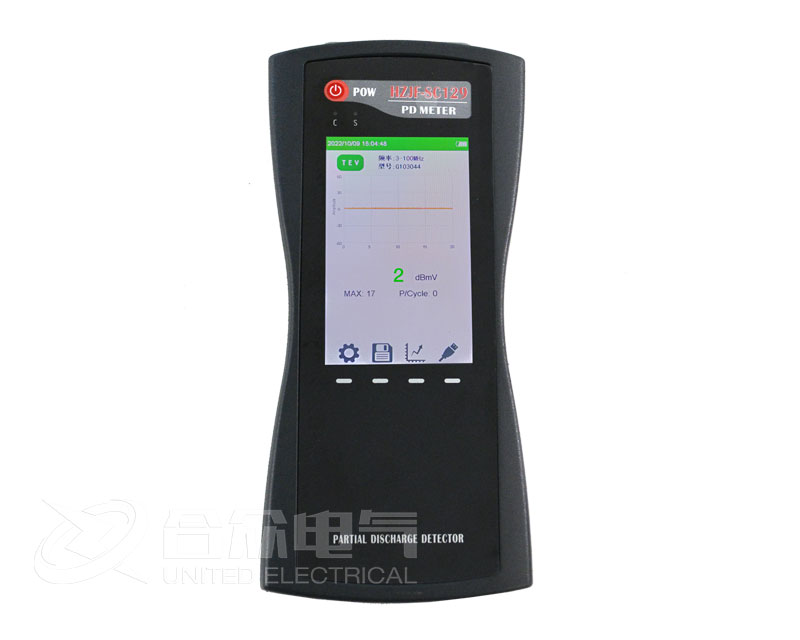

    采用4.0寸RGB彩色液晶显示屏,触控操做使用起来简便快捷。

注:
拨打免费服务热线400-027-8848,获取更多详情价格、技术支持服务!
  • 点击在线咨询
  • 专业权威检测合格证书
  • 简介
  • 参数
  • 附件
  • 证书
  • 资料下载
  • 售后保障
  • 产品彩页
  • 方案
  • 操作视频

一、产品概述:

手持式局部放电检测仪,可广泛应用于电力系统的局放检测,包括高压开关柜、环网柜、电压/电流互感器、变压器(包括干式变压器)、GIS、架空线路、电缆等设备的绝缘状态检测,通过以下几项指标来衡量电气设备的放电程度:

局部放电强度检测:通过测量1个工频周期内的放电信号,根据放电脉冲序列中最大值(dB)来表征局部放电的强度。

局部放电频度检测:装置测量1个工频周期内的放电信号,提取放电脉冲并根据放电脉冲数量来表征局部放电的频度。

产品别称:手持式局放仪、超声波局部放电检测仪、局部放电检测仪、局部放电测试仪、局放仪、局放检测仪

二、产品特点:

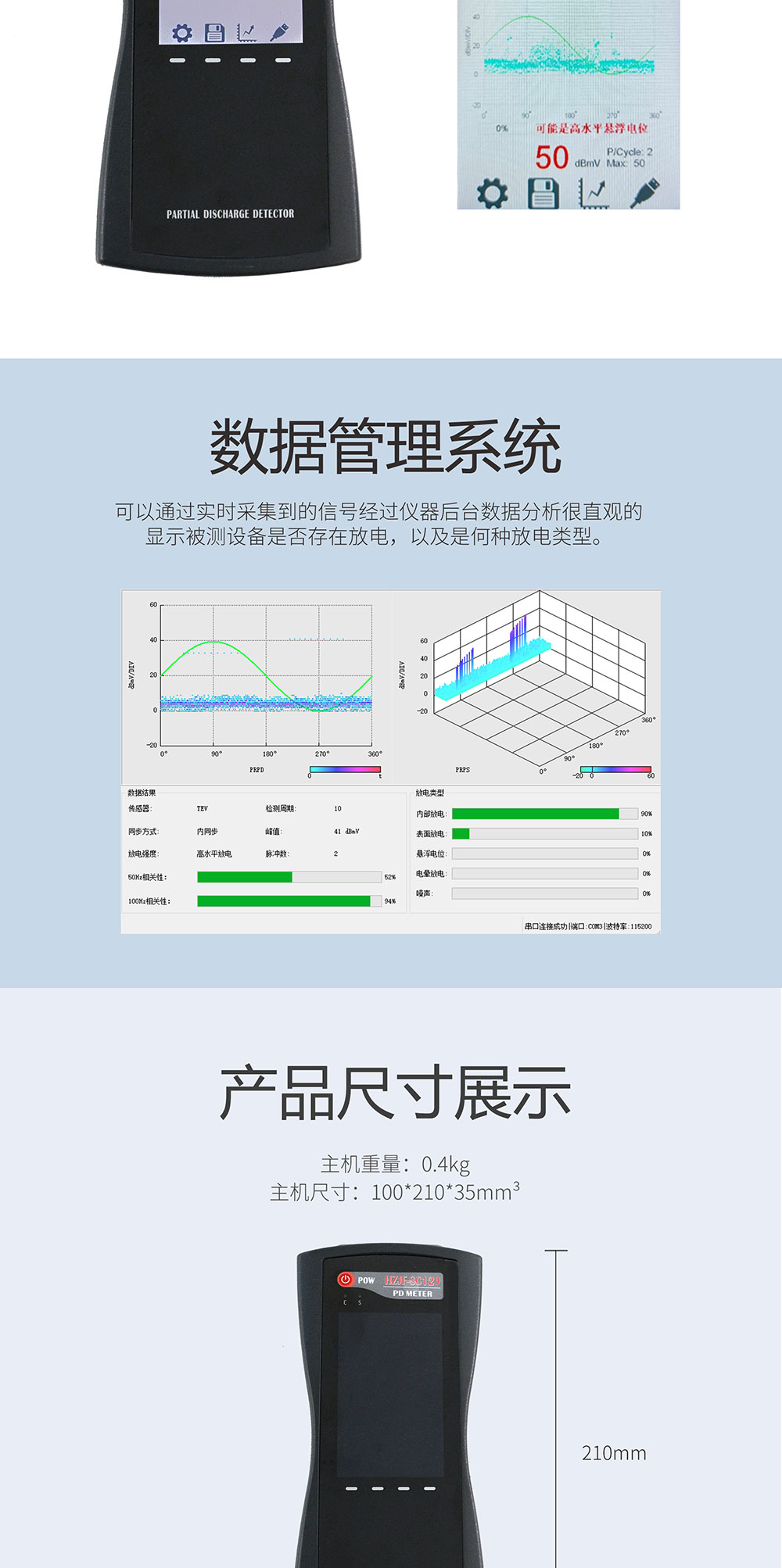

1、提供时域波形、PRPD、PRPS等多种放电图谱,实现不同放电类型的分析;

2、配置不同传感器实现几乎所有的电气设备的局部放电检测;

3、人性化的人机界面方便不同设备的数据管理,包括历史数据变化趋势的追溯、横向与纵向数据分析,实现被测设备360°全面诊断;

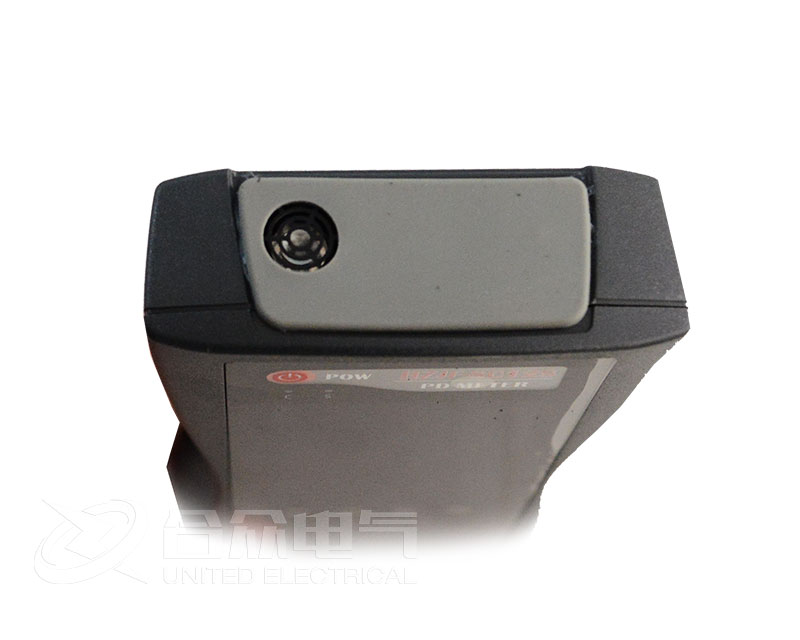

4、内置超声波传感器和暂态地电压(以下简称TEV)传感器,可外接变压器、GIS、架空线路、电缆等专用传感器;

5、采用非侵入式检测方式,测试过程中无需停电,无需额外配置高压源,比传统的脉冲式局部放电检测仪使用更加方便;

6、测试带宽范围为30kHz ~ 2.0GHz,适用各种频段的检测原理;

产品参数

TEV 测量

UHF 测量

测量范围

0-60 dBmV

检测频段

300-2000MHz

分辨率

1dB

测量范围

0-60 dBmV

精度

±1dB

精度

<1dBmV

每周期最大脉冲

1400

传感器频段

300-2000MHz

测量频带

3~100MHz





AA 测量

AE 测量

测量范围

-6dBμV~68dBμV

测量范围

-6dBμV 至 68dBμV

分辨率

1dB

分辨率

1dB

精度

±1dB

精度

±1dB

传感器中心频率

40 kHz

频率范围

20~200 kHz

HFCT 测量

传感器传输阻抗

5mV/mA

检测频率

1~30MHz

灵敏度

≤50pC

硬件

外壳

ABS

显示

4.0 寸RGB液晶屏

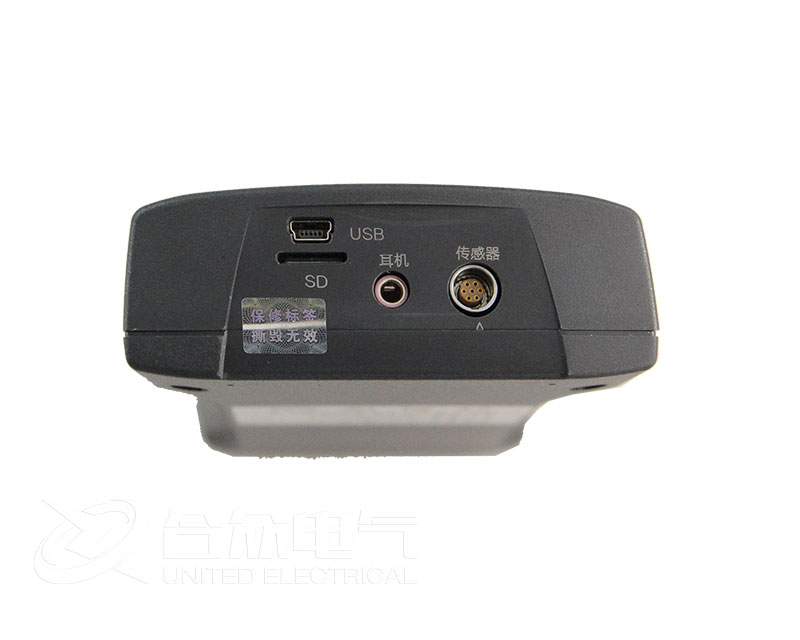

连接器

USB 接口(兼充电器输入)

3.5mm 立体声耳机插孔

外部超声波传感器输入

耳机

最小8 欧姆

SD 卡

标配16G ~ 64G

内置电池

3.7V/5000mAh 锂电池

工作时间

约6 小时

充电器

AC 90-264V或DC 5V

使用温度

-20 ~ 50℃

湿度

20-85% 相对湿度

体积、重量

210*100*35(mm) 0.4KG(主机)

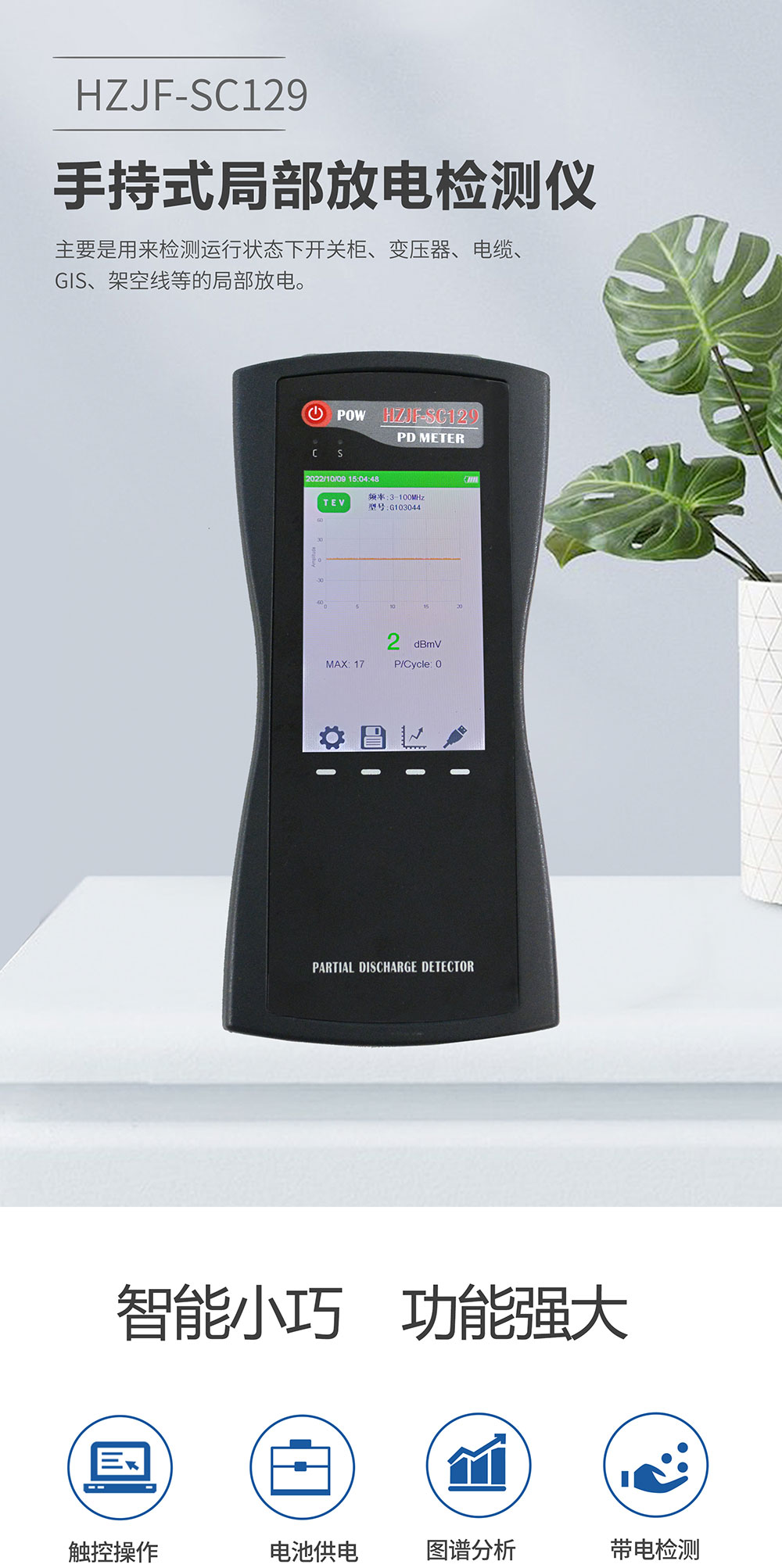

产品彩页
手持式局部放电检测仪手持式局部放电检测仪手持式局部放电检测仪手持式局部放电检测仪手持式局部放电检测仪手持式局部放电检测仪

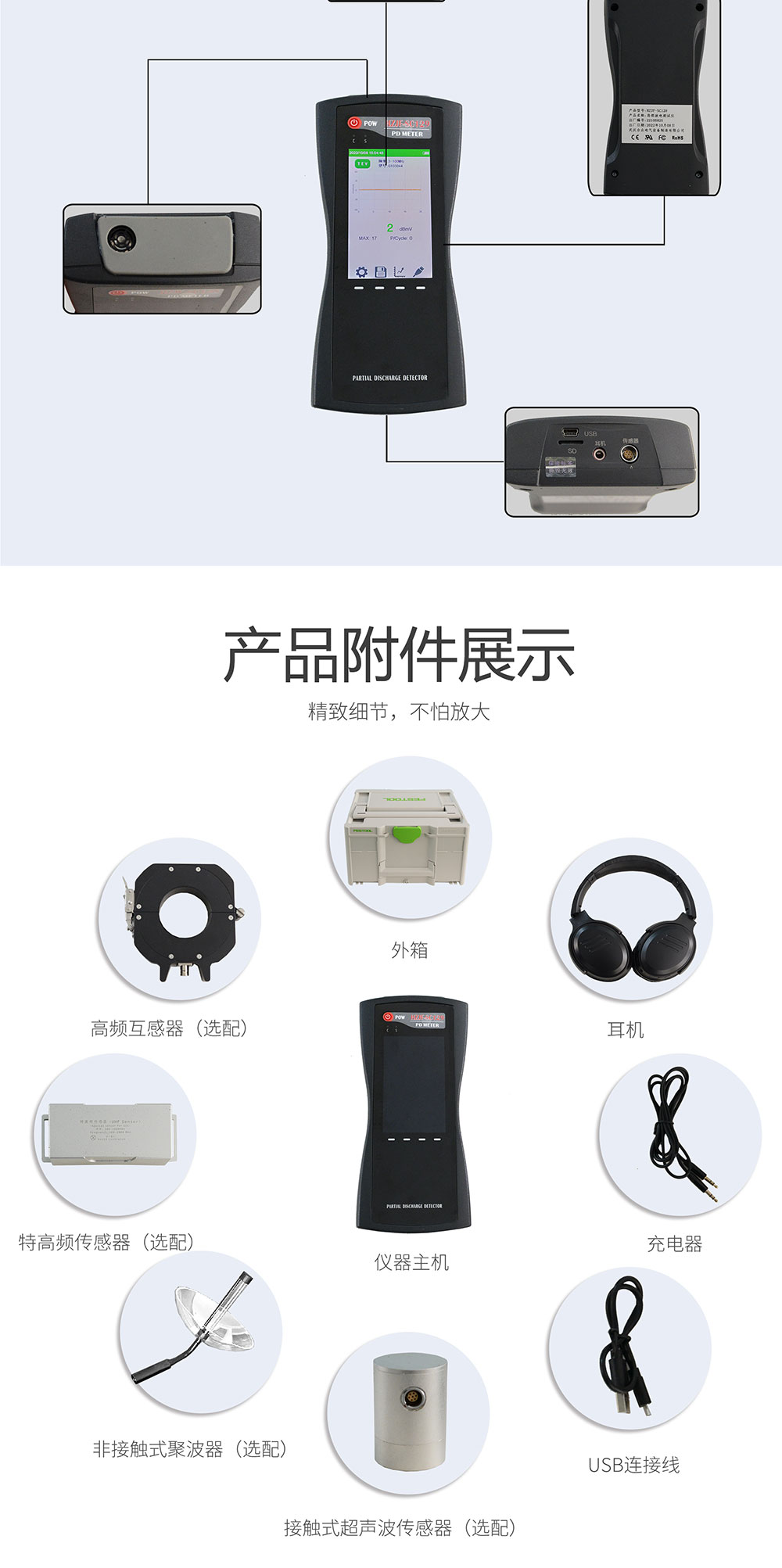

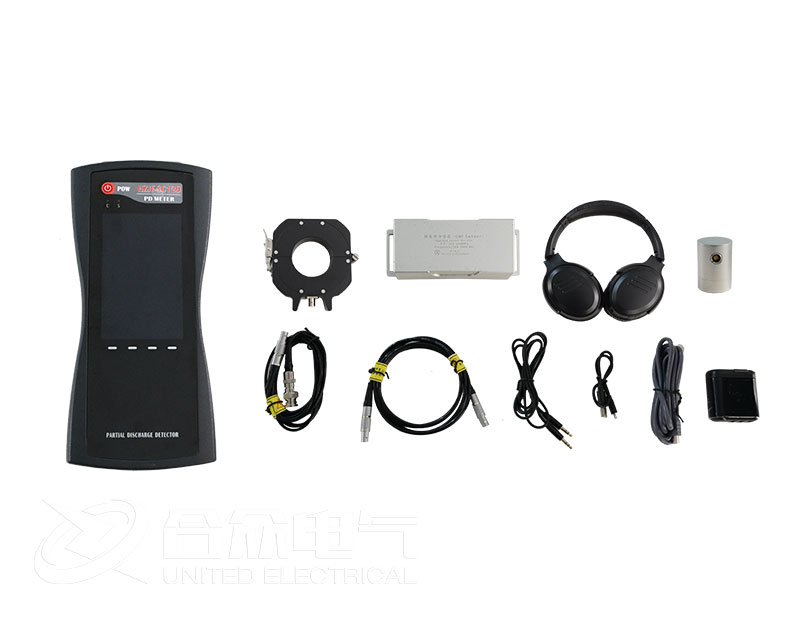

产品附件
产品图集

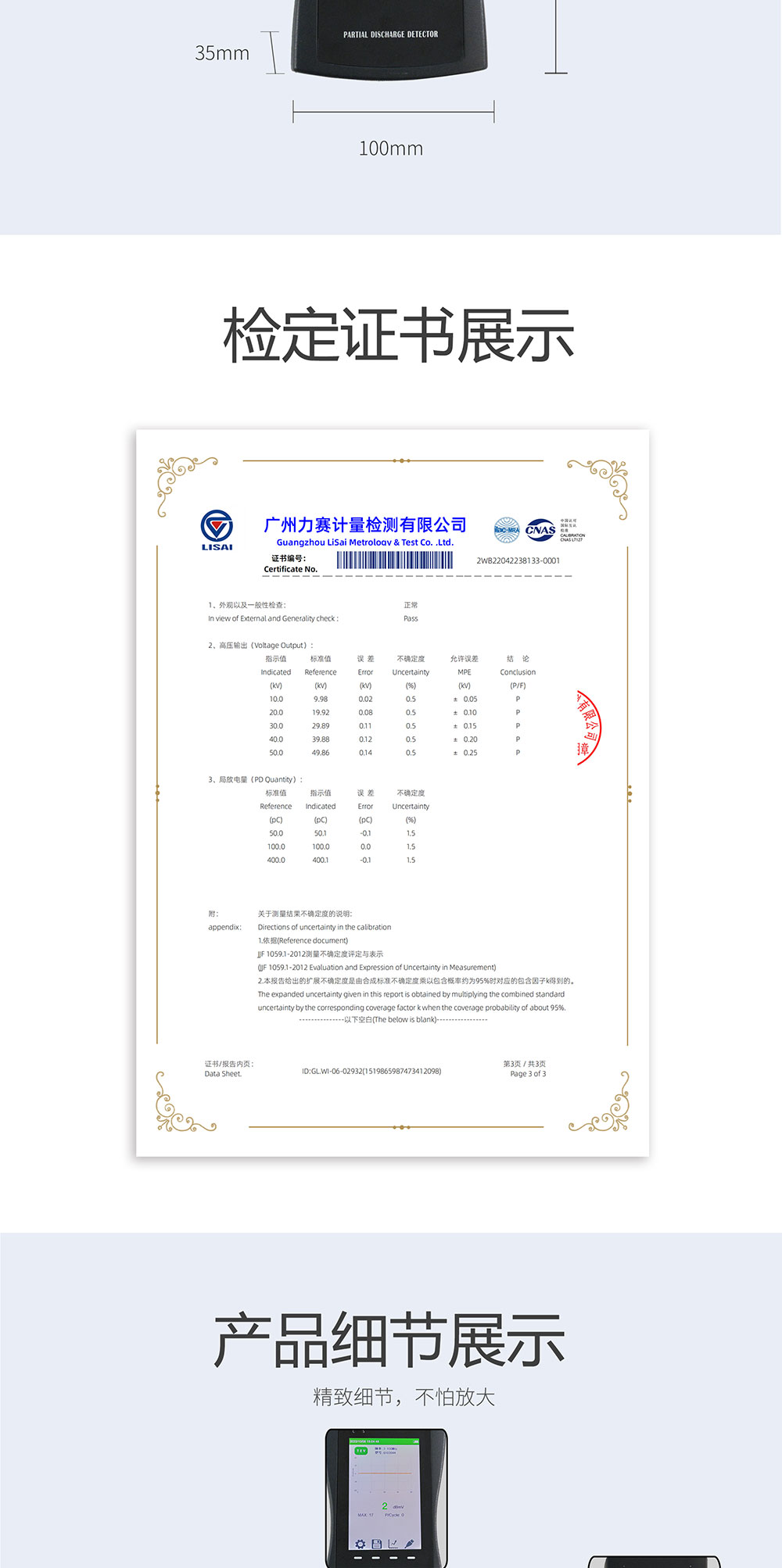

产品证书

武汉市合众电气研发、生产的产品均严格按照国际、国家标准及行业规程生产制造,并通过国家、各省级、市级电力研究所、计量中心及电力权威部门的检测。同时武汉市合众电气全面通过ISO9001国际质量管理体系认证、中华人民共和国制造计量器具许可证、GB/T19001-2008质量管理体系要求、GB/T24001-2004环境管理体系要求、GB/T28001-2011职业健康安全管理体系要求。

局部放电检测仪 手持便携式局放仪证书 局部放电检测仪 手持便携式局放仪 证书 局部放电检测仪 手持便携式局放仪 证书

售后保障

我们将严格按照《质量及售后服务承诺书》执行相关产品服务,我们一如既往地深信优质、系统、全面、快捷的服务是企业发展的基础。经过多年的不断探索和进取,我们形成了"以客户为核心、以质量为企业的第一生命"的服务理念。并以严格的质量管理、先进的技术创建国内一流的服务企业为目标,制定了"规范管理制度,严格过程控制,保证产品质量,服务顾客满意"的质量方针,多年来坚持"用户第一"的原则,构建良好的销售、售后服务体系,为客户提供更优质的售前、售中及售后服务!


我们的售后服务承诺是:“3个月内包退,1年内包换、3年免费维修,终身维护”。在未来的日子里,我们将一如既往的坚持三类星级服务!

注:产品详细信息以实物为准,请购买前与销售人员进行确认,具体型号参数请参考说明书。
