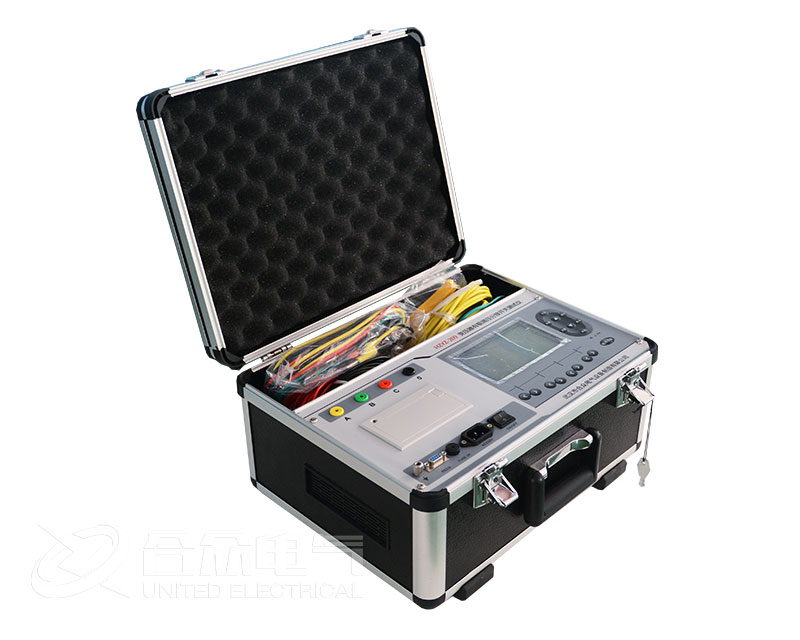

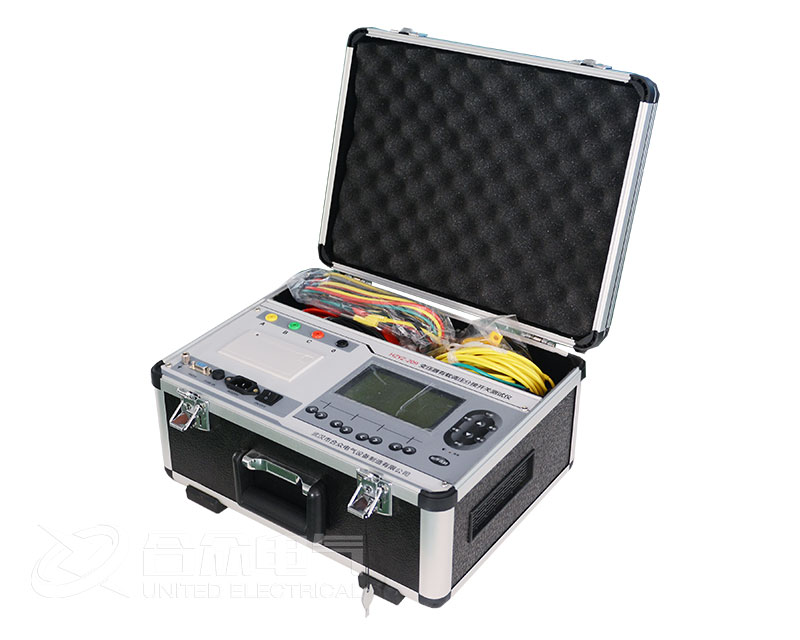

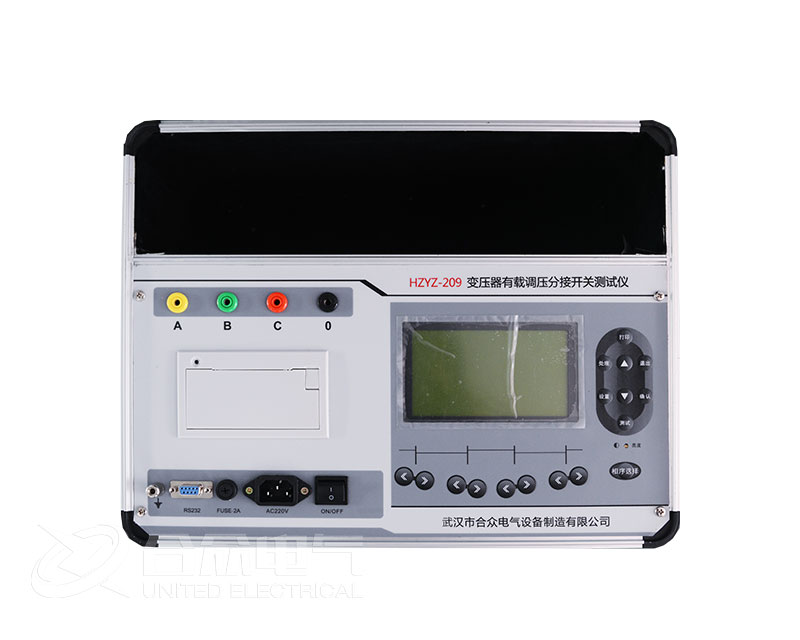

有载调压分接开关测试仪 HZYZ-209

变压器有载调压分接开关测试仪,适用于电力设备预防性试验及变压器大修中及时诊断出有载分接开关的潜在故障。执行标准:DL/T 846.8-2017。

  • 1、三通道可同时记录A、B、C三相;

    2、可自动捕捉和显示过渡过程中过渡电阻及时间跳变的过程;

    3、在一台仪器内可实现对有载分接开关各种参数的测量。

注:
拨打免费服务热线400-027-8848,获取更多详情价格、技术支持服务!
  • 点击在线咨询
  • 专业权威检测合格证书
  • 简介
  • 参数
  • 附件
  • 证书
  • 资料下载
  • 售后保障
  • 产品彩页
  • 方案
  • 操作视频

一、产品概述:

变压器有载开关测试仪,是用于测量和分析电力系统中电力变压器及特种变压器有载分接开关电气性能指标的综合测量仪器。它采用计算机控制,通过特殊设计的测量电路,可实现对有载分接开关的过渡时间、过渡波形、过渡电阻、三相同期性、等参数的测量。用户可根据需要和现场条件,直接由分接开关引线进行测量,也可由变压器三相套管及中性点直接接线测量。

该仪器具有对所测数据进行分析、存贮、打印等功能。解决了目前电力变压器有载分接开关测量方法落后,没有专用测试手段的问题。可在电力设备预防性试验及变压器大修中及时诊断出有载分接开关的潜在故障,对提高电力系统运行的可靠性具有重要意义。

产品别称:有载开关测试仪、有载调压分接开关测试仪、变压器有载开关测试仪、有载分接开关测试仪。

二、产品特点:

1、光线示波器功能:仪器分三通道可同时记录A、B、C三相,仪器可自动捕捉和显示过渡过程中过渡电阻及时间跳变的过程。不受天气影响,功能远比光线示波器优越。

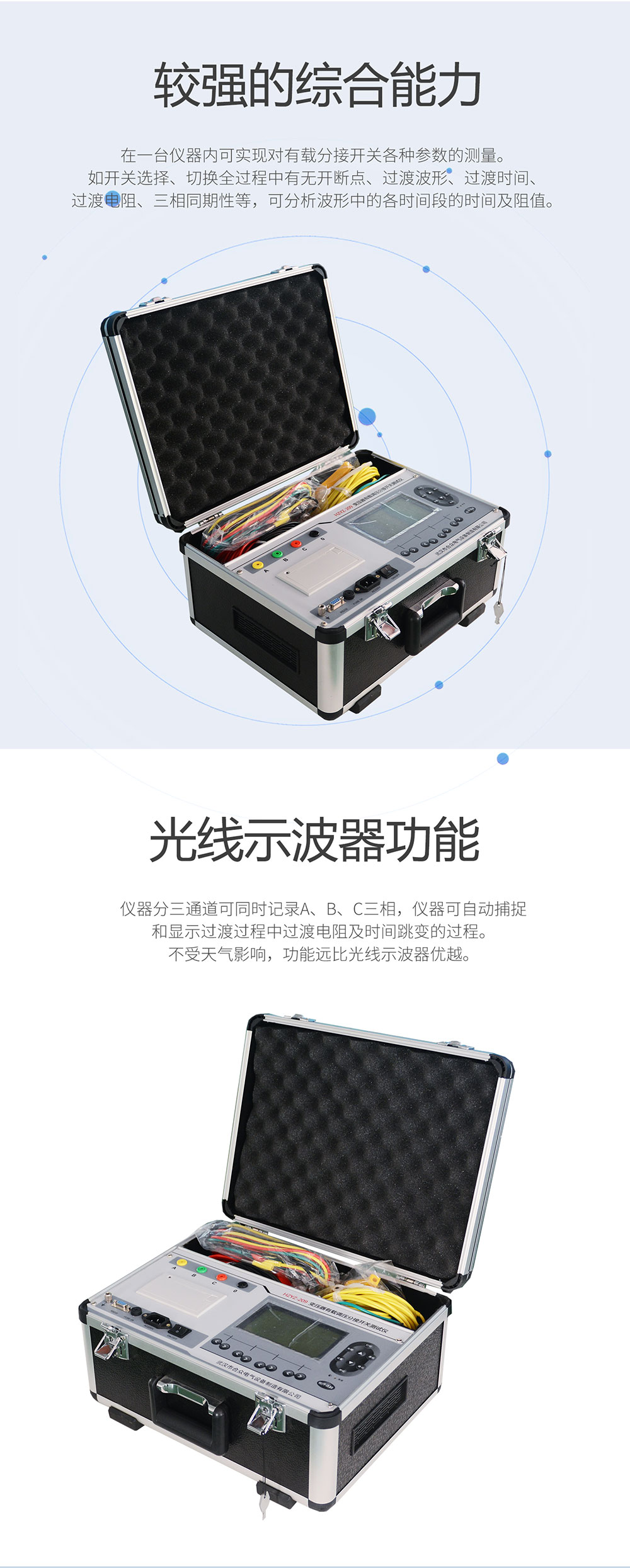

2、较强的综合能力:在一台仪器内可实现对有载分接开关各种参数的测量。如开关选择、切换全过程中有无开断点、过渡波形、过渡时间、过渡电阻、三相同期性等。配合各功能按键,可分析波形中的各时间段的时间及阻值。

3、该仪器具有对所测数据进行分析、存贮、打印等功能。

4、具有良好的抗干扰性能:全铝合金机箱和仪器内配有电源噪音滤波器及抗干扰电路,可在电源质量较差, 且有强电磁场干扰的现场进行可靠测量。

5、数据保持:使用者所测量的数据及波形,可保存在仪器内。所存贮的波形多达128组,不会因断电而丢失,

6、数据通讯:现场存贮的试验结果可通过专用数据线经串口传送到计算机里保存。

产品参数

1、三路独立测试电源,最大输出电流0.5A;

2、仪器设置采样率10~20KHZ;

3、单次波形最大存储时间6.4秒。

4、过渡电阻测量范围:Y/0型变压器1-40W,Y型变压器1-20W。

5、测量精度:1-5W,Δ≤±10%.5-40W,Δ≤±5%    时间误差:Δ≤±1%。

6、显示器:240´128T、T6963C控制器;

7、处理部分:高速8位微处理器,数据存储器512K字节,所存贮的波形多达128组;

8、高速A/D转换器,最高采样率可达400KHZ;

9、电源:220V ±10%  功率:200W。

产品彩页

变压器有载调压分接开关测试仪变压器有载调压分接开关测试仪变压器有载调压分接开关测试仪变压器有载调压分接开关测试仪变压器有载调压分接开关测试仪变压器有载调压分接开关测试仪

产品附件

产品图集
产品证书


企业产品严格按照国际、国家标准及行业规程生产,通过国家、各省级、市级电力研究所、计量中心及电力权威部门的检测,全面通过ISO9001国际质量管理体系认证、中华人民共和国制造计量器具许可证、GB/T19001-2008质量等管理体系要求。

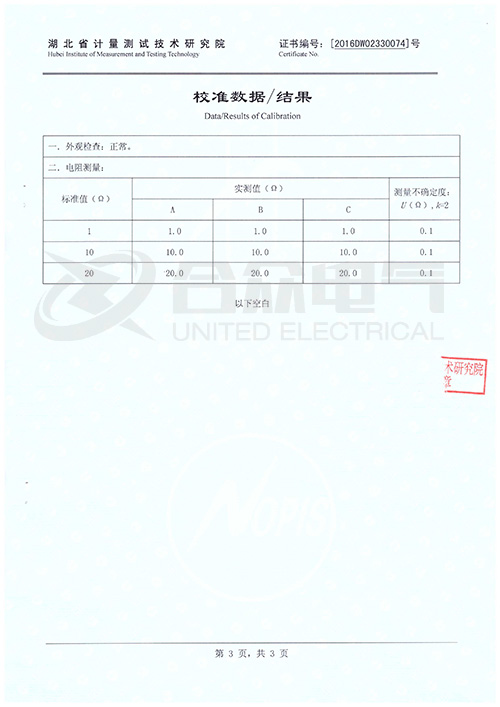

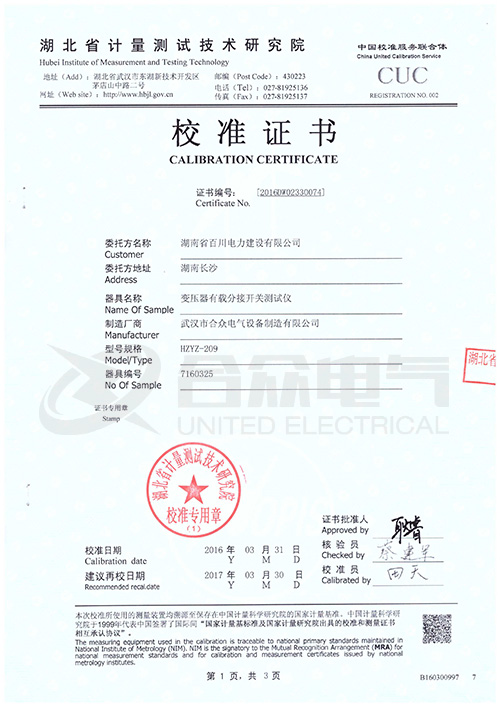

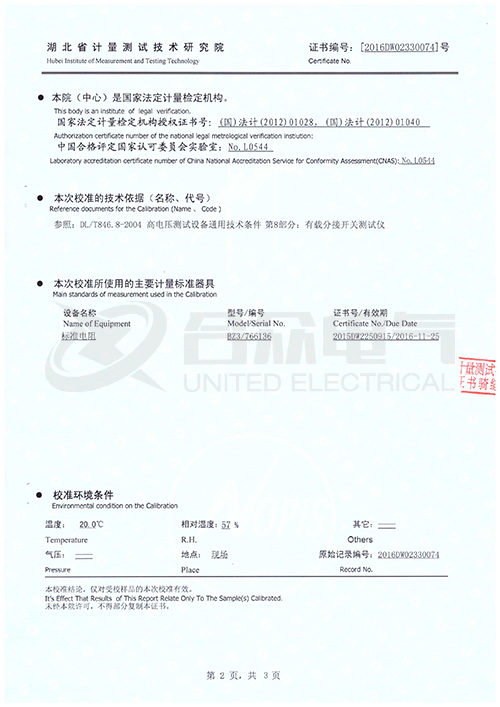

有载调压分接开关测试仪证书 有载调压分接开关测试仪证书 有载调压分接开关测试仪证书

  注: 1.产品外观以实际产品为准,技术参数与型号如有变动,恕不另行通知,如有盗用或复印行为,将追究法律责任。

  2.了解更多产品信息请进入产品中心,服务热线:400-027-8848

售后保障

我们将严格按照《质量及售后服务承诺书》执行相关产品服务,切我们一如既往地深信优质、系统、全面、快捷的服务是企业发展的基础。经过多年的不断探索和进取,我们形成了"以客户为核心、以质量为企业的第一生命"的服务理念。并以严格的质量管理、先进的技术创建国内一流的服务企业为目标,制定了"规范管理制度,严格过程控制,保证产品质量,服务顾客满意"的质量方针,多年来坚持"用户第一"的原则,构建良好的销售、售后服务体系,为客户提供更优质的售前、售中及售后服务!


我们的售后服务承诺是:“3个月内包退,1年内包换、3年免费维修,终身维护”。在未来的日子里,我们将一如既往的坚持三类星级服务!

注:产品详细信息以实物为准,请购买前与销售人员进行确认,具体型号参数请参考说明书。

本服务承诺最终解释权归武汉市合众电气设备制造有限公司所有。

如有任何疑问,欢迎致电:400-027-8848。
