变频式互感器CT/PT分析仪测试方法及步骤

互感器CT/PT分析仪方法及步骤,测试开机后进入主界面,先选择被测互感器类型:CT或PT.

注意:测试前请确定被测互感器完全处于离线状态。

CT/PT二次绕组直流电阻测试:

测试仪端口S1、S2接被测互感器的二次绕组,接线完成后,选择“分项检测”选择“直阻”测试项目并开始试验,试验结束将显示相应测试结果。

CT综合测试:励磁、直阻、变比、极性、角差、比差测试:

测试仪端口P1/P2接被测CT一次侧对应P1/P2端,测试仪的S1、S2接至被测CT二次绕组,接线完成后,点击“开始测试”,试验结束将显示相应测试结果。

注:若没有按照铭牌选择额定一次和二次电流,则角差和比差结果错误,变比结果不受影响。

PT变比、极性、角差、比差测试:

测试仪端口P1/P2接被测PT二次绕组(低压侧),测试仪端口S1/S2接被测PT一次绕组(高压侧),接线完成后,点击“变比极性”即开始试验,试验结束将显示变比、极性、角差、比差测试结果。

注:若没有按照铭牌选择额定一次和二次电压,则角差和比差结果错误,变比结果不受影响。

严重警告:若PT高压侧与低压侧的测试线接反,将对测试仪造成严重损害。

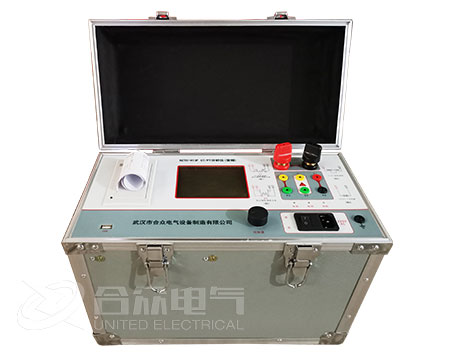

互感器CT/PT分析仪(变频)

PT励磁(伏安)特性、直阻:

测试仪的端口S1、S2接至被测PT的二次绕组。选择“励磁”或“直阻”,即可自动测出相应结果。

CT/PT二次实际负载测试:

对互感器二次回路实际负载测试时,首先根据被测互感器铭牌设置好额定负荷、额定电压或电流。测试线一头接设备K1、K2端口,另一端接至被测二次负载,接线完成后,选择进入“负荷”测试项目并开始试验,试验结束将显示相应测试结果。

一次通流测试:

参照图5进行 接线,用一根大电流线(红)接测试仪的L1端,线的另一端接被测互感器的L1端;另一根大电流线(黑)的一端接测试仪的L2,另一点接被测互感器的L2端,被测互感器的二次侧接负载,接线完成后,进入一次通流测试界面,设置好电流并开始试验,电流保持5分钟。

自动退磁:

进入CT分项检测菜单,选择励磁实验,每做一次励磁试验,即可完成一次铁芯退磁。
