直流电阻快速测试仪交直流测试操作方法

  直流电阻快速测试仪是变压器制造中半成品、成品出厂试验、安装、交接试验及电力部门预防性试验的必测项目,能有效发现变压器线圈的选材、焊接、连接部位松动、缺股、断线等制造缺陷和运行后存在的隐患。武汉市合众电气研发生产的直流电阻快速测试仪,整机由单片机控制,自动完成自检、数据处理、显示、打印等功能,具有自动放电和放电指示功能。仪器测试精度高,操作简便,可实现变压器直阻的快速测量。

  直流电阻快速测试仪具体的使用方法如下:

  A:直流电源测试: 闭合总电源开关,相应有指示灯亮,按下“启停”键,即可进行测试。测试完毕,按下“复位键”,仪器显示“正在放电”,等仪器返回到开机的界面,关闭总电源开关,相应的指示灯熄灭,再转换测试夹,进行再次测试。

  B、交流电源测试: 接上交流AC220V电源,“充电”指示灯亮,闭合总电源开关,相应的指示灯亮,同直流测试方法类似。 特被注意:测试完毕后,必须按“复位键”等仪器返回开机界面后,才能关机进行下次测试.

  直流电阻测试仪面板操作方法:(◇本机共设“选择”、“确定”、“复位”共三个按键)

  1、电阻测量 仪器开机或按复位键后,进入初始状态

  (1)。此时光标指针指向“电阻”,直接按“确定”键进入状态

  (2),显示变化的充电电流和测量时间,充电完成后自动进入状态

  (3),显示电阻值、测量电流和测量时间,此时每按一次“确定”键则储存一次测量结果(带打印机的机型同时打印出测量结果)。按“复位”键退出电阻测量,进入状态

  (4),显示放电电流。放电结束后,自动回到初始状态

  (5),完成一次电阻测量。

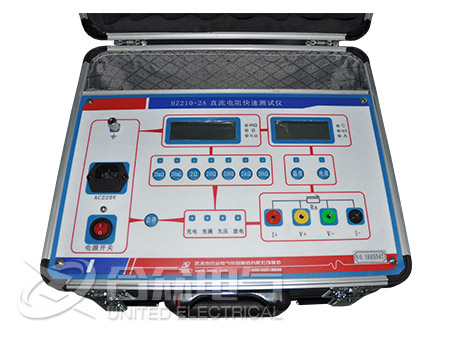

直流电阻快速测试仪

  2、编号设置 输入设备编号有助于内存数据的查找,在初始状态

  (1),将光标指针指向“设置”按“确定”键进入状态

  (2),显示当前设备编号。再按“确定”键进入状态

  (3),提示输入新设备编号,此时按“选择”键可使当前输入位从‘0’到‘9’,再从‘A’到‘Z’循环显示,找到所要的数字或字母后按“确定”键即输入一位,再按同样的方法输入下一位,输入完六位后,回到状态

  (4),显示新输入的设备编号。按“复位”键回到初始状态。

  3、内存操作 在初始状态

  (1),将光标移至“内存”按“确定”键进入状态

  (2),显示当前存储器记录总数,此时按“选择”键可进入状态

  (3),从最新的记录开始依此显示存储器记录内容,NNNNNN表示该记录设备编号,MM表示该设备第MM个电阻值,在测量过程中每按一次“确定”键存储测量结果时,MM值加1。每输入新的设备编号,MM值从1开始重新累计。同时按“选择”和“确定”键将清除存储器全部数据,按“复位”键退出内在操作返回状态

  (4)。存储器最多可存储120次测量结果,超过120次以后最老的记录将被覆盖。存储器内容在断电条件下可长期保持不丢失。
