直流高压发生器特点及常见故障处理

  1、同类产品体积更小、重量更轻、更美观、更可靠、操作简便、功能齐全,便于野外使用。

  2、采用先进技术、工艺制造,率先应用最新的PWM中频脉宽调制技术、脉冲串逻辑阵列调制,采用大功率IGBT器件和电压大反馈,从而使输出高压稳定度更高,波纹系数更小。

  3、仪器主要部件均选用美、德、日等国进口先进技术的元器件,经久耐用,不怕连续对地直接短路放电。

  4、精度高、测量准确。电压、电流表均为数字显示,电压分辨率为0.1kV,电流分辨率为1uA,控制箱上电压表直接显示加在负载试品上的电压值,使用时无需外加分压器,接线简单。仪器具有高、低压端测量泄漏电流,高压端采用圆形屏蔽数字表显示,不怕放电冲击,抗干扰性能好,适合现场使用。

  5、电压调节稳定度高,全量程平滑调压,输出电压调节采用进口单个多圈电位器,升压过程平稳,调节精度高。

  6、负极性输出、零启动、连续可调、有过电压、过电流、回零、接地保护、特有断线保护等各种保护功能。自动保护电路功能强,保护完善可靠,使操作安全,各种技术指标均优于行业标准。

  7、增设了高精度75%VDC-1mA的功能,做氧化锌避雷器测量带来极大的方便。轻轻一按无须计算。本仪器控制箱上有75%的电压功能键,在做避雷器试验时,当电流升到1000uA时、就按下0.75UDC--1mA的按钮,这时电压表、电流表所显示的值就是75%的数据,做完后应立即将调压电位器回到零位上,并应立即按绿色按钮,切断高压并关闭电源开关。再做其它的试验。

  8、方便的过电压整定设置功能,采用了数字拨盘开关,能将整定电压值直观显示,使你操作更随意,显示数值单位为kV。

  9、倍压筒采用美国技术研制生产,中频变压器经有关专家特殊设计、体积小,容量大,过载能力强,便于现场作业试验。

  10、底部设有三只内藏式支撑脚,增加了倍压筒的稳定性。(适用于200KV)

  11、控制箱上盖可作为防风底座,可与倍压筒接插,增强倍压筒的稳定性。

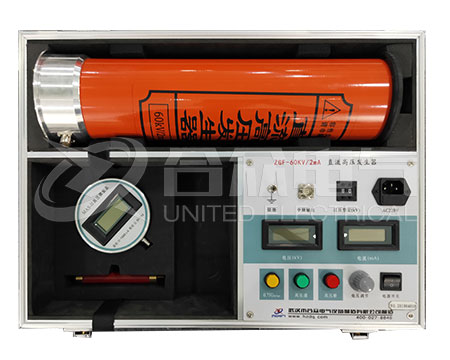

直流高压发生器

  试验中使用注意事项:

  1、为确保人身安全,在此反复提醒用户注意控制箱及倍压筒的良好接地以及停机后的试品及倍压筒放电问题。

  2、防止异物进入控制箱,如控制箱有风扇时,应经常检查风扇是否正常运转。

  3、当倍压筒绝缘筒脏污时请用干布擦净,不可用酒精,汽油等有机类溶剂擦洗。可用洗涤剂清洗绝缘筒表面,等风干后方可使用,运输或不使用时请放入箱内。

  4、换保险管时,请按保险管座旁标定的安培数更换保险管。

  5、若高压屏蔽微安表上显示"LOW BAT"时,请更换9V电池,以避免测量误差。

  6、未经允许,请勿开启控制箱及倍压筒,否则会影响产品的保修,自行拆卸厂方概不负责。

  7、仪器运输时应避免雨水浸蚀,严防碰撞和坠落。

  常见故障检查及处理:

  1、电源开关接通后绿灯不亮,故障原因:1) 电源线开路;2) 电源保险丝熔断更换电源线;处理方法:更换保险丝。

  2、按红色按钮红灯不亮,故障原因:调压电位器未回零;处理方法:电位器回零。

  3、按红色按钮红灯亮,一升压红灯灭,绿灯亮;故障原因:高压输出端搭地试品短路,处理方法:检查输出电缆,检查被试品。

  4、升压过程中红灯灭,绿灯亮;故障原因:试品放电或击穿过压或过流保护动作;处理方法:检查被试品重新设置整定值。
