工频无局放耐压试验装置 HZJF-15KVA/150KV 全自动

全自动工频无局放耐压试验装置,适用于对各种高压电气设备、电器元件、绝缘材料进行工频或直流高压下的绝缘强度试验,是高压试验中不可少的重要设备。

  • 外形美观、布局合理、运行稳定、适用性广。

    全自动控制、数字式局部放电测试仪、操作简单。

    测试数据准确、可兼顾工频耐压的测试。

    测试软件自主开发、便于分析。

注:
拨打免费服务热线400-027-8848,获取更多详情价格、技术支持服务!
  • 点击在线咨询
  • 专业权威检测合格证书
  • 简介
  • 参数
  • 附件
  • 证书
  • 资料下载
  • 售后保障
  • 产品彩页
  • 方案
  • 操作视频

一、产品概述:

全自动工频无局放耐压试验装置,适用于供配电系统,电力变压器制造厂、工矿企业、科研部门等,对各种高压电气设备、电器元件、绝缘材料进行工频或直流高压下的绝缘强度试验,是高压试验中不可少的重要设备。巧妙的将无局放试验装置(变压器控制部分)和局部放电检测仪结为一体,外观亮丽轻巧,使测试过程更加方便简单。

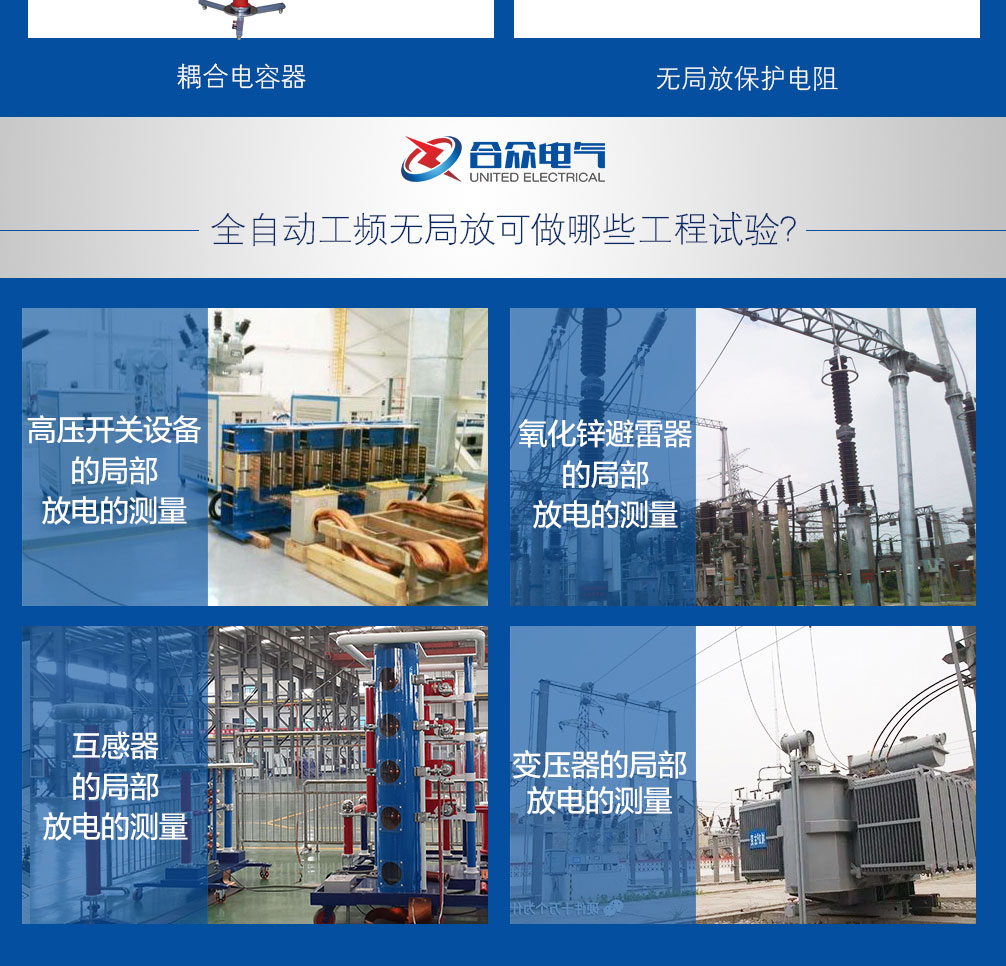

全自动工频无局放耐压试验装置,是近年来新研制生产的又一新颖局部放电检测试验设备。广泛适用于变压器、互感器、高压开关、氧化锌避雷器、电力电缆等各种高电压电工产品的局部放电的测量,产品的型式试验,绝缘的运行监督等。本仪器检测灵敏度高,试样电容覆盖范围大,适用试品范围广,输入单元(检测阻抗)配备齐全,频带组合多(九种)。仪器经适当定标后能直读放电脉冲的放电量。指针式表头和数字式表头同时显示,指针式表头能按需要方便地选择对数刻度或线性刻度指示。

二、使用条件:

1、环境温度:-25--+45℃

2、海拔高度:<100M

3、相对湿度:<90%

4、使用场地内应无严重影响绝缘的气体、蒸气、化学性尘埃及其它爆炸性和腐蚀性介质。



产品参数

1、控制台

(1)电源输入:AC220V/380V  ±10%

(2)容    量:10KVA—500KVA

(3)输入电流:45--1350A

(4)输出电压:0—250--630V

(5)输出电流:0-40-850A

(6)电压测量精度:±0.5%

(7)电流测量精度:±0.5%

2、局放仪

(1)可测试品的电容量范围6PF—250µF

(2)检测灵敏度

输入单元序号

调谐电容

单位

灵敏度(微微库)(不对称电路)

1

6-25-100

微微法

0.02

2

25-100-400

微微法

0.04

3

100-400-1500

微微法

0.06

4

400-1500-6000

微微法

0.1

5

1500-6000-25000

微微法

0.2

6

0.006-0.025-0.1

微  法

0.3

7

0.025-0.1-0.4

微  法

0.5

8

0.1-0.4-1.5

微  法

1.0

9

0.4-1.5-6.0

微  法

1.5

10

1.5-6.0-25

微  法

2.5

11

6.0-25-60

微  法

5.0

12

25-60-250

微  法

10

7R

电  阻


0.5

(3)放大器频带:

低端:10KHZ、20KHZ、40KHZ任选

高端:80KHZ、200KHZ、300KHZ任选

(4)放大器增益调节:粗调六档,档间增益20±1db;细调范围≥20db

(5)时间窗

窗宽:可调范围15゜~150゜

窗位置:每窗可旋转0゜~170゜

两个时间窗可分别开或同时开

(6)放电量表:

指针式表头:对数刻度1-10-100误差<±5%(以满刻度计)

线性刻度0-100   误差<±5%(以满刻度计)

数字表头:以31/2LED数字显示

误差<±5%(以满刻度计)

(7)椭圆时基:

频率50HZ、100HZ、150HZ、200HZ、400HZ

椭圆旋转:以30゜为一档,可作120゜旋转。

显示方式:椭圆——直线

(8)试验电压表:

量程:0-100KV(可扩展)

显示:31/2数字电压表指示

精度:优于±5%(以满刻度计)

(9)内、外零标功能

3、无局放工频试验变压器

(1)额定容量:10--500KVA

(2)原边额定电压:200-600V       原边额定电流:50-850A

(3)副边输出电压:100-500KV      副边额定电流:100-1000mA

(4)空载电流:5%

(5)波形畸变率:≤3%

(6)测量绕组电压:100-500V       测量电压比:1:1000

(7)过压能力:在110%UH时间60S下过电压不造成试验变压器绝缘损坏,此时波形畸变率≤5%

(8)绝缘水平:低压端工频耐5KV/min

(9)介质损耗:≤0.5%

(10)局部放电量:100%UH下小于5PC,80%UH下小于3PC

4、耦合电容器

(1)额定电压:100-500KV

(2)电容量:500-1000PF

(3)分压比:1000:1

(4)介质损耗:<0.2%

(5)测量精度:≤±1%

5、隔离滤波变压器

(1)输入电压:200-600V±10%

(2)输出电压:200-600V±10%

(3)额定容量:10-500KVA

(4)空载损耗:≤5%

(5)阻抗电压:≤5%

(6)阻尼电阻功率:20-10000W

(7)衰减特性:10KHZ-100KHZ>20DB,100KHZ-30MHZ>60DB

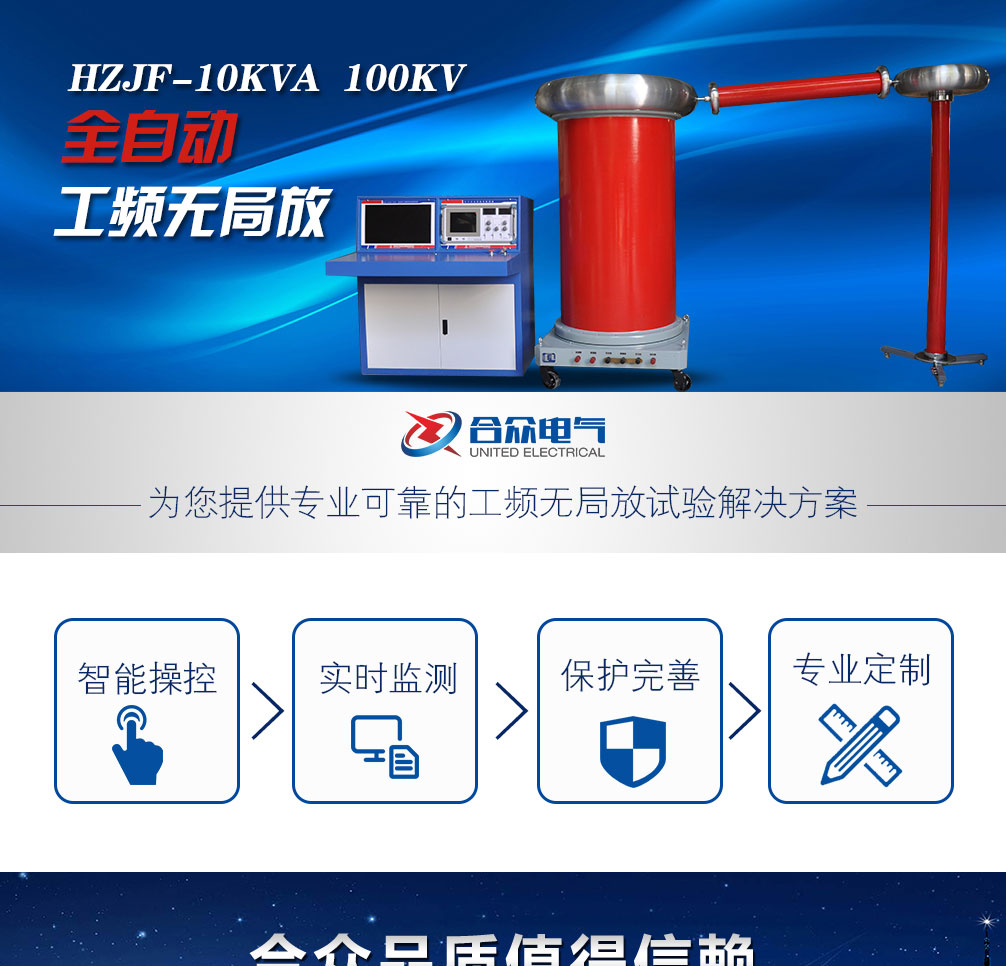

产品彩页

无局放耐压试验装置 无局放耐压试验装置工频无局放耐压试验装置无局放耐压试验装置工频无局放耐压试验装置

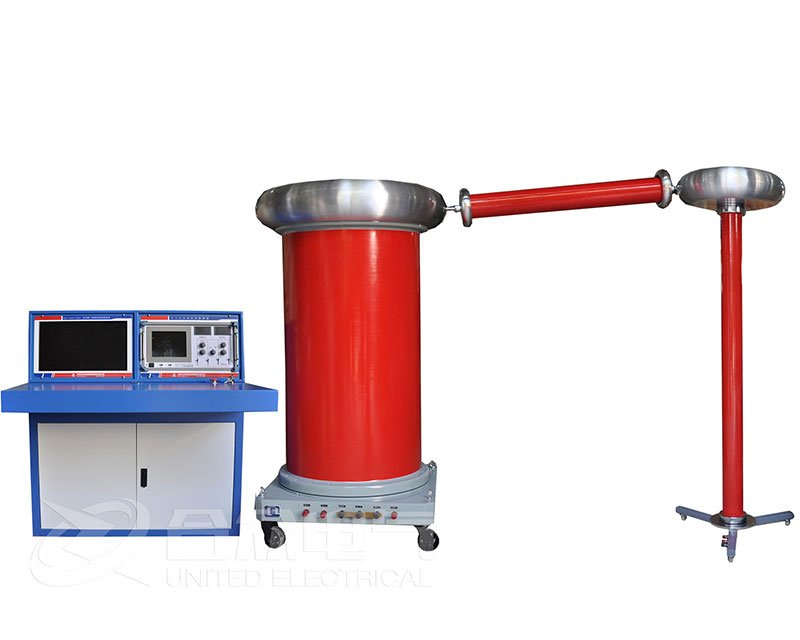

产品附件

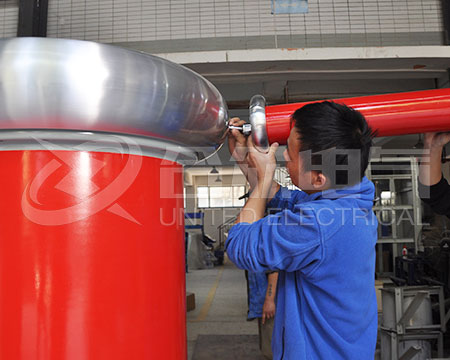

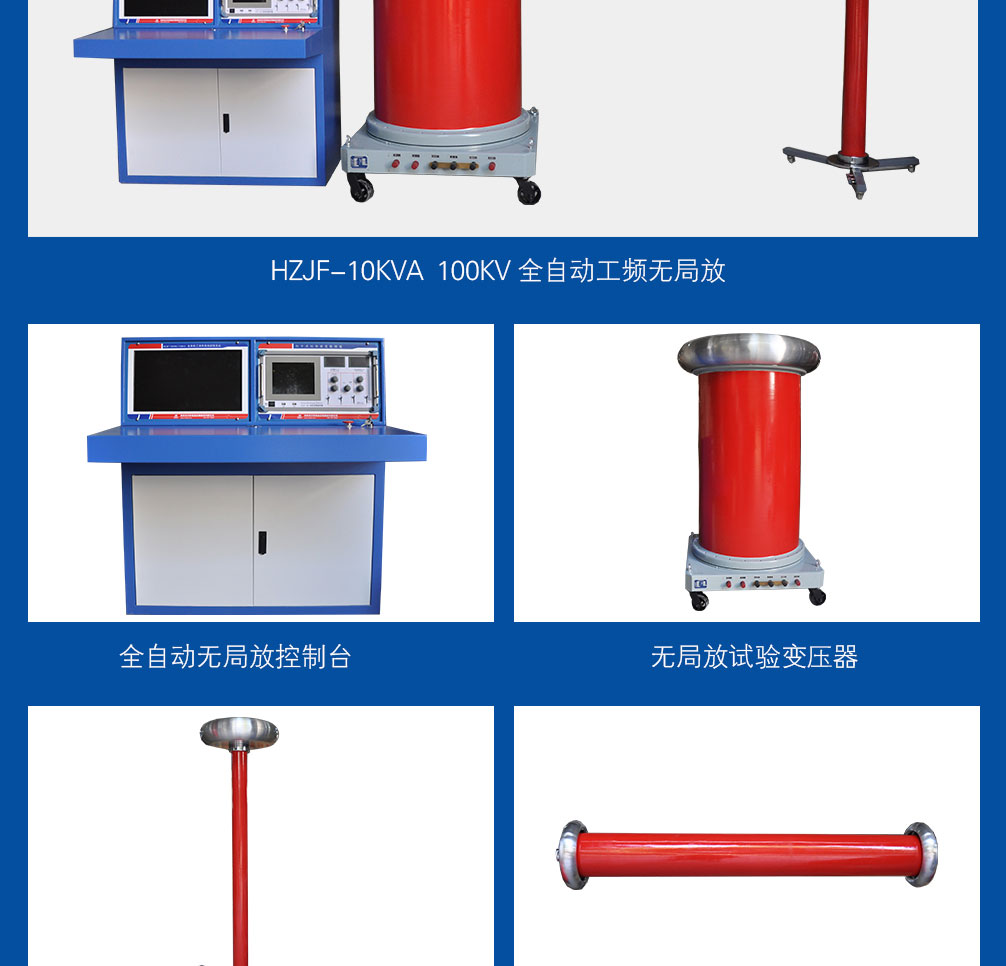

产品附件图

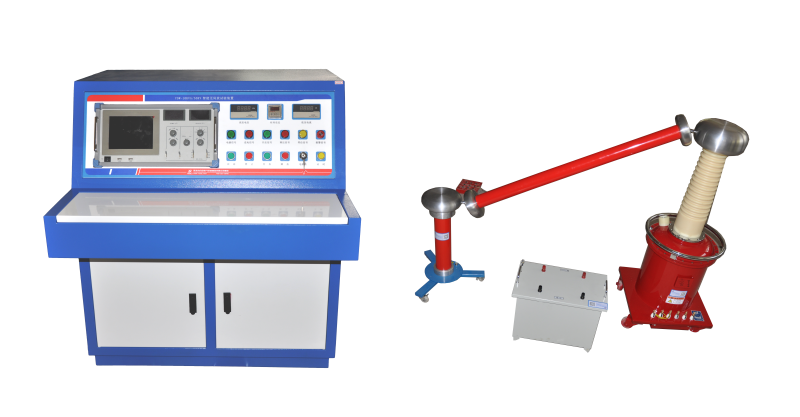

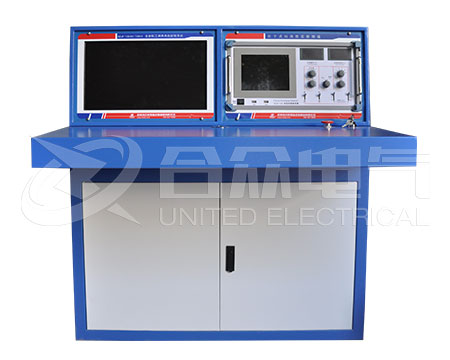

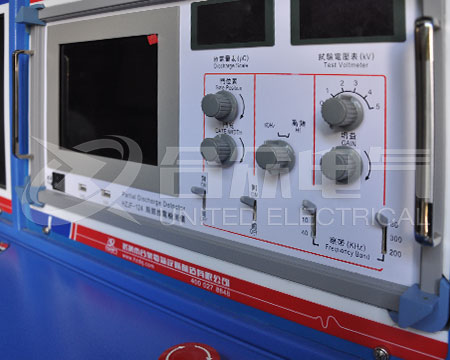

  • 全自动无局放控制台全自动无局放控制台

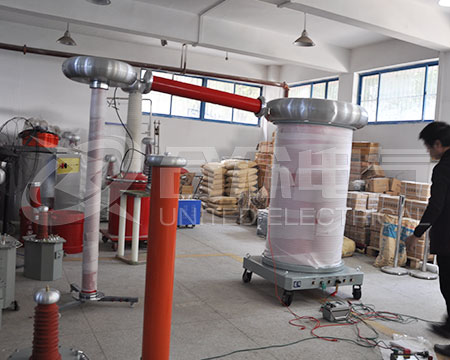

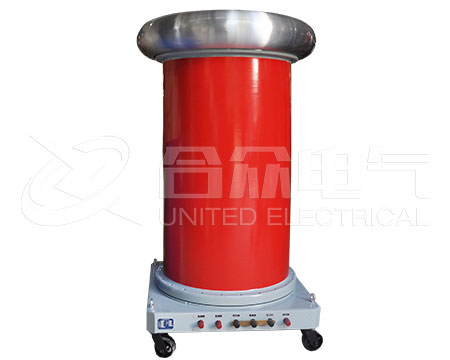

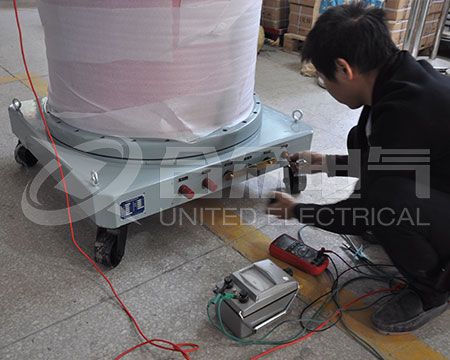

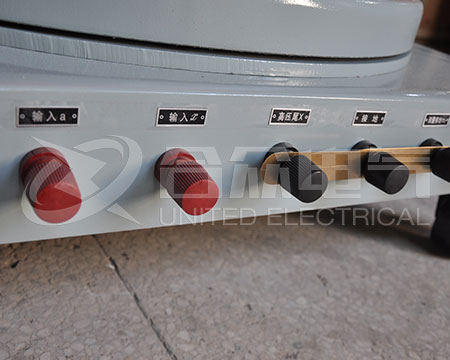

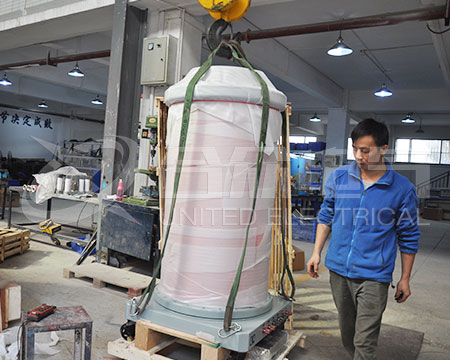

  • 无局放试验变压器无局放试验变压器

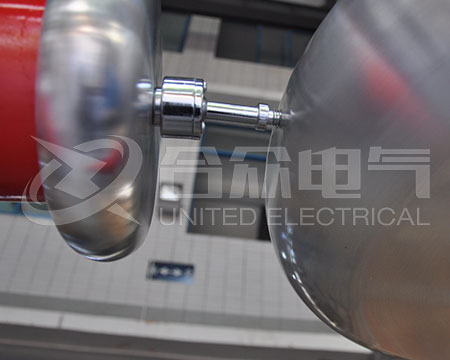

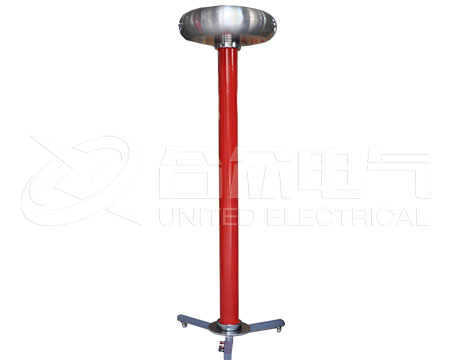

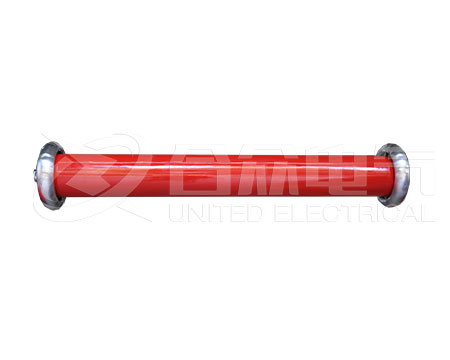

  • 耦合电容器耦合电容器
