接地电阻测试仪的测量方法与注意事项

  接地电阻测试仪,接地电阻表,接地表用于电力、通信、铁路及工矿企业等部门各种装置接地电阻值的测量。同时,数字接地电阻测试仪可测量土壤电阻率及地电压。

  接地电阻测试仪测试方法:

  1、将仪表放置水平位置,检查检流计的指针是否在中心线上,否则应用零位调整器将其调整于中心线上。

  2、将“倍率标度”置于最大倍数,慢慢转动发电机的摇把,同时转动“测量标度盘”使检流计的指针指于中心线上。

  3、当检流计的指针接近平衡时,加快发电机摇把的转速,使其达到每分钟120转以上,同时调整“测量标度盘”,使指针指于中心线上。

  4、如“测量标度盘”的读数小于1时,应将倍率置于较小的倍数,在重新调整“测量标度盘”以得到正确的读数。

  5、在填写此项记录时,应附以电阻测试点的平面图,并应对测试点进行顺序编号。

  接地电阻测试仪注意事项:

  1、接地线路要与被保护设备断开,以保证测量结果的准确性。

  2、下雨后和土壤吸收水分太多的时候,以及气候、温度、压力等急剧变化时不能测量。

  3、被测地极附近不能有杂散电流和已极化的土壤。

  4、探测针应远离地下水管、电缆、铁路等较大金属体,其中电流极应远离10m以上,电压极应远离50m以上,如上述金属体与接地网没有连接时,可缩短距离1/2~1/3。

  5、注意电流极插入土壤的位置,应使接地棒处于零电位的状态。

  6、连接线应使用绝缘良好的导线,以免有漏电现象。

  7、测试现场不能有电解物质和腐烂尸体,以免造成错觉。

  8、测试宜选择土壤电阻率大的时候进行,如初冬或夏季干燥季节时进行。

  9、随时检查仪表的准确性,(每年送计量单位检测认定一次)

  10、当检流计灵敏度过高时,可将电位探针电压极插入土壤中浅一些,当检流计灵敏度不够时,可沿探针注水使其湿润。

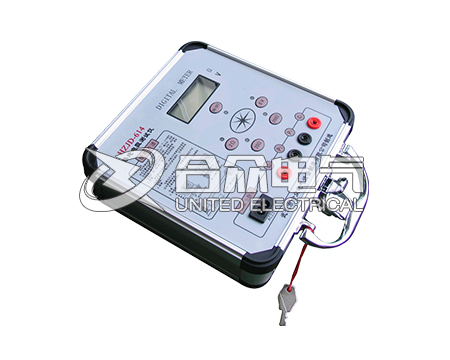

接地电阻测试仪

  武汉合众电气生产的HZJD-614接地电阻测试仪产品特点:

  1、数字接地电阻测试仪结构上采用高强度铝合金作为机壳,电路上为防止工频、射频干扰采用锁相环同步跟踪检波方式并配以开关电容滤波器使仪表有较好的抗干扰能力

  2、采用DC/AC变换技术将直流变为交流的低频恒定电流以便于测量

  3、允许辅助接地电阻在0~1.8KΩ(RC),0~40KΩ(RP)之间变化,不致于影响测量结果

  4、本接地电阻表不需人工调节平衡,3(1/2)位LCD显示,除测地电阻外,还可测低电阻导体电阻、土壤电阻率以 及交流地电压。如若测试回路不通表头显示“1”代表溢出,符合常规测量习惯
