微机继电保护测试仪距离和零序保护试验方法

在110KV及以上线路保护中一般都设置了距离和零序保护作为线路的主保护，而且经常集中在一套保护装置中。距离和零序保护测试模块就是针对这种情况开发的能一次性自动测试完各种接地距离、相间距离和零序保护的软件。

能一次性自动完成多段距离和零序保护的各种故障定值的校验

能测试同一种故障下，保护三相同时或不同时跳闸的时间

能设置永久性故障，测试重合闸和永跳的时间

即可采用 Z、中方式，也可采用 R、X 方式设置阻抗定值通过设置“按键触发”的方式，能手动控制故障量的输出。

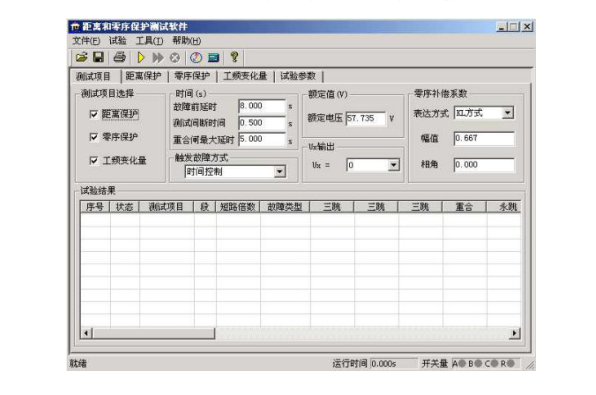

界面说明

测试项目：“距离保护”“零序保护”和“工频变化量”三个试验项目，即可以单选，也可以同时选择。

时间参量：故障前延时该时间常用于等待每次动作后保护整组复归，或者“TV 断线”信号消失，或者等待重合闸充电。若仅做保护定值测试而不投入重合闸，这个时间一般设为 2~10s.如果同时做重合闸试验时，则一般设为 15~25s。每进行一次故障测试，测试仪都首先进入“故障前延时”状态，输出三相额定电压 57.7V，三相电流为 0，然后再进入故障状态，输出所设置的故障量。

每次故障试验结束后，测试仪停止输出，在该时间状态下等待保护接测试间断时间点复归，一般设 0.5s 即可，也可设为0。

重合闸最大延时如果投入重合闸，每次故障测试同时做重合闸试验，则在该时间内等待重合闸信号。该时间应大于整定重合闸延时时间。

触发故障方式

从故障前状态到故障状态的触发方式有四种:时间控制、按键触发、开入 c 触发以及GPS 触发。

时间控制在该触发方式下，故障前状态的持续时间由“故障前延时”确定，时间到，自动进入故障状态。时间控制下，完全由测试仪自动试验，试验期间只需要根据提示投切相应的压板即可。

按键触发在故障前状态，按面板键盘上任意键，或鼠标点击软件上的触发键即进入故障态。按键触发方式能方便地实现人工控制试验过程。可以方便在试验期间观察保护的报文或打印试验结果。

开入c触发测试仪开入量 c 接收到变位信号即进入故障态。该功能可以实现用于多装置同时试验。

GPS触发将 GPS 信号接入背板通信接口，通过 GPS的PPM 脉冲对空间不同的两台测试仪进行联调试验。PPM 脉冲到时自动进入故障态。

零序补偿系数

提供了 KL、Kr/Kx、Z0/Z1 共三种表达方式。详细说明请参照微机继电保护测试仪“交流试验”章节的说明。

在进行接地距离测试时，必须正确设置零序补偿系数。

距离保护

只有选择了“距离保护”测试项目时，该页面才处于激活状态，允许设置相应参数。

相间短路阻抗和接地距离阻抗

1、可以打“√”选择需要进行哪几段保护试验

2、直接将保护整定值输入阻抗数据框中。定值可以选择按 Z-中 方式还是按R-X方式输入。

3、设置的每段试验电流必须大于保护的启动电流。并且相间距离试验中，其阻抗与电流的乘积约为 20-40V 内较好，不能超过57V;接地距离试验中，其阻抗与电流的乘积约为 20-30V 内较好，不能超过 57V。一般还应遵守阻抗(或电抗)越小，电流越大的原则才能保证测试更准确。

4、设置的各段“试验时间”必须大于该段的整定动作时间。例如:假设1段整定动作时间为 0s，11段为 0.5s，l 段为 1.0s。考虑到保护本身跳闸有一定的固定延时，可以设1、Il川 段的试验时间分别为 0.2s、0.7s、1.2s，如上图所示。这样，测试的理想结果将是:0.95倍时，本段动作，1.05 倍时，本段不动，下一段时间不够也动作不了。也可以将上述三段的时间均设置得大于第三段动作时间。这样，测试的理想结果将是:0.95 倍时，本段动作，1.05 倍时，本段不动，下一段动作。

5、将各段整定动作时间输入“整定时间”框内，该时间参量只起参考作用，不影响试验结果。

6、在“方向”栏中，用鼠标单击，可在“正向”与“反向”之间切换，这样能方便测试一些方向性的距离保护。

7、最后再选择需要测试的故障类型。其中单相接地故障用于接地距离阻抗校验，两相短路和三相短路用于相间距离阻抗校验。如过要做接地距离试验还需正确输入零序补偿系数。

试验阻抗倍数

根据保护校验的一般要求，软件提供了 0.8 倍、0.95 倍、1.05 倍和 1.2 倍等四种默认的校验倍数，其数值可以修改。如果保护在 0.95 倍或 1.05 倍下动作不正确，此时可改选0.8 倍或 1.2 倍，也可以自定义倍数进行测试。

零序保护

只有选择了“零序保护”测试项目时，该页面才处于激活状态，允许设置相应参数。如右图所示。零序保护的试验参数设置与距离保护的试验参数设置基本相同，设置时参考上文的说明。

短路计算方法

电压恒定方式

在这种方式下直接设置故障相电压。在试验时，无论故障电流多大，测试仪输出的故障相电压维持不变。“故障相电压角指故障时故障电压与故障电流夹角。

阻抗恒定方式

在这种方式下，在试验时，由故障电流和故障阻抗计算故障相电压。
