电机绕组的匝间绝缘耐压试验波形分析

匝间绝缘测试有多种方式，当采用双绕组对比法进行试验时，若两个绕组都正常，两条曲线将完全重合，即在屏幕上只看到一条曲线，如图4

图4(b)现为两条都很平有小量差异可能有以下原因造成：

(1)和每相的总数相比而言,有少量的间已短路(或称金属短路)。

(2)如果被试电机这一个规格都存在这种现象，则很可能是由于磁路不均匀造成的，如槽距不均定转子间的气隙不均及铁心导磁性能在各个方向不一致等。拆出转子后再进行试验，若曲线变为正常状态，则说明不是定子绕组的问题。

(3)对于有较多绕有可能是其中相绕组匝数略多或略少于正常值。

(4)对于多股并绕的圈如果连线时有线股没有接上或节点接触电阻较大，则两个绕组的直流电阻也会有一定差异。

(5)三相绕组因导线材料和绕制线圈端部整形等操作工艺有波动,造成电阻或电抗(主要是漏电抗)的少量差异。

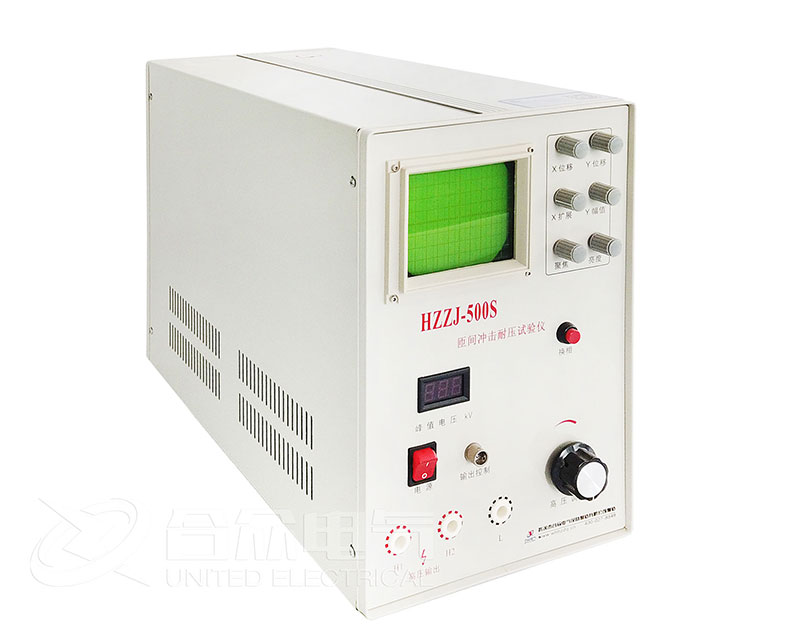

(6)由两个闸流管组成的间仪在使用较长时间后，会因两个闸流管或相关电路元件(如电容器的电容量及泄漏电流值等)参数的变化造成输出电压有所不同，从而使两条放电曲线产生一个较小的差异，此时对每次试验(如三相电机的三次试验)都将有相同的反应。但应注意,该反应对容量较大的电机会较大，对容量较小的电机可能不明显。

(7)仪器未调整好造成未加电压时，两条曲线就不重合。

图4(c)为两条曲线都很平差异较可能有以下原因造成：

(1)两个绕组数相差较多或其中一个绕组内部相距较远(从理论上讲较远但实际空间距离是零)的两匝或几匝已完全短路，此时两个绕组的直流电阻也会有一定差异。

(2)两个绕组数相同但有一个绕中的个别线圈存在头尾反接现象,此时两个绕组的直流电阻会完全相同或大体相同。

图4(d)为一条曲线平并正常另一条曲线出现杂乱的尖波。可能有以下原因造成:

(1)曲线出现乱尖波的那个内部存在似接非接的匝间短路,在高电压的作用下短路点产生电火花，如发生在绕组端部,则可能看到蓝色的火花，并能听到“啪、啪”的放电声(可通过一根绝缘杆测听)。

(2)仪线动接

图4(e)为二条曲线都出现乱的尖可能有以下原因造成：

(1)被试的两套绕组都存在间短路故障。

(2)当铁心用接地方放置时接地点动不实。

图4(f)为一条曲线波形正常，另一条是直线，其原因很明显是一相断路的波形。
