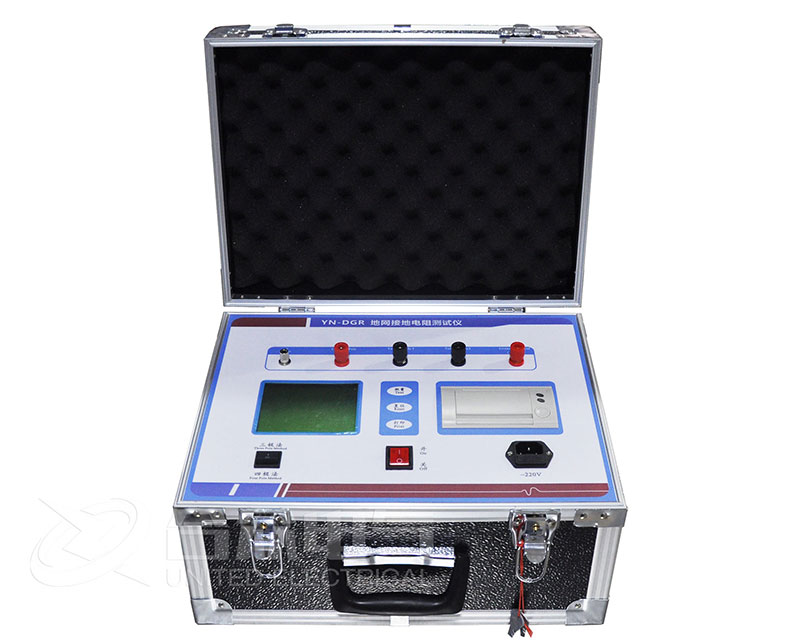

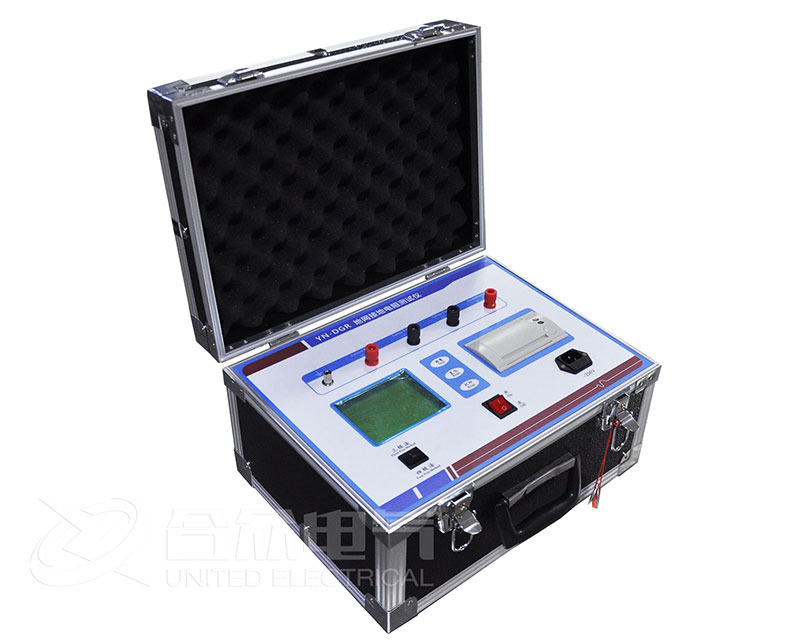

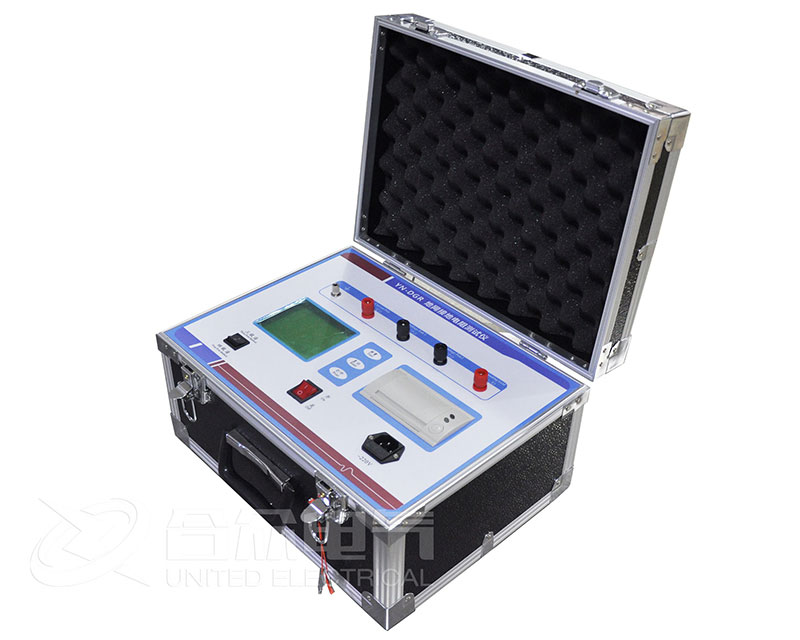

地网接地电阻测试仪 HZDW-603

地网接地电阻测试仪,采用了新型变频交流电源,并采用了微机处理控制和信号处理等措施,很好的解决了测试过程中的抗干扰问题,简化了试验操作过程,提高了测试结果的精度和准确性。

  • 1、测量的工频等效性好。

    2、抗干扰能力强。

    3、精度高。基本误差仅0.005Ω,可用来测量接地阻抗很小的大地网

注:
更多关于产品购买、技术维护等服务,欢迎致电免费服务热线:400-027-8848
  • 点击在线咨询
  • 专业权威检测合格
  • 简介
  • 参数
  • 附件
  • 证书
  • 资料下载
  • 售后保障
  • 产品彩页
  • 操作视频
  • 方案

一、产品概述:

目前在电力系统中,大地网的接地电阻的测试目前主要采用工频大电流三极法测量。为了防止电网运行时产生的工频干扰,提高测量结果的准确性,绝缘预防性试验规程规定:工频大电流法的试验电流不得小于30A。由此,就出现了试验设备笨重,试验过程复杂,试验人员工作强度大,试验时间长等诸多问题。执行标准:GB/T17949.1-2000,DL/T475-2006。

大地网接地电阻测试仪,采用了新型变频交流电源,并采用了微机处理控制和信号处理等措施,很好的解决了测试过程中的抗干扰问题,简化了试验操作过程,提高了测试结果的精度和准确性,大大降低了试验人员的劳动强度和试验成本。

本大地网接地电阻测试仪适用于测试各类接地装置的工频接地阻抗、接触电压、跨步电压、等工频特性参数以及土壤电阻率。可测变电站地网(4Ω)、水火电厂、微波站(10Ω)、避雷针(10Ω)多用机型。本仪器采用异频抗干扰技术,能在强干扰环境下准确测得工频50Hz下的数据。测试电流大5A,不会引起测试时接地装置的电位过高,同时它还具有极强的抗干扰能力,故可以在不停电的情况下进行测量。


产品别名: 地网接地电阻测试仪、大地网接地电阻测试仪、大型地网接地电阻测试仪


二、产品特点:

1、测量的工频等效性好。测试电流波形为正弦波,频率仅与工频相差为5Hz,使用45Hz和55Hz两种频率进行测量

2、抗干扰能力强。本仪器采用异频法测量,配合现代软硬件滤波技术,使得仪器具有很高的抗干扰性能,测试数据稳定可靠

3、精度高。基本误差仅0.005Ω,可用来测量接地阻抗很小的大地网

4、功能强大。可测量电流桩,电压桩,接地电阻,跨步电压,接触电压

5、操作简单。全中文菜单式操作,直接显示出测量结果

6、大地网接地电阻测试仪布线劳动量小,无需大电流线

产品参数

测量范围

0~150Ω(含电流桩阻抗)

分辨率

0.001Ω

测量误差

±(读数×2%+0.002Ω)

最大输出电压

AC 400V (45Hz、55Hz,双频,正弦波)

最大输出电流

AC 5A (45Hz、55Hz,双频,正弦波)

电流输出档位

5/4.5/4/3.5/3/2.5/2/1.5/1A,每0.5A一档,共9档

抗干扰能力

抗工频50Hz电压10V

土壤电阻率测量范围

0-999.9Ω/M,精度:±2%,分辨率:0.01Ω/M

测量线要求

电流线铜芯截面积≥1.5mm2

电压线铜芯截面积≥1.0mm2

供电电源

AC220V±10%,50Hz

外形尺寸

440×350×210mm3

仪器重量

30kg

 注: 1.产品外观以实际产品为准,技术参数与型号如有变动,恕不另行通知,如有盗用或复印行为,将追究法律责任。

  2.了解更多产品信息请进入产品中心,服务热线:400-027-8848。

产品彩页

地网接地电阻测试仪地网接地电阻测试仪地网接地电阻测试仪地网接地电阻测试仪

产品视频
产品附件

名称

数量

单位

仪器主机

1

电源线

1

参考电阻

1

专用测试线

1

地桩

2

保险管

3

打印纸

2

说明书

1

检验报告

1

合格证

1

产品图集
产品证书


企业产品严格按照国际、国家标准及行业规程生产,通过国家、各省级、市级电力研究所、计量中心及电力权威部门的检测,全面通过ISO9001国际质量管理体系认证、中华人民共和国制造计量器具许可证、GB/T19001-2008质量等管理体系要求。
