一、产品概述：

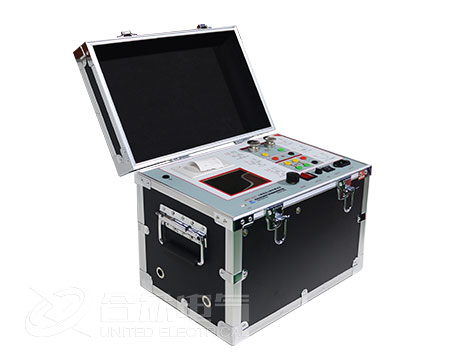

互感器综合特性测试仪 HZVA-402D 互感器特性测试仪，设计用于对保护类、计量类CT/PT进行自动测试，适用于实验室也适用于现场检测。
产品别称：互感器伏安特性测试仪、互感器伏安特性综合测试仪、伏安特性测试仪、伏安特性综合测试仪、伏安特性变比极性测试仪、互感器伏安特性变比极性测试仪、伏安特性变比极性综合测试仪、互感器伏安特性变比极性综合测试仪、PT伏安特性综合测试仪、CT伏安特性综合测试仪、CT伏安特性测试仪、PT伏安特性测试仪、CT/PT特性综合测试仪。
测试仪主要测试功能：
|
CT（保护类、计量类） |
PT |
|
• 伏安特性（励磁特性）曲线 |
• 伏安特性（励磁特性）曲线 |
|
• 自动给出拐点值 |
• 自动给出拐点值 |
|
• 自动给出5%和10%的误差曲线 |
• 变比测量 |
|
• 变比测量 |
• 极性判断 |
|
• 比差测量 |
• 比差测量 |
|
• 相位（角差）测量 |
• 相位（角差）测量 |
|
• 极性判断 |
• 交流耐压测试 |
|
• 一次通流测试 |
• 二次负荷测试 |
|
• 交流耐压测试 |
• 二次绕组测试 |
|
• 二次负荷测试 |
• 铁心退磁 |
|
•二次绕组测试 |
|
|
• 铁心退磁 |
|
二、产品特点：
支持检测CT和PT
满足 GB1207、GB1208等规程要求.
无需外接其它辅助设备，单机即可完成所有检测项目.
自带微型快速打印机、可直接现场打印测试结果.

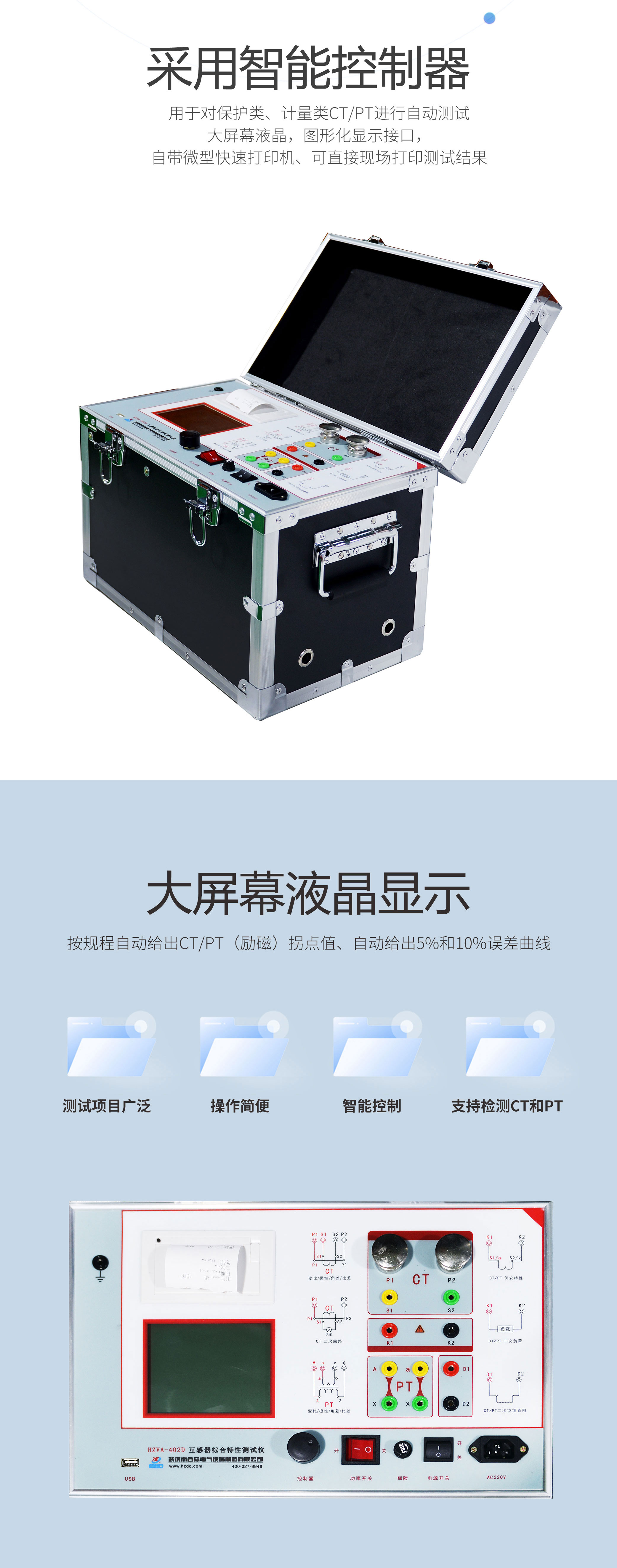

采用智能控制器，操作简单.
大屏幕液晶，图形化显示接口.
按规程自动给出CT/PT（励磁）拐点值.
自动给出5%和10%误差曲线.
可保存3000组测试资料，掉电后不丢失.
支持U盘转存资料，可以通过标准的PC进行读取，并生成WORD报告.
小巧轻便≤22Kg，非常利于现场测试。
|
项 目 |
参 数 |
|
|
工作电源 |
AC220V±10% 、50Hz |
|
|
设备输出 |
0～2500Vrms， 5Arms（20A峰值） 注：0～5A为真实值，大于5A～20A为计算值 |
|
|
大电流输出 |
0～1000A |
|
|
励磁精度 |
≤0.5%（0.2%*读数+0.3%*量程） |
|
|
二次绕组 电阻测量 |
范围 |
0.1～300Ω |
|
精度 |
≤0.5%（0.2%*读数+0.3%*量程） |
|
|
二次实际 负荷测量 |
范围 |
5～1000VA |
|
精度 |
≤0.5%（0.2%*读数+0.3%*量程）±0.1VA |
|
|
相位测量 （角差） |
精度 |
±4min |
|
分辨率 |
0.1min |
|
|
比差 |
精度 |
0.05% |
|
CT 变比测量 |
范围 |
≤25000A/5A（5000A/1A） |
|
精度 |
≤0.5% |
|
|
PT 变比测量 |
范围 |
≤500KV |
|
精度 |
≤0.5% |
|
|
工作环境 |
温度：－10℃ ～ 40℃，湿度：≤90%，海拔高度：≤1000m |
|
|
尺寸、重量 |
尺寸：410mm × 260mm × 340mm ， 重量：≤22Kg |
|
