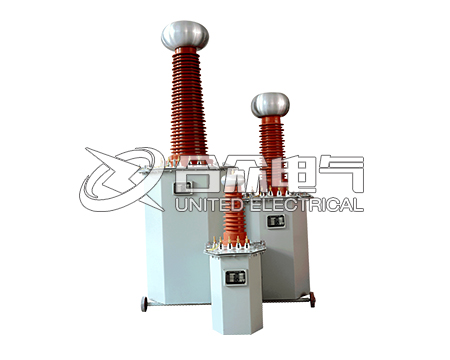

试验变压器的分类

  试验变压器是对各种电工产品以及绝缘材料进行工频耐压试验的变压器，也被称为高压试验变压器。其主要特点有以下几点：

  a.电压高。单台的额定电压为50、100、150、250、500、750kV。

  b.电压波形请求高。通常采用发电机组供电，采用滤波器滤波，而变压器自身的磁密不宜高。

  c.工作时间短。因被试产品的耐压时间短(1min或5min)，所以工作时间通常在半小时以内。

  d.电流小。实验变压器的额定电流实际上是被试品的电容电流，所以通常小于1A。

  试验变压器的型式主要有四种：单套管式、绝缘筒式、双套管式和串级(串联)式。

  (1)双套管式和一般串级式

  双套管式常用来进行串级联接，其单独使用时为双套管式。

  串级式是将两台或多台双套管式试验变压器的高压绕组首尾串联而成的。产品的绕组在左铁心柱上内里向外依次是平衡绕组、高压绕组和低压绕组;而在右铁心拄上为平衡绕组、高压绕组和串级励磁绕组(最后一台没有)。铁心和油箱与两柱高压绕组连线相连，也为1/2高电压。后一台的低压绕组由前一台的串级励磁绕组供电，位后一台电位提高。

  (2)串联谐振式

  于电缆和大型电机试验、外绝缘污秽试验、线路电晕试验等项目的试验变压器电流大(4—10A)而使用时间长，因此带采用串联谐振式试验变压器，以降低变压器的实际容量，减小馈电(输入)功率，使其减小到输出功率的1/7—1/10。它是根据被试品的电容量，同步调节动因式可调电抗器的电感，从而改变试验变压器的电感值，使之与被试品电容量相匹配，在工频时达到谐振。谐振时的试验变压器的总电压为被试品的试验电压。馈电变压器的电压通过动因式调压变压器调节，其电泛俭和其从电网所汲取的功率，取决于谐振回路的品质因数，因此它比谐振容量小得多。

  (3)单套管式

  单套管式是单高压套管式。其高压二次绕组的高压A端用高压套管引出，X端接地或用低压套管引出，对地按全绝缘。有串级励磁绕组时，高压绕组A端与其A1端从同一高压套管中引出。低压绕组ax在最里面，有时高、低压绕组间有测量绕组。测量绕组的外面有接地电屏，以保证人身和仪表的安全。铁心为单相单柱旁扼式。

  (4)绝缘简式

  绝缘筒式中是以绝缘简(酚酷纸简或环氧玻璃布筒)代替油箱和高压套管。其铁心为单相双柱式，带二分之一高电压，需用绝缘支撑板对地绝缘，并横向放置。高压绕组高压端A与金属上盂连在一起，接地端X以及低压绕组的两端a、x从底座引出。这种结构体积小、重量轻，常用于250kv及以下的产品。
