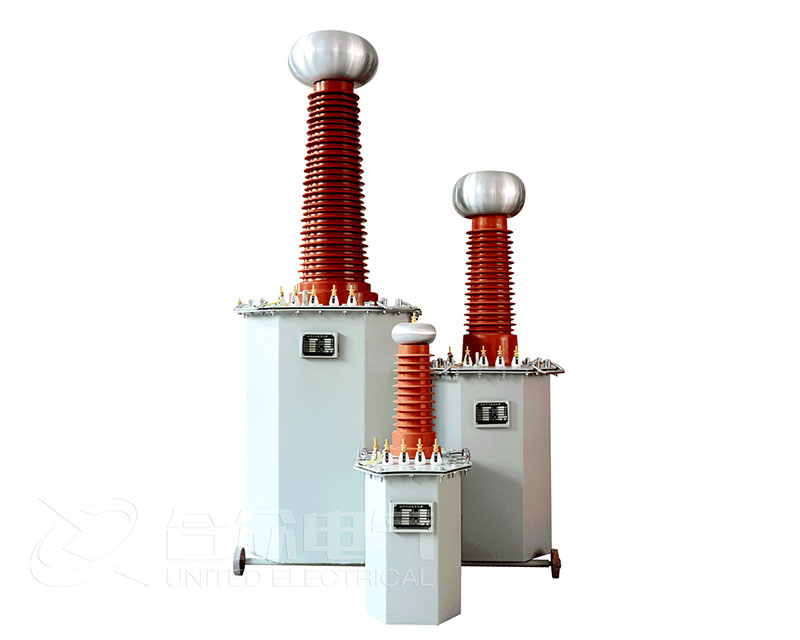

油浸式工频交直流试验变压器 TDM

油浸式工频交直流试验变压器 TDM,具有体积小、重量轻、结构紧凑、功能齐全、通用性强和使用方便等特点。特别适用于电力系统、工矿企业、科研部门等对各种高压电气设备、电器元件、绝缘材料进行工频或直流高压下的绝缘强度试验。

  • 1、油浸试验变压器结构紧凑、稳定耐用、价格低廉。

    2、接线简单直观,使用方便

    3、绝缘可靠性好,外形美观

注:
拨打免费服务热线400-027-8848,获取更多详情价格、技术支持服务!
  • 点击在线咨询
  • 专业权威检测合格证书
  • 简介
  • 参数
  • 附件
  • 证书
  • 资料下载
  • 售后保障
  • 产品彩页
  • 方案
  • 操作视频

一、产品概述

YDJ(G)油浸式轻型交流高压试验变压器是根据《试验变压器》标准在原同类产品基础上经过大量改进后而生产的TDM(G)型交直流高压试验变压器是在YDJ(G)系列试验变压器的基础上按照国家标准《JB∕T 9641-1999》经过改进后而生产的一种新型产品。该系列产品铁芯为单相芯式,采用优质冷轧取向硅钢片叠制而成,紧固方式采用钢材作夹件。

TDM-油浸式工频交直流试验变压器高压线圈为圆筒多层塔式,由优质聚酯漆包线及高耐压值绝缘材料绕制而成。低压线圈在外,仪表线圈为一独立绕组,一般情况下为100V。壳体为八角形,10kVA以上的试验变压器装有可移动的铁轮。具有重量轻、体积小、移动方便、性能优越等特点。

TDM-油浸式工频交直流试验变压器系列产品,具有体积小、重量轻、结构紧凑、功能齐全、通用性强和使用方便等特点。适用于电力系统、工矿企业、科研部门等对各种高压电气设备、电器元件、绝缘材料进行工频或直流高压下的绝缘强度试验。是高压试验不可少的重要设备。


二、产品特点

1、油浸试验变压器结构紧凑、稳定耐用、价格低廉。

2、接线简单直观,使用方便

3、绝缘可靠性好,外形美观TDM-油浸式工频交直流试验变压器

产品参数

型  号

容量

(KVA)

高压电压

(KV)

高压电流

(mA))

低压输入

变比

(高/仪)

温升℃

(30分钟)

电压(V)

电流(A)

1.5/50

1.5

50

30

200

7.5

500

10

3/50

3

50

60

200

15

500

10

5/50

5

50

100

200

25

500

10

10/50

10

50

200

200

50

500

10

20/50

20

50

400

400

50

500

10

30/50

30

50

600

400

75

500

10

50/50

50

50

1000

400

125

500

10

5/100

5

100

50

200

25

1000

10

10/100

10

100

100

200

50

1000

10

20/100

20

100

200

400

50

1000

10

300/200

300

200

1500

400

750

2000

10

50/300

50

300

170

400

125

3000

10

注:可根据用户需求个性化定制。

产品彩页

油浸式工频交直流试验变压器油浸式工频交直流试验变压器油浸式工频交直流试验变压器油浸式工频交直流试验变压器

产品附件

名称

数量

单位

说明书

1

检验报告

1

合格证

1

产品图集
产品证书

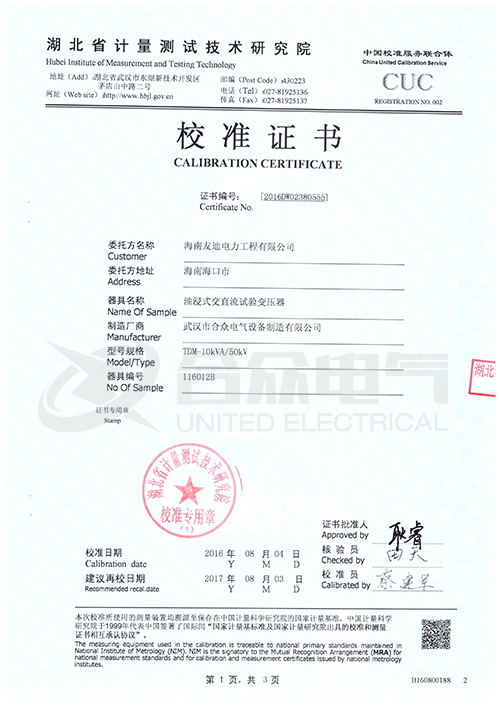

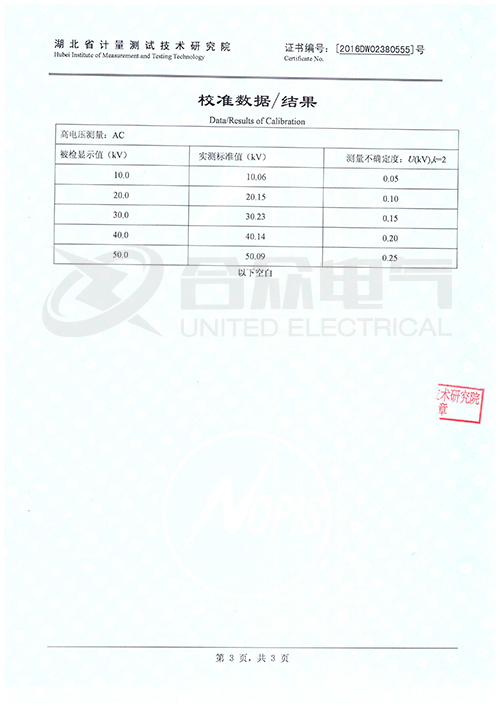

企业产品严格按照国际、国家标准及行业规程生产,通过国家、各省级、市级电力研究所、计量中心及电力权威部门的检测,全面通过ISO9001国际质量管理体系认证、中华人 民共和国制造计量器具许可证、GB/T19001-2008质量等管理体系要求。
