50KVA/100KV无局放耐压试验装置解决方案

  无局放耐压试验装置成套设备的组成:

  1、50KVA/100KV工频试验变压器

  2、100KV/500PF电容分压器(耦合电容器)

  3、100KV-10KQ保护电阻

  4、0.38KV/0.38KV隔离电源滤波器

  5、无局放耐压试验装置控制台

  6、局部放电检测仪

  7、附件:无局放耐压试验装置控制电缆

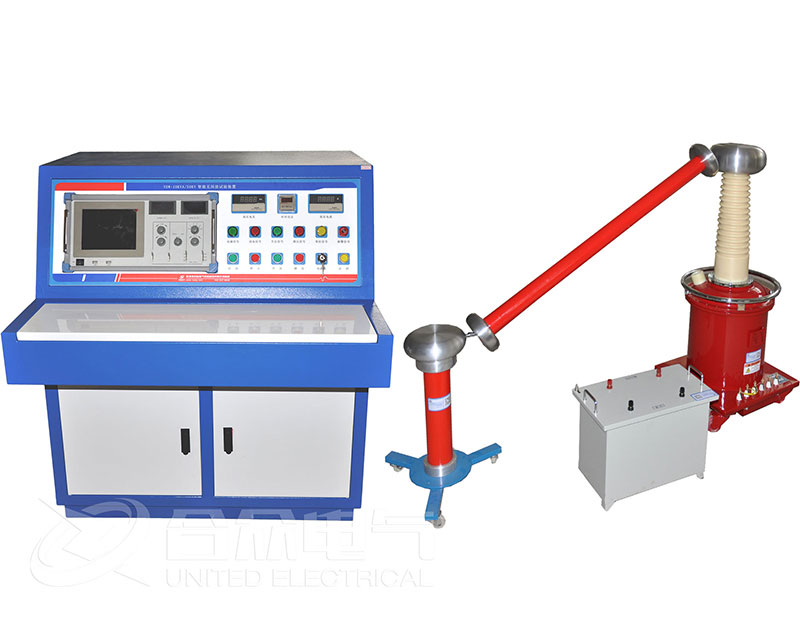

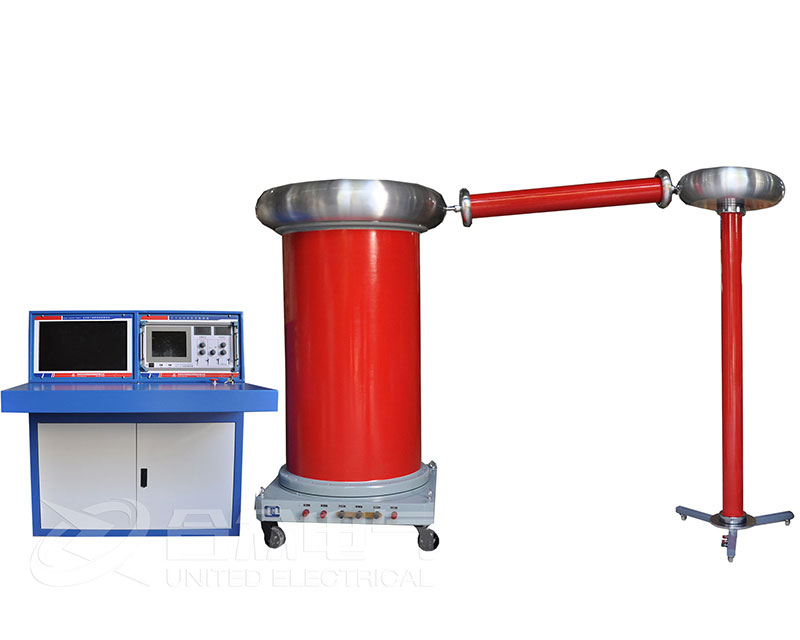

无局放耐压试验装置

  无局放耐压试验装置组成设备说明

  1、无局放工频试验变压器

  型号:50KVA/100KV

  结构:绝缘圆筒、固定式

  相数:单相

  频率:50HZ

  冷却方式:ON AN

  额定容量:10KVA

  原边额定电压:0.38KV 额定电流:131A

  副边输出电压:100KV 额定电流:0.5A

  空载电流:≤5%

  阻抗电压:≤8%

  波形畸变率≤3%

  测量绕组电压:100V 测量电压比:1:1000

  过电流能力:在150%(0.75)额定电流持续时间300S情况下,过电试验变压器绕组均不造成热损坏和绕组变形。

  过压能力:在110%UH(110KV)时间60S下过电压,不应造成试验变压器绝缘损坏,此时波形畸变率≤5%。

  绝缘水平:低压端工频耐5KV/min

  介质损耗:≤0.5%

  局部放电量:100%UH下小于5pc;80%UH下小于3pc。

  运行时间:在100%HU、IH下从环境温度开始允许运行60min, 80%UH、IH下从环境温度开始允许连续运行。

  温升试验:在正常使用条件下绕组温升小于65K,油面温小于55K保护:原、副边均采用过电流继电器进行过电流保护,不管在任何情况下保证人身和设备的安全。

  密封材料:在密封件结构设计下采用特殊“双层密封方式”保证试验变压器的使用时间不低于15年。

  2、电容分压器(兼做耦合电容器)

  型号:100KV/500PF

  额定频率:50HZ

  标称电容量:500pF

  额定电压:100KV

  标称分压比:1000:1

  介质损耗:<0.2%

  局部放电量:额定电压下<3pC,在80%额定电压下<2pC测量精度:≤±1%

  允许运行时间:同变压器
