微机继电保护测试仪试验指导

  电力试验设备在使用前要注意看说明书,一些设备有必要还需要进行培训,比如继电保护测试仪,就属于比较复杂的电力试验设备,下面合众电气专家介绍一下,微机继电保护测试仪试验指导。

  当所有数据设定完毕,按下“确认”,计算机即自动计算出此种故障时的各相故障电流、电压值,以便于试验人员进行验证。按下“故障前”按钮,装置输出正常时的各相对称电压量,此时各相电压为57.7V、电流为0A。按动“故障”按钮,或开入c接通,装置进入输出故障状态,输出故障电流、电压,加至保护装置上。保护跳闸后,装置恢复输出正常量。保护重合闸后,如果是瞬时性故障,装置输出正常量;如果是永久性故障,装置再次输出故障量,待到保护第二次跳闸(永跳)后,再输出正常量。

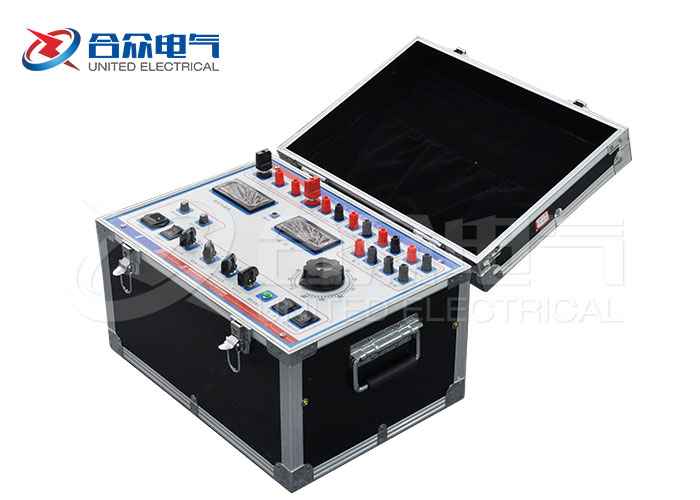

微机继电保护测试仪
  试验过程中,任何时候按下“停止”键,则试验过程中止并退出。

  开入量:开入A、B、C作保护跳闸接点输入;开入R作保护重合闸接点输入;开入c作启动故障接点输入。

  开出量:保护装置输出故障量时,开出1闭合,保护装置跳闸时,开出2闭合。

  文章介绍了微机继电保护测试仪试验指导。需要继电保护测试仪这类专业的电力试验检测设备,请联系合众电气网站客服,我们将安排专业的产品经理和您对接。
