微机继电保护测试仪短路计算模型

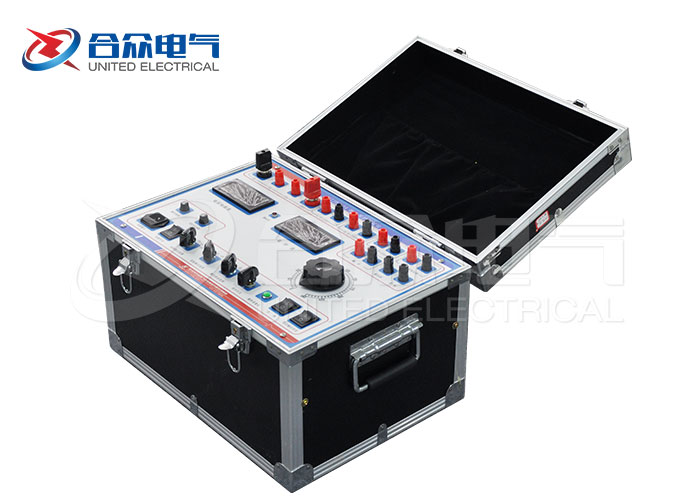

  微机继电保护测试仪是测量继电保护的设备，在电力试验设备中是比较高端的仪器，对很多初次使用的客户来说，会复杂一些。下面合众电气专家介绍一下为何继保会复杂一些，微机继电保护测试仪短路计算模型。

  零序补偿系数： （）

  如果正序组抗角Φ（Z1）与零序阻抗角Φ（Z0）不等，此时K0为一复数，则常用Kr、Kx进行计算。

  （）        （）

  如果Φ（Z1）＝Φ（Z0），则K0为一实数，此时Kr＝Kx ，应设置为Kr=Kx=K0。

  注意：1. 整组试验中，所有故障数据全部由计算机完成。计算机根据所设定的故障电流和故障阻抗计算得出的短路电压，每相不得大于额定电压57.7V，如果过大，则自动降低故障电流值，以满足Vf ≤ 57.7V的条件。
  2. 如果故障阻抗较小，一般应设置较大故障电流，故障阻抗较大，可设置较小故障电流，以使故障电压比较适当。这也符合实际运行情况。否则有可能影响测量结果。

  以上是微机继电保护测试仪短路计算模型。如果需要更多电力试验设备，请联系合众电气客服，我们将安排专业的产品经理和您对接。
