SF6气体回收装置 HZHS-515

SF6气体回收装置 HZHS-515,系一体式回收装置,有抽真空系统与压缩系统、净化系统、存储系统及冷凝系统。 SF6气体回收净化充气装置是用于SF6气体绝缘电器设备的制造厂,使用运行科研等部门。

  • 1、采用国外公司先进原理及技术,设计先进,功能齐全,结构合理,操作简洁明了。

    2、压缩系统引进国外压缩技术的半封闭压缩机,该机性能稳定使用寿命比以往大大延长。

    3、抽真空系统采用双级旋片式真空泵,真空速率快,系统中设有防止返回油装置。

注:
400-027-8848 致电免费服务热线,获取更多产品及技术维护服务支持!
  • 点击在线咨询
  • 专业权威检测合格
  • 简介
  • 参数
  • 附件
  • 证书
  • 资料下载
  • 售后保障
  • 产品彩页
  • 方案
  • 操作视频

一、产品概述:

本装置系一体式回收装置,有抽真空系统与压缩系统、净化系统、存储系统及冷凝系统。

SF6气体回收净化充气装置是用于SF6气体绝缘电器设备的制造厂,使用运行科研等部门,对各种电器设备进行抽真空,对电器设备充入SF6气体,并从使用或试验的电器中回收SF6气体,同时进行净化处理压缩贮存到贮罐。回收装置适用于各种电压等级的SF6电器及GIS组合电器等。 该装置按照电力部DL/T 662-1999《六氟化硫气体回收装置技术条件》标准,参考了世界著名品牌的产品,并采用最新国家专利技术研制开发的回收装置,装置由回收系统、充气系统、抽真空系统、净化系统、贮存系统组成。


具有如下主要功能:

1、对装置本机以及电器设备、贮罐、抽真空和真空度的测量

2、对电器设备中的气体进行回收

3、对回收和回充的SF6气体进行干燥、净化处理

4、对SF6电器进行充气

5、对电器中SF6气体进行压缩液态贮存


产品别名:SF6 气体回收装置、SF6 开关气体回收装置、GIS 组合电器气体回收装置


二、产品特点:

1、采用国外公司先进原理及技术,设计先进,功能齐全,结构合理,操作简洁明了。

2、压缩系统引进国外压缩技术的半封闭压缩机,该机性能稳定使用寿命比以往大大延长。

3、抽真空系统采用双级旋片式真空泵,真空速率快,系统中设有防止返回油装置。

4、净化系统采用美国尼尔公司原理过滤器,过滤器采用双级内置式电加热及内装高效吸咐剂,净化效果更显著(无需频繁更换吸附剂)

5、装置电气系统三相电源自动确认、调整

6、装置控制系统最新专利技术的SF6专用仪表和阀门,同类产品仪表球阀更可靠。

7、贮存系统按用户要求配置贮液罐。

8、设备采用风冷移动式,可在无外部水源情况下使用。

产品参数

形式

移动式、风冷式

工作原理

使用压缩机高压冷凝液化SF6气体

热交换器辅助气体回收和回充

充气时经缓冲-气体充入

主要性能及技术参数

装置极限真空度≤133Pa(特别要求可≤5Pa)

装置抽真空速率55m³/h

装置充气初压力<133Pa(用户要求自定)

装置充气终压力≤0.8M Pa

装置充气速率>6m³/h

装置回收初压力≤0.8M Pa

装置回收终压力<1K Pa(标准为≤0.05MP或更高级≤10×133Pa)

装置回收压缩机速率14.7m³/h

装置年泄漏率<1%

装置贮罐最高设计压力4.0M Pa(特别需求可定制)

贮罐容积200L(200Kg)

贮存方式:常温液态

噪声≤75dB声压级

干燥过滤再生方式:真空再生加热活化处理

电源:交流三相380V±10%、50Hz

装置总功率<XXKW

装置重量:400kg

经一次回收后气体湿度为80PPM(50kg为一次处理)

油份控制:<8PPM,尘埃控制:粒径<1UM(微米)

装置连续无故障运行>1000小时,累积无故障运行>5000小时

功 能

该设备能对SF6电器抽真空并测定真空度

该设备能对SF6电器充入SF6气体

该设备能对SF6电器的气体进行回收

该设备能对回收的SF6气体净化处理

该设备存储SF6气体

装置的主要组成部件

装置的主要功能件有压缩机、真空泵、制冷系统、干燥过滤再生器、加热器、净化器、过滤器、管道、阀门、仪表、电气控制以及结构件,框架面板、走轮和贮罐等

 注: 1.产品外观以实际产品为准,技术参数与型号如有变动,恕不另行通知,如有盗用或复印行为,将追究法律责任。

  2.了解更多产品信息请进入产品中心,服务热线:400-027-8848。

产品彩页

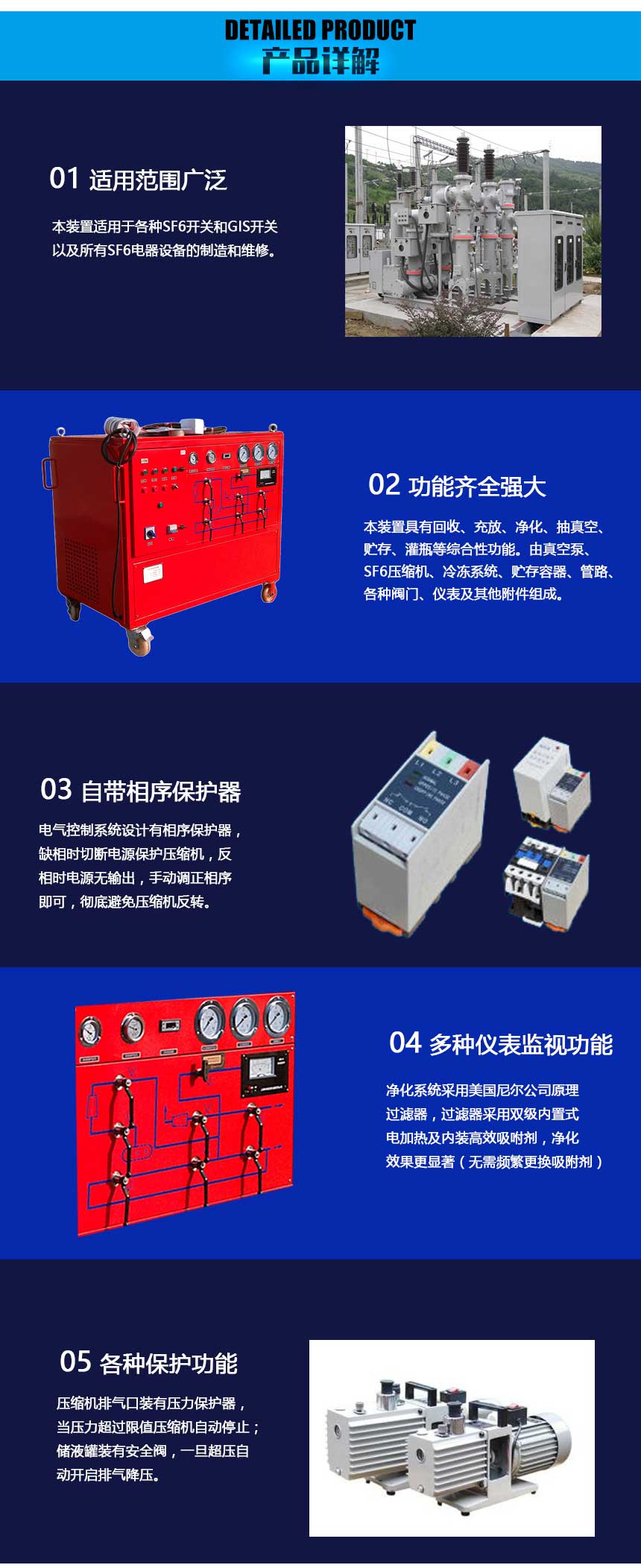

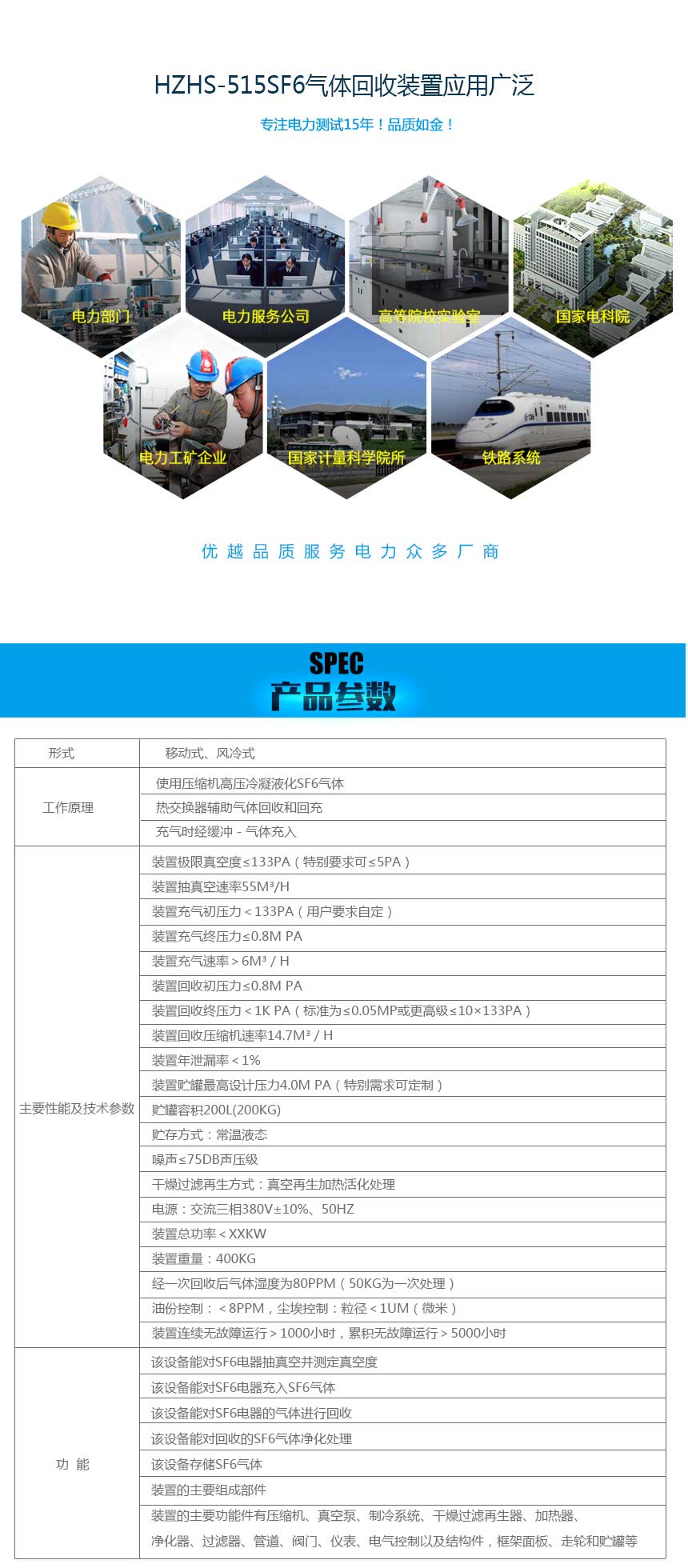

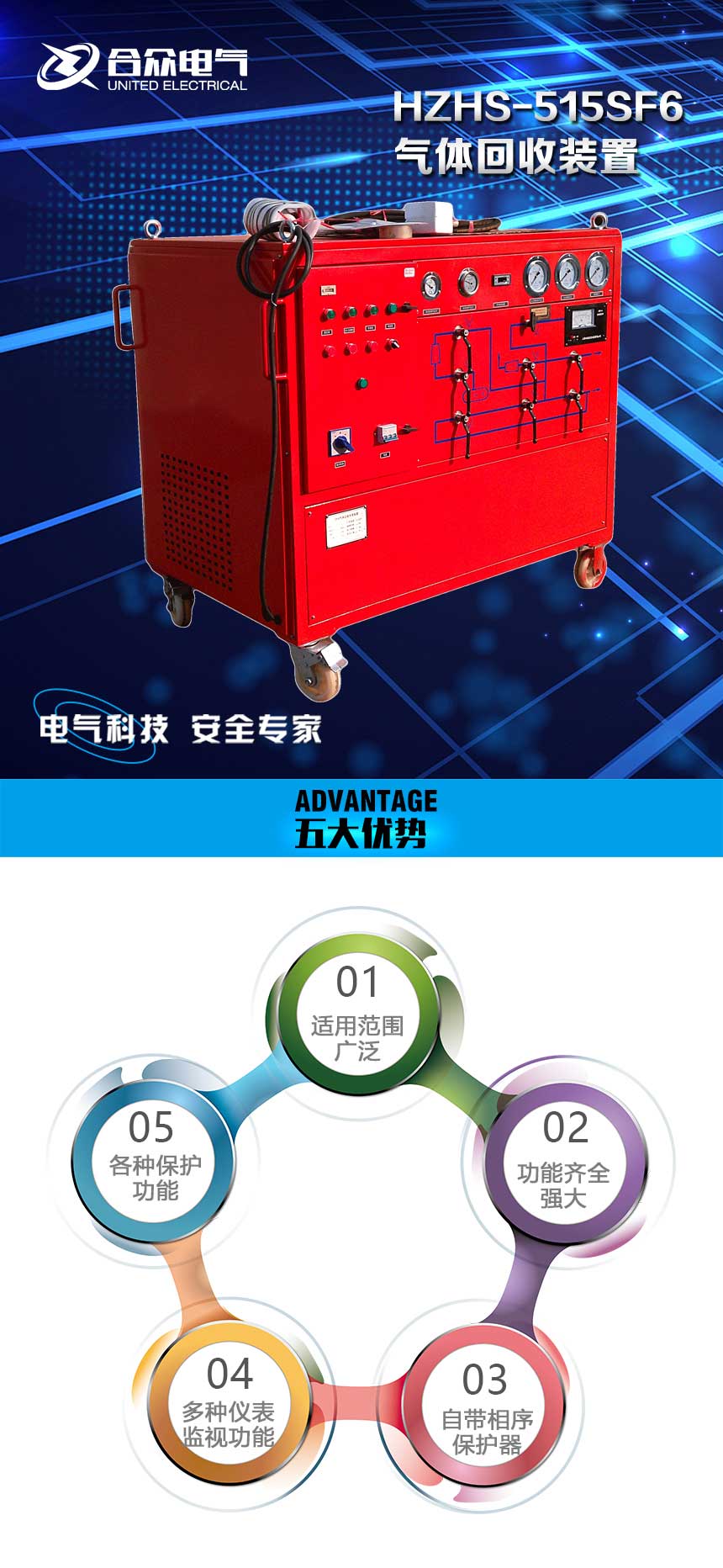

SF6气体回收装置SF6气体回收装置SF6气体回收装置SF6气体回收装置

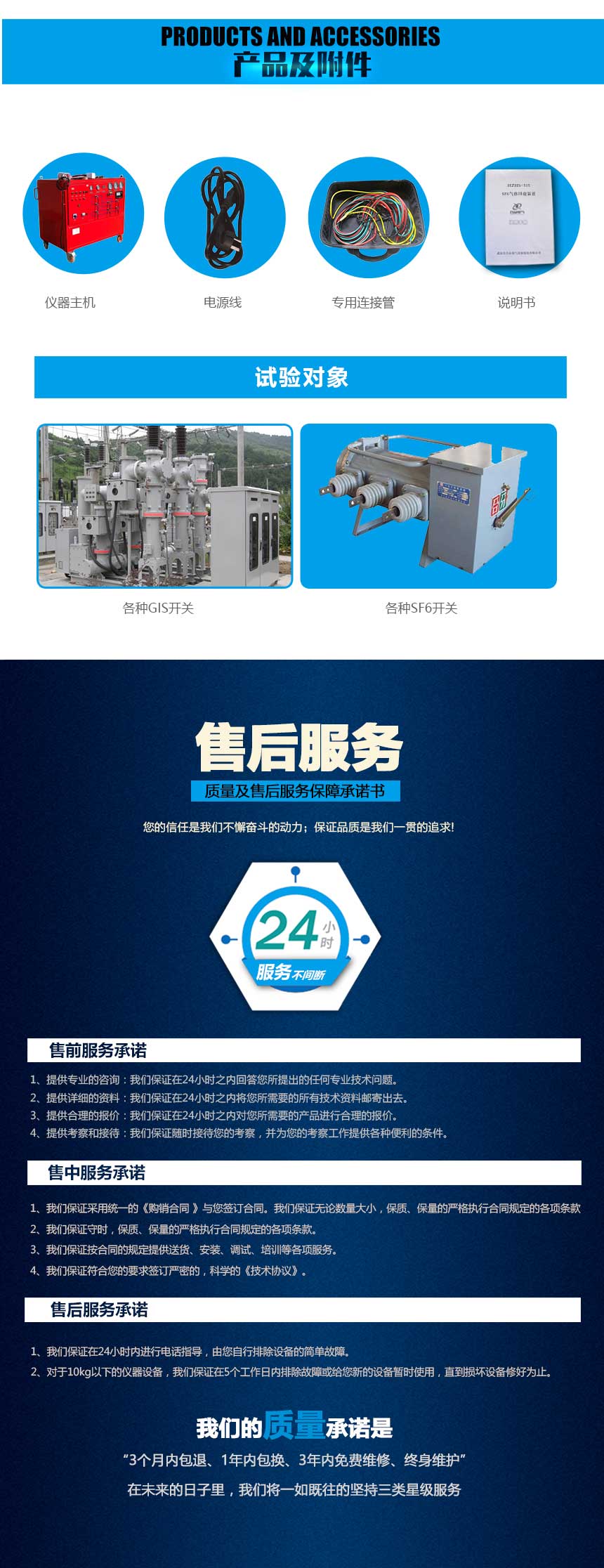

产品附件

名称

数量

单位

设备主机

1

电源线

1

专用连接管

1

说明书

1

检验报告

1

合格证

1

产品图集
产品证书


企业产品严格按照国际、国家标准及行业规程生产,通过国家、各省级、市级电力研究所、计量中心及电力权威部门的检测,全面通过ISO9001国际质量管理体系认证、中华人 民共和国制造计量器具许可证、GB/T19001-2008质量等管理体系要求。

 注: 1.产品外观以实际产品为准,技术参数与型号如有变动,恕不另行通知,如有盗用或复印行为,将追究法律责任。

  2.了解更多产品信息请进入产品中心,服务热线:400-027-8848

售后保障

服务与支持

有关产品的任何问题,我们将尽快安排工程师为您处理,售后服务中心:027-61895080 (24小时售后服务)。

服务承诺

武汉合众电气设备制造有限公司始终坚持"品质为尊、服务至上"的宗旨, 并严格执行《售后服务承诺》,我们深信优质、系统、 全面、快捷的服务是事业发展的基础。建立完善的销售服务机制,将销售服务工作纳入企业管理范畴,坚持常抓不懈。
经过多年的不断探索和进取,我们形成了"以客户为核心、以质量为企业的第一生命"的服务理念,制定了"规范管理制度 、严格过程控制、保证产品质量、达到顾客满意"的质量方针,坚持"用户第一"的原则,构建良好的销售服务体系,为客 户提供优质的售前、售中及售后服务!
因厂家会在没有任何提前通知的情况下更改产品包装或者一些附件,本司不能确保客户收到的货物与网站图片、附件说明完全一致。产品详细信息均以实物为准,请购买前与销售人员进行确认。具体型号参数请参考说明书。本服务承诺最终解释权归武汉合众电气设备制造有限公司所有。

权利声明

本公司网站上的所有产品图片、产品说明书、产品视频资料、客户留言等内容,是武汉合众电气设备制造有限公司重要的经营资源,未经许可,禁止非法转载使用。

  注: 1.产品外观以实际产品为准,技术参数与型号如有变动,恕不另行通知,如有盗用或复印行为,将追究法律责任。

  2.了解更多产品信息请进入产品中心,服务热线:400-027-8848
