电容电感测试仪的接线方法

  电力测试设备一般都需要正确接线才能使用,错误的接线不能正常使用,还可能有一定的安全隐患,合众电气一般都会提供详细的说明书和售后培训服务,下面合众电气专家举例介绍,电容电感测试仪的接线方法。

  1、并联电容器测量

  进行测试前,应按使用要求正确连接电源线及信号电缆。

  图3 接线方式示意图

  图4 仪器现场测量实例

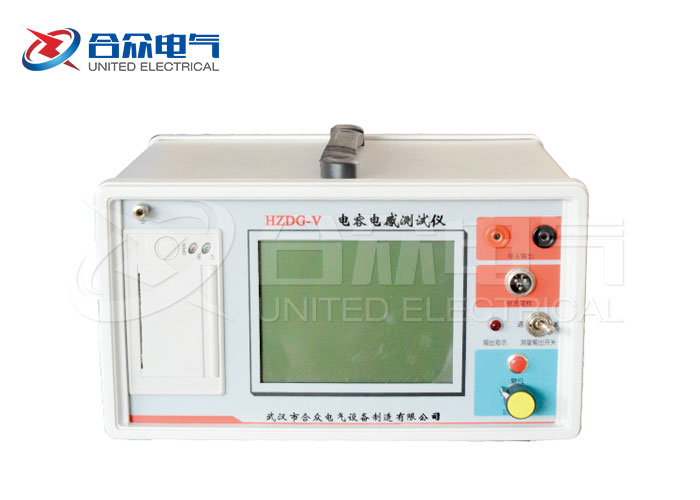

电容电感测试仪
  (1)将测试电压电缆一端接到仪器【测试电压输出端子】上;

  (2)将测试电流信号电缆插在仪器【测试信号输入插头】上;

  (3)接好测试仪器220V电源线;

  (4)将测试电压电缆分别夹在被试电容器组两极的连接母线上,钳形电流取样表卡在所需测量的单台电容器的套管处;

  (5)闭合【电源开关】;

  (6)开机后,屏幕显示第1屏 开机显示;如果显示白屏,请直接按复位键。

  将光标移至【设置】处,进入第3屏设置参数,将【等效阻抗】设为【并联电容】模式。按【确认】键并存入设置值,回到主菜单。

  将光标移至【测量】,按【确认】键进入测量,将【电压输出开关】置于【通】的位置即进行电容测量,液晶屏幕上显示的数据即是测量结果。

  (7)将钳形互感器取下,卡于另一台需测量的电容器上,直至该相测量完毕。

  (8)测试结束后,切断电源,并将面板上所有开关恢复到测试前的状态,拆除所有接线。

  以上是电容电感测试仪的接线方法,如果需要更多电力测试设备,请联系合众电气在线客服,我们将竭诚为您服务。
