直流电阻测试仪二单相测量
之前的文章里我们介绍了直流电阻测试仪单相测量,直流电阻测试仪是非常常见的电力测试设备,下面和合众电气专家了解直流电阻测试仪二单相测量。

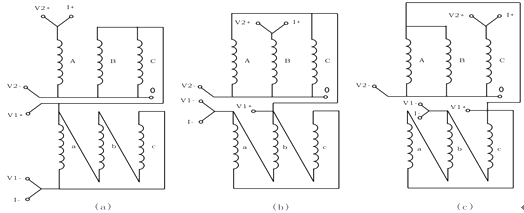

接线方式如下图所示(以测量RAB 为例):

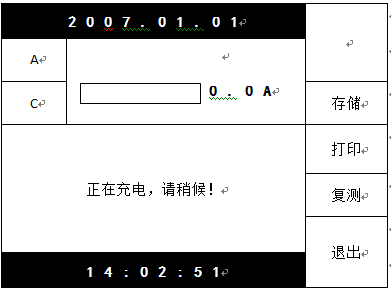

接好被测绕组接线,选择合适的测量电流后,按“测量”键,直阻仪进入测量状态,开始给绕组供电。并进入如下界面:
2 0 0 7 . 0 1 . 0 1
A 0 . 0 A
C存储
正在充电,请稍候!打印
复测
退出
1 4 : 0 2 : 5 1

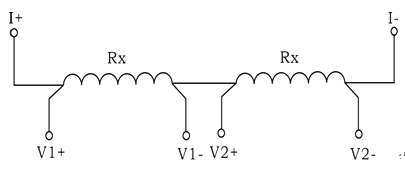

接线方式如下图所示(以测量RAB 为例):
A 0 . 0 A
C存储
正在充电,请稍候!打印
复测
退出
1 4 : 0 2 : 5 1

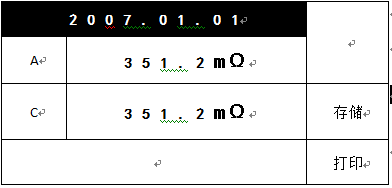

此时,绕组的电流开始逐渐上升,如果充电进度条和电流显示值长时间停滞不前,则可能所测阻值超出当前电流的测量范围,电流因此达不到预设值。此时可按“退出”键返回,重新选择电流再试。当达到预定的电流的时候,进入恒流状态。并进入下一界面。
