直流电阻测试仪的面板说明

  电力测试设备都有面板，上面会有很多的按钮，下面合众电气专家就一款产品的面板图介绍，直流电阻测试仪的面板说明。

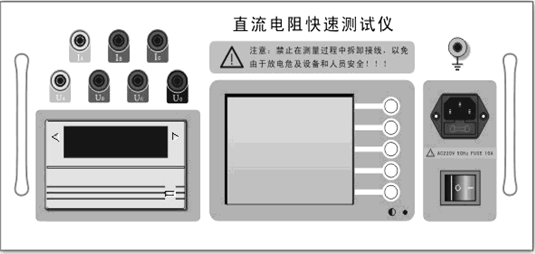

  直阻仪面板图如下：
  1. Ia  Ib  Ic  ： 直流电流输出，单相或两相测量时Ia 和Ib为电流输出。

  2.Ua  Ub  Uc  Uo ：  测量电压输入，单相测量时Ua和Ub为电压输入，两相测量时Ua和Ub为第一通道电压输入，Uc和Uo为第二通道电压输入。

  3.面板式打印机 ：  打印输出测量结果。

  4.液晶显示器  ：  显示测量结果和操作提示信息，同时在右侧的按键定义区给出当前状态下五个多功能按键的功能定义。

  5.黑白按钮：     液晶显示器对比度调节

  6. 电源插座：  为整机电源输入，内置保险管仓，保险管为10A/250V。

  7. 接地柱 ：   整机外壳接地柱，测量的时候请务必可靠接地。

  上述是直流电阻测试仪的面板说明，直流电阻测试仪属于电力测试设备中比较小型的设备，如果需要更多价值更高、更多大型的电力测试设备，请在线联系合众电气客服。
