有载调压分接开关测试仪操作指南
电力测试设备在没培训初次操作起来还是会有些难度的,一般从厂家买的都会有专业的技术人员上门培训,同时每个设备是由操作指南和说明书等附件,下面合众电气举例说明,有载调压分接开关测试仪操作指南。
(一)接线
带变压器线圈测量
如图所示为一典型带有载分接开关的电力变压器原理图

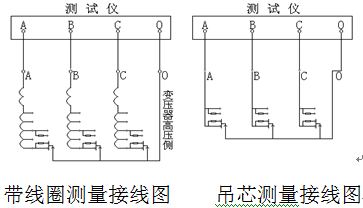

带线圈测量接线图 吊芯测量接线图
将仪器内附的4根(红、绿、黄、黑)大线夹取出来,用大线夹夹住变压器高压端子的A、B、C和中性点O端,将线的另一接线端子分别插入仪器面板上的A、B、C、O插孔。用小夹子将变压器低压侧的A、B、C、O端子短路接地即可。
上述介绍了有载调压分接开关测试仪操作指南,如果需要更多电力测试设备,请在线联系我们客服,我们将竭诚为您服务。
(一)接线
带变压器线圈测量
如图所示为一典型带有载分接开关的电力变压器原理图
将仪器内附的4根(红、绿、黄、黑)大线夹取出来,用大线夹夹住变压器高压端子的A、B、C和中性点O端,将线的另一接线端子分别插入仪器面板上的A、B、C、O插孔。用小夹子将变压器低压侧的A、B、C、O端子短路接地即可。
上述介绍了有载调压分接开关测试仪操作指南,如果需要更多电力测试设备,请在线联系我们客服,我们将竭诚为您服务。
