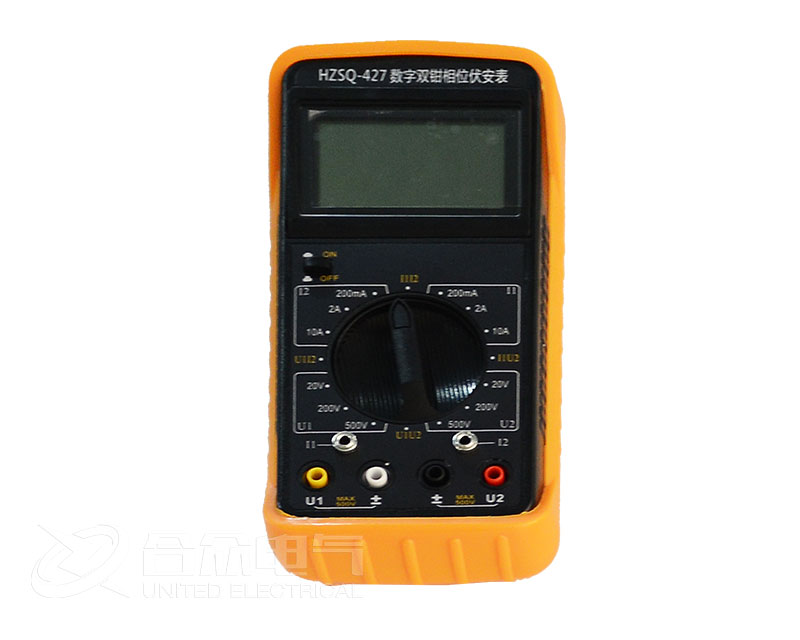

数字双钳相位伏安表 HZSQ-427

数字双钳相位伏安表 HZSQ-427,是专为现场测量电压、电流及相位而设计的一种高精度、低价位、手持式、双通道输入测量仪表。

  • 电压输入端与表壳之间、钳形电流互感器(电流钳)铁芯与钳柄及副边绕组线圈之间能承受 1000V/50Hz、两
    电压输入端之间能承受500V/50Hz的正弦波交流电压历时1min的试验
    数字双钳相位伏安表线路与外壳之间、两电压输入端之间:≥10MΩ

注:
拨打免费服务热线400-027-8848,获取更多详情价格、技术支持服务!
  • 点击在线咨询
  • 专业权威检测合格证书
  • 简介
  • 参数
  • 附件
  • 证书
  • 资料下载
  • 售后保障
  • 产品彩页
  • 方案
  • 操作视频
 一、产品概述:

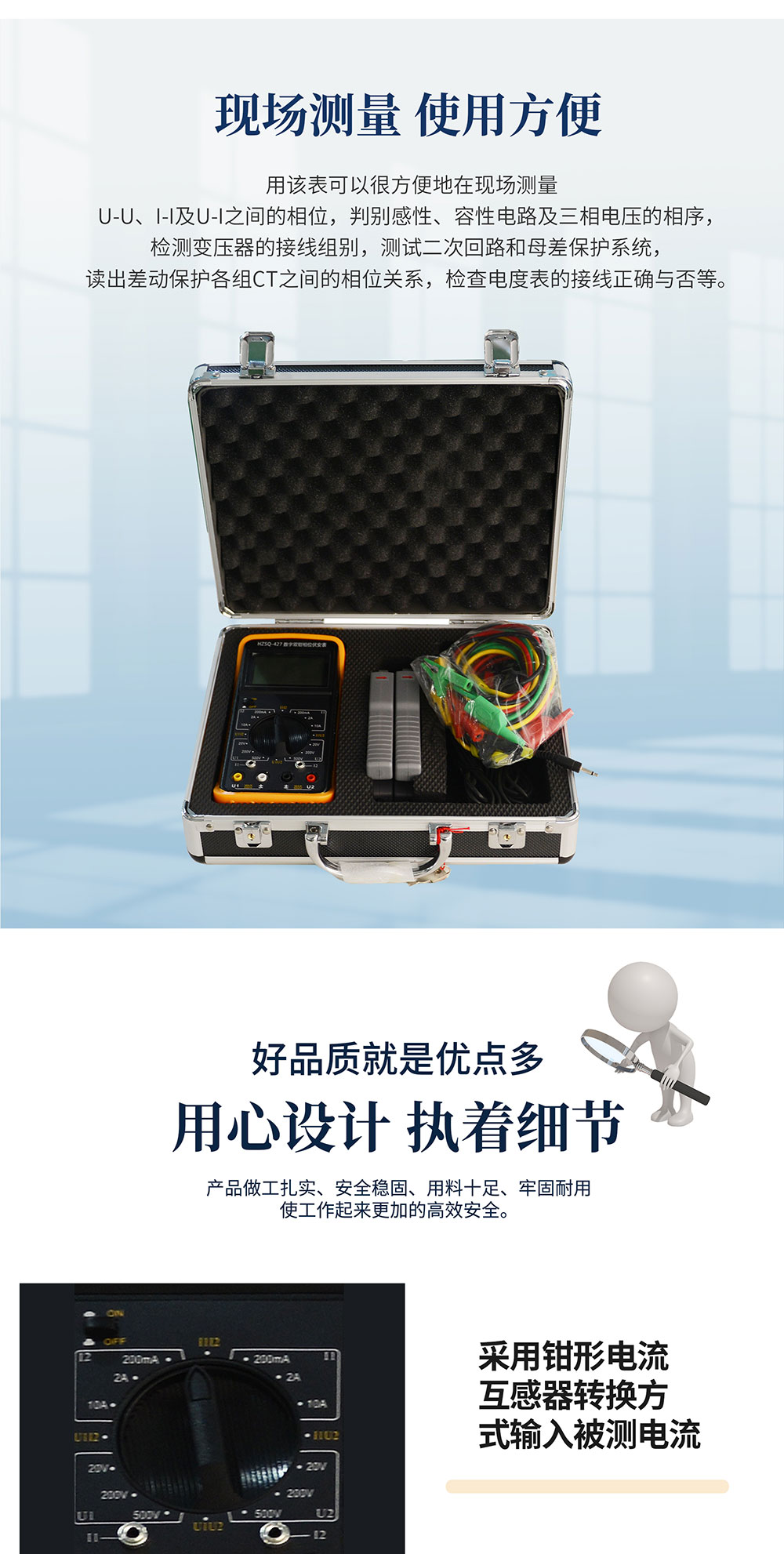

HZSQ-427数字双钳相位伏安表,是专为现场测量电压、电流及相位而设计的一种高精度、低价位、手持式、双通道输入测量仪表。用该表可以很方便地在现场测量U-U、I-I及U-I之间的相位,判别感性、容性电路及三相电压的相序,检测变压器的接线组别,测试二次回路和母差保护系统,读出差动保护各组CT之间的相位关系,检查电度表的接线正确与否等。采用钳形电流互感器转换方式输入被测电流,因而测量时无需断开被测线路。测量U1-U2之间相位时,两输入回路完全绝缘隔离,因此完全避免了可能出现的误接线造成的被测线路短路、以致烧毁测量仪表。显示器采用了高反差液晶显示屏,字高达25mm,屏幕角度可自由转换约70°,以获得更佳视觉效果。数字双钳相位伏安表外壳采用工程绝缘材料,另配橡皮防振保护套,安全、可靠。执行标准:JJG440-2008。

产品别名: 相位表、双钳相位表、双钳相位伏安表、钳形相位表、钳形相位伏安表、数字双钳相位表、数字式双钳相位表、低压伏安相位检测表、手持式数字双钳相位伏安表、双钳式数字相位表、 双钳数字式相位表、双钳式伏安相位表、双钳伏安相位表、数显双钳相位表。

二、产品特点:

1、耐压

电压输入端与表壳之间、钳形电流互感器(电流钳)铁芯与钳柄及副边绕组线圈之间能承受1000V/50Hz、两电压输入端之间能承受500V/50Hz的正弦波交流电压历时1min的试验
2、绝缘电阻
数字双钳相位伏安表线路与外壳之间、两电压输入端之间:≥10MΩ。

产品参数
型号参数对应表

参比工作条件基本误差

环境温度

(23±5)℃

环境湿度

(45~75)% RH

被测信号波形

正弦波、β=0.02

被测信号频率

(50±0.2)Hz

被测载流导线在钳口中的位置

任意

测量相位时被测信号幅值范围

100~220V、0.5~1.5A

外参比频率电磁场干扰

应避免

交流电压测量基本误差极限

量限

20V

200V

500V

分辨率

0.01V

0.1V

1V

基本误差极限

±(1.0%RD+2)

输入阻抗

各量限均为2MΩ

交流电流测量基本误差极限

量限

200mA

2A

10A

分辨率

0.1mA

1mA

10mA

基本误差极限

±(1.0%RD+2)

工频相位基本测量误差极限(U-U、U-I、I-I)

范围

0~360°

分辨率

基本误差极限

±3°

测U1-U2相位电压输入回路阻抗

40KΩ

额定工作条件工作误差

环境温度

(0~40)℃

 环境湿度

(20~80)% RH

被测信号波形

正弦波、β=0.05

被测信号频率

(50±0.5)Hz

被测载流导线在钳口中的位置

任意

测量相位时被测信号幅值范围

 测U1-U2相位时:30V~500V

测I1-I2相位时:10mA~10.00A

 测U1-I2或I1-U2相位时:10V~500V、10mA~10.00A

外参比频率电磁场干扰

应避免

额定工作误差极限

在上所述额定工作条件下,各被测量的额定工作误差极限不超过相应基本误差极限的两倍

其它技术特性

显示位数

三位半

采样速率

3次/秒

电源

单个9V迭层电池、电源电流小于5mA

外形尺寸

表壳尺寸:192×95×55mm3

 钳壳尺寸:140×42×20mm3

 钳口尺寸:Φ7mm×9mm

重量

表体:280g

测量钳:2×200g

储存条件

温度:-10℃~50℃

 注: 1.产品外观以实际产品为准,技术参数与型号如有变动,恕不另行通知,如有盗用或复印行为,将追究法律责任。

  2.了解更多产品信息请进入产品中心,服务热线:400-027-8848。

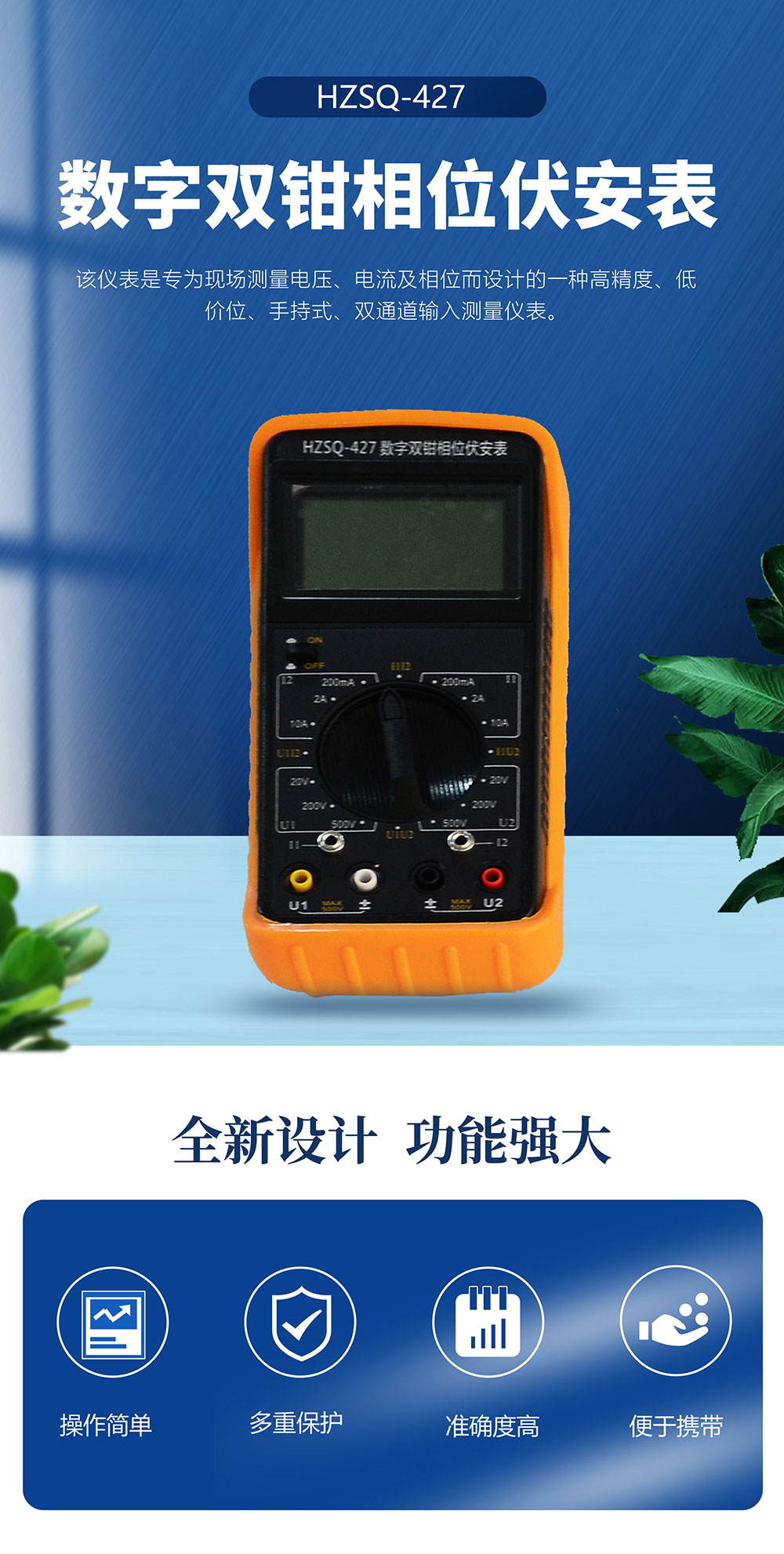

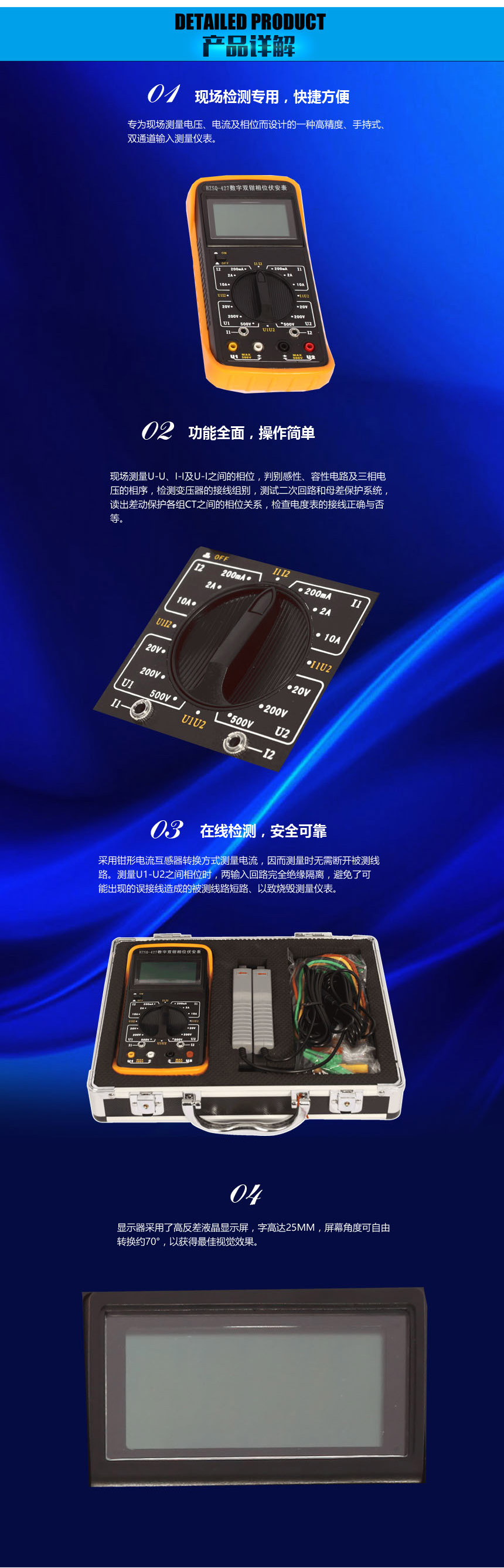

产品彩页

数字双钳相位伏安表数字双钳相位伏安表数字双钳相位伏安表数字双钳相位伏安表

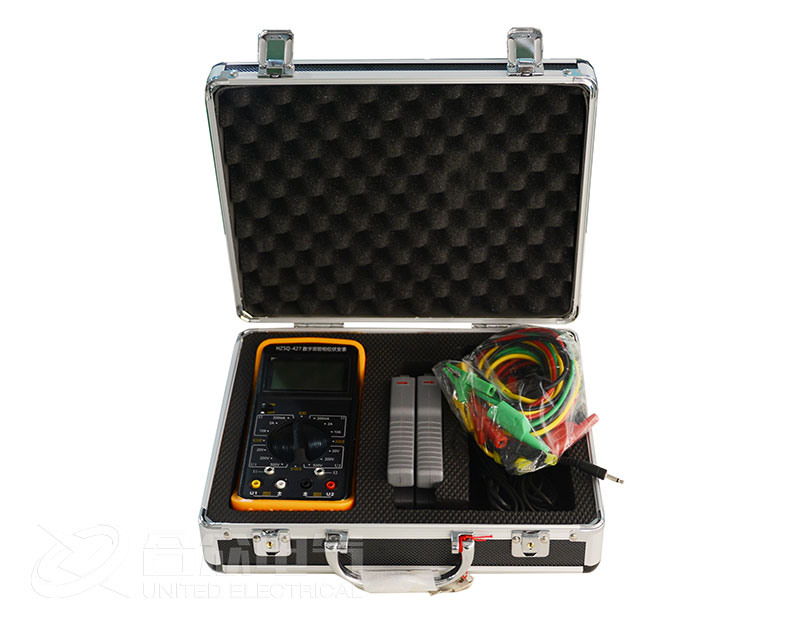

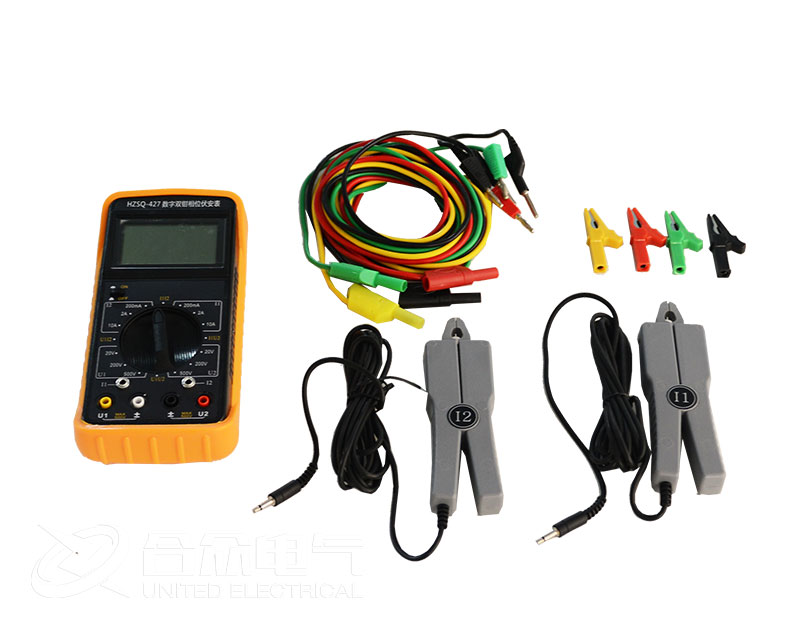

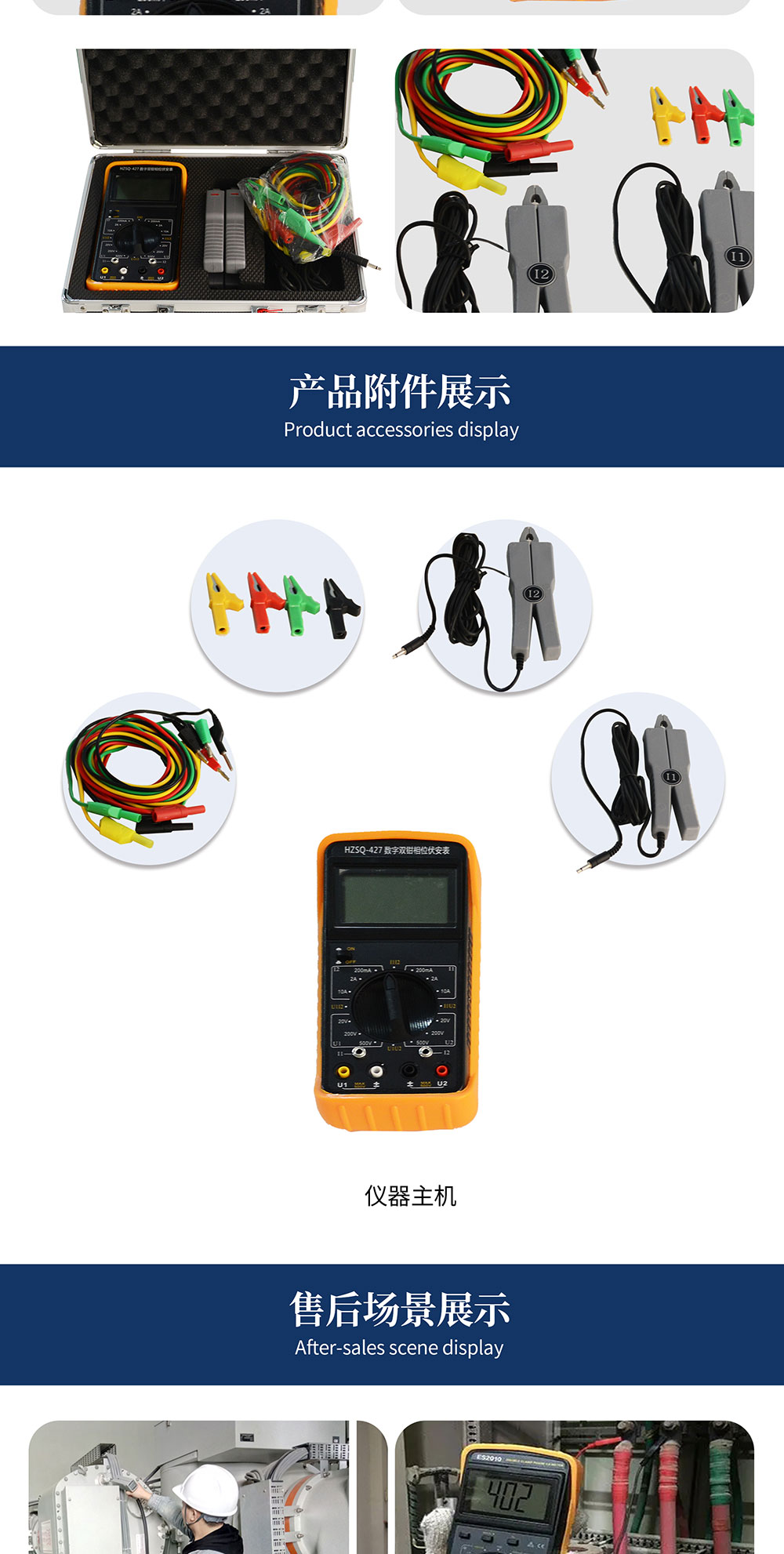

产品附件

名称

数量

单位

双钳相位伏安表

1

电流钳

2

专用测试线

1

说明书

1

检验报告

1

合格证

1

产品图集

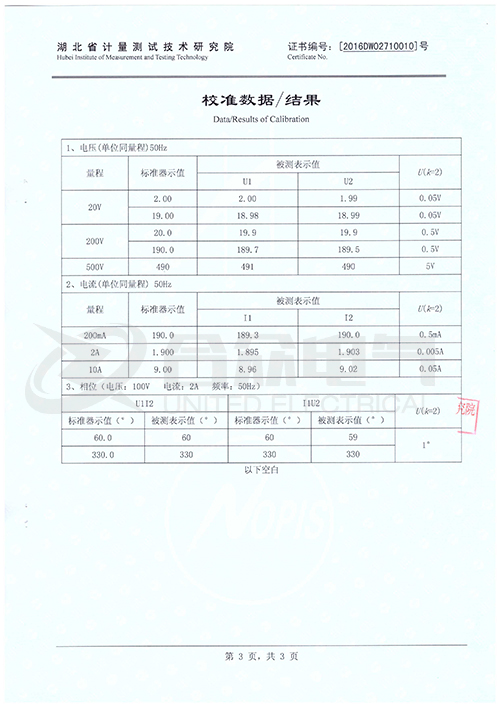

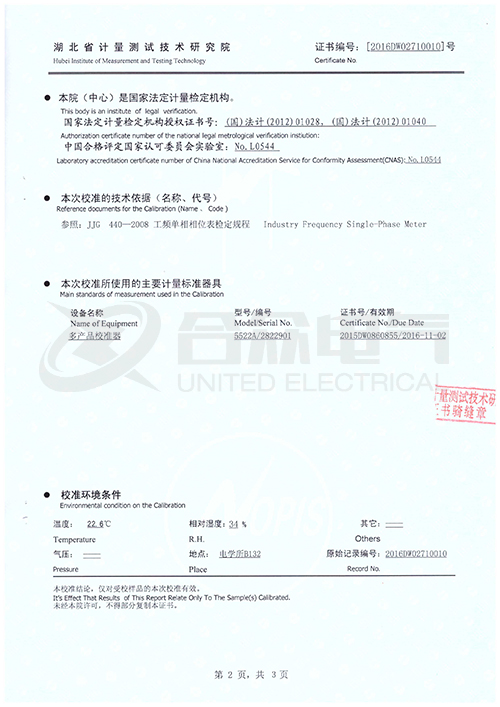

    产品证书


    企业产品严格按照国际、国家标准及行业规程生产,通过国家、各省级、市级电力研究所、计量中心及电力权威部门的检测,全面通过ISO9001国际质量管理体系认证、中华人民共和国制造计量器具许可证、GB/T19001-2008质量等管理体系要求。
