互感器二次负荷在线测试仪 HZFH-409

互感器二次负荷在线测试仪,提供PT、CT二次负荷测量,电压、电流、相位频率、有功、无功、视在功率、功率因数等个电气量的测量。

  • 1、可以实现三相三线,三相四线、单相全自动测量

    2、使用工程塑料机箱,结识耐用,有效保障测试人员及系统安全

    3、本公司二次负荷在线测试仪具有量程自动切换功能,保证测试精度。

注:
拨打免费服务热线400-027-8848,获取更多详情价格、技术支持服务!
  • 点击在线咨询
  • 专业权威检测合格证书
  • 简介
  • 参数
  • 附件
  • 证书
  • 资料下载
  • 售后保障
  • 产品彩页
  • 方案
  • 操作视频

一、产品概述:

二次负荷在线测试仪,提供PT、CT二次负荷测量,电压、电流、相位频率、有功、无功、视在功率、功率因数等个电气量的测量。执行标准: DL/T448-2000 JJG169-2010

产品别称:二次负荷测试仪、互感器二次负荷在线测试仪、二次负荷测量仪、互感器二次负荷测量

二、产品特点:

1、可以实现三相三线,三相四线、单相全自动测量

2、使用工程塑料机箱,结识耐用,有效保障测试人员及系统安全

3、本公司二次负荷在线测试仪具有量程自动切换功能,保证测试精度

4、采用电子式原理线路结合DSP技术是使测试稳定性好,抗干扰能力强

5、测量完毕,自动计算和负荷相关的各项参数,便于客户分析和试验

6、采用大屏幕汉字液晶显示,所有操作均由汉字菜单提示; 数据具备掉电存贮及浏览功能,能与计算机联机传 送数据

7、采用大容量7.2V11Ah锂电池供电,对测试回路不产生任何影响,避免系统出现保护的情况。同时在现场无供电电源的情况下使用

8、二次负荷测试,采用钳型电流表采样电流,不需要断开二次回路。可以实现不停电在线测量。自动切换量程 :测量过程中可以根据测试对象数值的不同切换到不同的位置,使测量精度和显示位数得到保证

9、工作时间可以长达24小时(长),可在充电状态下测量

10、附有轻巧充电器,方便测量,在电池电量不足的情况下可以外接充电器测量

11、仪器体积小,重量轻。

12、极宽阔的二次工作电流/电压范围。在50mA的工作电流下,能分辨1mΩ的电阻和电抗,能测试二次额定电流 为5A的S级电流互感器的在线实际负荷;在5V的工作电压下,能分辨0.001mS的电导和电纳

13、该二次负荷在线测试仪能存储480组测量数据,断电后能保持十年

14、中文界面大屏幕显示,带有RS232通讯接口。

产品参数

环境条件

温度

-5℃~40℃

相对湿度

<95%(25℃)

海拔高度

<2500m

外界干扰

无特强震动、无特强电磁场

PT二次负荷测试时仪器主要技术指标

PT二次负荷测试

导纳测量范围:0.1ms~50.0ms

导纳测量准确度:二次电压(50V-120V)

△X=±(1%×X+1%×Y±2个字)

△Y=±(1%×X+1%×Y±2个字)

2个字——仪器的量化误差

电压表头

0.5%

CT二次负荷测试时仪器主要技术指标

阻抗测量范围

0.1Ω~50.0Ω

阻抗测量准确度

△X=±(1%×X+1%×Y±2个字)

△Y=±(1%×X+1%×Y±2个字)

2个字——仪器的量化误差

电流表头

1%

 注: 1.产品外观以实际产品为准,技术参数与型号如有变动,恕不另行通知,如有盗用或复印行为,将追究法律责任。

  2.了解更多产品信息请进入产品中心,服务热线:400-027-8848。

产品彩页
产品附件

名称

数量

单位

仪器主机

1

电源线

1

专用测试线

1

接地线

1

保险管

3

说明书

1

检验报告

1

合格证

1

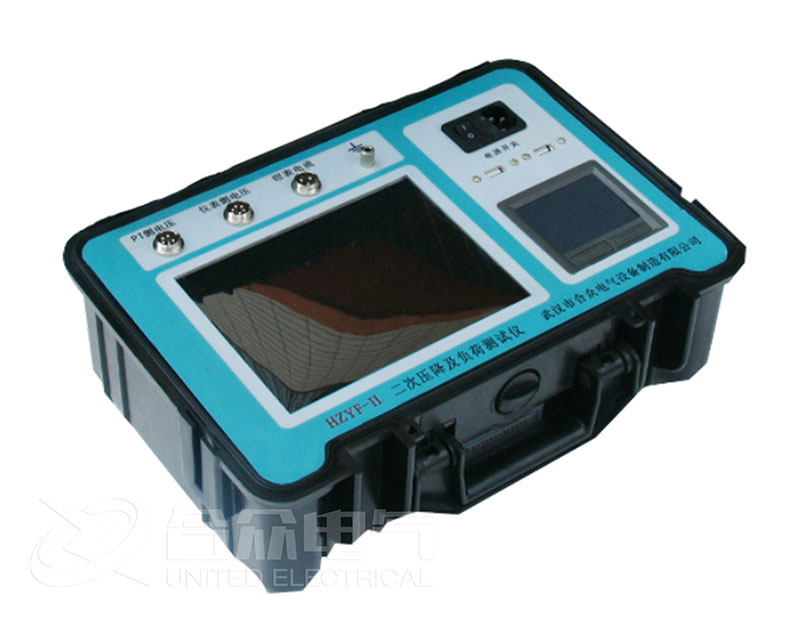

产品图集
产品证书


企业产品严格按照国际、国家标准及行业规程生产,通过国家、各省级、市级电力研究所、计量中心及电力权威部门的检测,全面通过ISO9001国际质量管理体系认证、中华人民共和国制造计量器具许可证、GB/T19001-2008质量等管理体系要求。

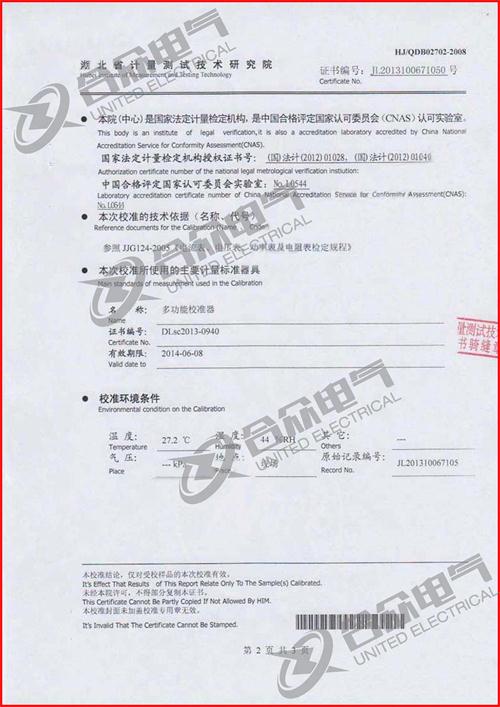

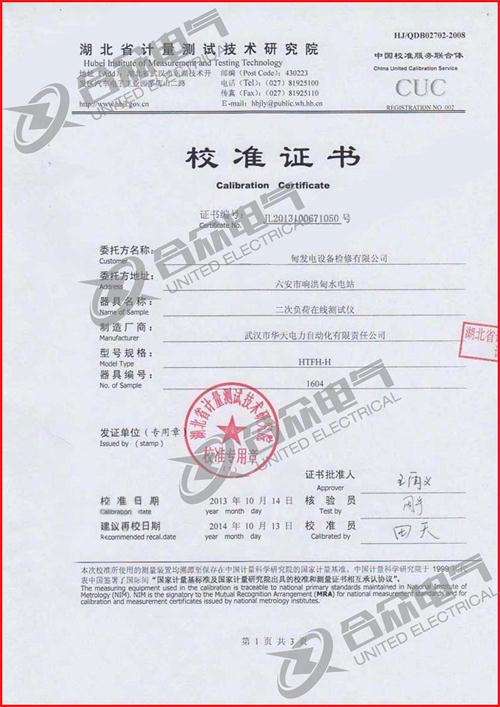

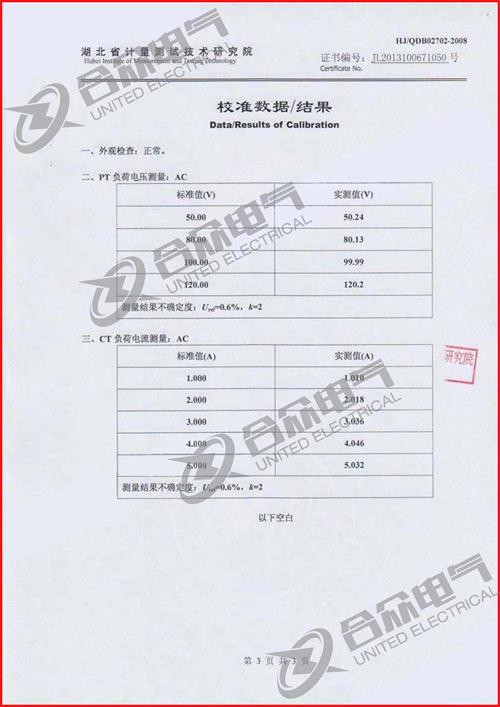

 互感器二次负荷在线测试仪证书 互感器二次负荷在线测试仪证书 互感器二次负荷在线测试仪证书
