三种试验变压器的优缺点及选择方法

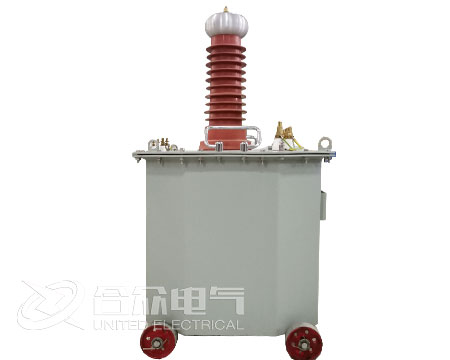

  一、油浸式试验变压器

  油浸式试验变压器，是一种新型高压测试设备，采用单框芯式铁芯结构，初级绕组和高压绕组同轴绕制在铁芯上，从而减少漏磁通，增大绕组间的耦合。油浸式试验变压器的整体结构紧凑，通用性强，使用携带方便，适用于电力系统及电力用户在现场检测各种高压电器设备的绝缘性能，是电力设备检测及预防性试验所必备的试验仪器。油浸式试验变压器适用于电力系统、工矿企业和科研单位等。可进行工频或直流高压下的绝缘强度测试。

  优点：

  1、六十年代开始使用的传统产品，长时间的发展导致技术更成熟。容量和电压等级涵盖的范围更广。

  2、成本更低导致的价格更低。

  3、目前的主流产品，维修更为方便。

  缺点：

  1、体积大，质量重。

  2、油浸式采用的“油”在事故中可能泄露，造成污染和火灾。页因此多用于室外场所。

  3、使用寿命短,因为一段时间以后，绝缘油油质产生变化，绝缘降低。

  二、充气式试验变压器

  充气式试验变压器一般采用的是SF6气体充气。充气式试验变压器与传统的油浸式轻型试验变压器相比，重量上减轻了20%-60%(视电压及容量等级而定)，而且无油污染，单台试验变压器的电压等级可达300KV。

  优点：

  1、体积小、重量轻。因此具有方便现场作业的优势。

  2、高绝缘强度，使用寿命长，无需维修。

  3、洁净，无油污污染等问题。

  缺点：

  1、工艺复杂，填充气体为SF6，成本较高导致价格较高。

  2、使用时对于环境要求较高。

  3、SF6气体泄露可能会对工作人员的生命安全造成危害，同时会污染环境。

  三、干式试验变压器

  干式试验变压器线圈采用环氧树脂真空浇注成型，有效地削弱了漏磁，提高了绝缘强度和抗湿能力。干式试验变压器主要应用于需求“防火，防爆”的场合。

  优点：

  1、体积小，重量轻。

  2、便于携带，性能稳定。

  缺点：

  1、通常适用于配电，容量和电压涵盖的范围较小。

  2、抗过载能力差，散热能力差。

  3、价格比油浸式的较贵。

  在选择试验变压器类型时，结合试验变压器需要应用的场所，综合考虑其优缺点，选择合适的试验变压器，能够更有效更安全的进行各项电力检测试验。
