双钳多功能接地电阻测试仪测试接线方法图解

  双钳多功能接地电阻测试仪用双钳法测独立接地体接地电阻的方法

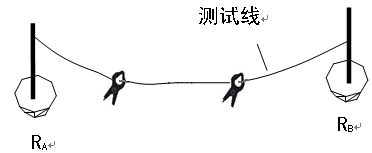

  (1)双钳法在测试过程中，一定要有一个有效的闭合回路。解决的办法是找一个辅助接电极，将被测接地体与接地良好的辅助地(如自来水管等)用连接线连在一起，将二个钳口钳入连接线上，(图所示)：二者间距30cm左右，此时按“双钳”键，进行双钳法测量界面，再按“测试”键直接显示测量结果。测试独立接地体接地电阻时可根据不同的情况采用不同的测试方法。

  (2)当机房处于低楼层时(一、二层)可采用地桩测试方法，直接测出接地电阻。

  (3)机房处于较高楼层时，(二层以上)，可采用“独立接地体”测试方法此种方法是基于将自来水管网的接地电阻理论上认为是零欧姆，但实际上是有电阻值的，此时测试分为二步：第一步，按“独立接地体”测试方法测出RA;第二步，单独在一楼将自来水管的接地电阻按“地桩”测试方法测出RB(此时自来水管看作独立接地体)，(RA-RB)即为机房接地装置的实际接地电阻。

  独立接地体地阻测量

  (4)双钳法测电阻时，如果测量值显示溢出，则说明被测电阻已超过本仪表的测量范围或说明钳口没有钳绕任何金属导体或被测接地线。

  (二)双钳多功能接地电阻测试仪地桩法测接地电阻

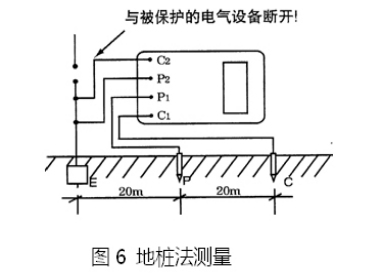

  采用图的连接方法。此时按“地桩”键，进入地桩法测试界面。再按“测试”键可更精确地测量出被测接地体的接地电阻值。

  (三)双钳多功能接地电阻测试仪测试结果存储

  每次测量后，可存贮测量结果。按左移键或右移键，将光标停在“存储”上，按“确认”键进入存储功能。输入要存储或查看的目号，然后按“确认”即可存储，例如要将测量数据存储到第7组内，则将目号调整至007。再按“确认”键，进行确认，即可完成存储。如该目号已存有数据，则原数据被覆盖。继续测试，按“确认”键，返回测试状态。本机可存储200组数据。
