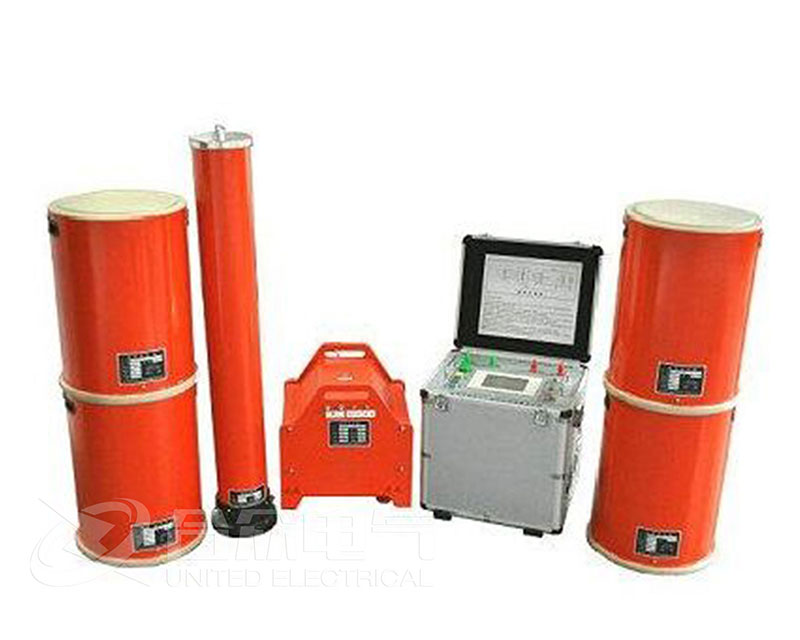

CVT铁磁谐振试验装置 CVT-411

CVT铁磁谐振试验装置 CVT-411,是国内 先用于现场校验的可调式谐振装置,已广泛用于国内500kV及以下的电容式电压互感器的现场校验。

  • 1、输出电压电流波形良好,失真度小于0.5%

    2、需要电容量小,所需电源容量为试验容量的1/Q倍,而Q值可以做到20~60
    3、不需要过压保护,当试品发生击穿时,系统失谐,谐振高压消失,电抗器立即起到限制短路电流的作用,不 会加剧对试品的损坏

注:
拨打免费服务热线400-027-8848,获取更多详情价格、技术支持服务!
  • 点击在线咨询
  • 专业权威检测合格证书
  • 简介
  • 参数
  • 附件
  • 证书
  • 资料下载
  • 售后保障
  • 产品彩页
  • 方案
  • 操作视频
一、产品概述:

电容式电压互感器(CVT)在进行校验时,试验频率必须在50Hz的条件下进行,同时现场地理条件复杂,传统的实验装置已经很难满足现场搬运、试验的要求,HZBP型CVT铁磁谐振试验装置是国内用于现场校验的可调式谐振装置,已广泛用于国内500kV及以下的电容式电压互感器的现场校验。执行标准:GB50150-2006,DL/T849.6-2004。

产品别名: 谐振升压装置、变频谐振、变频串联谐振、串联谐振、串联谐振变压器、串联谐振试验设备。


二、产品特点:

1、输出电压电流波形良好,失真度小于0.5%
2、需要电容量小,所需电源容量为试验容量的1/Q倍,而Q值可以做到20~60
3、不需要过压保护,当试品发生击穿时,系统失谐,谐振高压消失,电抗器立即起到限制短路电流的作用,不 会加剧对试品的损坏
4、便于现场搬,该装置为干式组合串联谐振装置,由励磁变压器和多个谐振电抗器组成,单个组成单元体积 小,重量轻,便于搬动,适合现场使用
5.保护功能完善,具备零位保护(电压输出控制旋钮不在零位时,禁止系统启动),过压保护,过流保护,闪 络保护等功能,保证了系统的可靠性

产品参数
型号参数对应表

产品型号

35/0.5

66/0.5

110/0.5

110/1

220/0.5

220/1

330/0.5

330/1

500/0.5

500/1

调压控制箱容量

5KVA

5KVA

5KVA

5KVA

6KVA

10KVA

10KVA

15KVA

10KVA

15KVA

额定高压(KV)

24.2

45.7

76.2

76.2

152.4

152.4

209.6

228.6

303.1

346.4

电抗器数量

1

1

2

2

4

4

6

4

8

6

单台电抗器耐压

40KV

50KV

40KV

40KV

40KV

40KV

60KV

40KV

40KV

60KV

单台电抗器容量

20KVA

25VA

20KVA

40KVA

20KVA

40KVA

20KVA

60KVA

20KVA

60KVA



 注: 1.产品外观以实际产品为准,技术参数与型号如有变动,恕不另行通知,如有盗用或复印行为,将追究法律责任。

  2.了解更多产品信息请进入产品中心,服务热线:400-027-8848。

产品彩页

CVT铁磁谐振试验装置CVT铁磁谐振试验装置CVT铁磁谐振试验装置CVT铁磁谐振试验装置

产品附件

名称

数量

单位

变频谐振装置

1

说明书

1

检验报告

1

合格证

1

产品图集
产品证书

武汉市合众电气研发、生产的产品均严格按照国际、国家标准及行业规程生产制造,并通过国家、各省级、市级电力研究所、计量中心及电力权威部门的检测。同时武汉市合众电气全面通过ISO9001国际质量管理体系认证、中华人民共和国制造计量器具许可证、GB/T19001-2008质量管理体系要求、GB/T24001-2004环境管理体系要求、GB/T28001-2011职业健康安全管理体系要求。

CVT铁磁谐振试验装置 证书 CVT铁磁谐振试验装置 证书 CVT铁磁谐振试验装置 证书

售后保障

服务与支持

有关产品的任何问题,我们将尽快安排工程师为您处理,售后服务中心:027-61895080 (24小时售后服务)。

服务承诺

武汉合众电气设备制造有限公司始终坚持"品质为尊、服务至上"的宗旨, 并严格执行《售后服务承诺》,我们深信优质、系统、 全面、快捷的服务是事业发展的基础。建立完善的销售服务机制,将销售服务工作纳入企业管理范畴,坚持常抓不懈。
经过多年的不断探索和进取,我们形成了"以客户为核心、以质量为企业的第一生命"的服务理念,制定了"规范管理制度 、严格过程控制、保证产品质量、达到顾客满意"的质量方针,坚持"用户第一"的原则,构建良好的销售服务体系,为客 户提供优质的售前、售中及售后服务!
因厂家会在没有任何提前通知的情况下更改产品包装或者一些附件,本司不能确保客户收到的货物与网站图片、附件说明完全一致。产品详细信息均以实物为准,请购买前与销售人员进行确认。具体型号参数请参考说明书。本服务承诺最终解释权归武汉合众电气设备制造有限公司所有。

权利声明

本公司网站上的所有产品图片、产品说明书、产品视频资料、客户留言等内容,是武汉合众电气设备制造有限公司重要的经营资源,未经许可,禁止非法转载使用。

  注: 1.产品外观以实际产品为准,技术参数与型号如有变动,恕不另行通知,如有盗用或复印行为,将追究法律责任。

  2.了解更多产品信息请进入产品中心,服务热线:400-027-8848

产品视频
