变压器直流电阻测试的四种常用测试方法

  变压器能否安全运行就需要对变压器进行各项预防性测试，为变压器的安全运行提供更好的保障。只有经过各项测试试验，我们才可以检查变压器各个部分有没有达标，比如可以检查分接开关接触是否良好;绕组焊接是否完好;绕组或引出线是否完整等。

  运用变压器直流电阻测试仪进行变压器绕组的直流电阻测试，看似简单却也是在时间上在准确度上要求十分高的项目，它是为了确保变压器的生产质量和在使用过程中的安全保障以及检修质量的一个重要手段。

  变压器直流电阻测试的四种常用测试方法

  1、降压法直流电阻测试

  这是一种测量直流电阻的最简单的方法。在被试电阻通以直流电流，用合适量程的毫伏表或伏特表测量电阻上的降压，然后根据欧姆定律计算出电阻，即为降压法。

  2、电桥法直流电阻测试

  用电桥法测量时，常采用单臂电桥法和双臂电桥等专门测量直流电阻的仪器。被测电阻10Ω以上时，采用单臂电桥;被测电阻1Ω及以下时，采用双臂电桥。对于小容量变压器，单臂电桥可采用4.5V以上的干电池作为电源，双臂电桥采用1.5～2V的多节并联干电池或蓄电池作为电源，直接测量变压器绕组直流电阻。

  3、助磁法直流电阻测试

  该方法是强迫铁芯磁通迅速饱和，从而降低自感效应，减少测量时间。

  (1)用大容量直流电源，增加测量电流的值。如用2只190Ah的蓄电池，通40A的电流，测量250MVA/500kV自耦变压器中压绕组的直流电阻值，每个分接只需1～2min。

  (2)将高压、低压绕组串联起来通上电流，采用同相位和同极性的高压绕组助磁。由于高压绕组匝数远比低压绕组多，用较小的电流值使铁芯饱和。如一台360MVA/220kV变压器。铁芯为五柱式，低压绕组为三角形联接，通10A电流，在15min内就可以同时测出一相的高压、低压绕组的电阻值。

  (3)采用恒压恒流源法的直阻测量仪法。它利用电子电路实现自动调节，在极短时间内把稳压源平稳地入稳流源，而且输出电流最大达40A，适用于各类变压器测量。如果高、低压绕组同时测量，解决了三相五柱式大容量变压器直流电阻测量的困难。

  4、消磁法直流电阻测试

  和上面讲的助磁法相反，消磁法力求通过铁芯的磁通为零。使用的方法有以下两种：

  (1)零序阻抗法。该方法仅适用于三柱铁芯YN联接的变压器。将三相绕组并联起来同时加电流，由于磁通需经过气隙闭合，磁路的磁阻增大，绕组的电流随之减小，达到测量电阻时间短的目的。

  (2)磁通势抵消法。试验时除被绕组加电流外，非被测绕组中也通电流，使两者产生的磁通势大小相等而方向相反，达到相互抵消，使铁芯中磁通趋近与零，绕组中的电感量降到最小值达到缩短测试时间和目的。如对一台120MVA/220kV三相五柱式变压器采用消磁法和恒流法测量高、中、低压绕组的直流电阻测量，3min达到稳定。比单用恒流法缩短充电时间10倍以上。

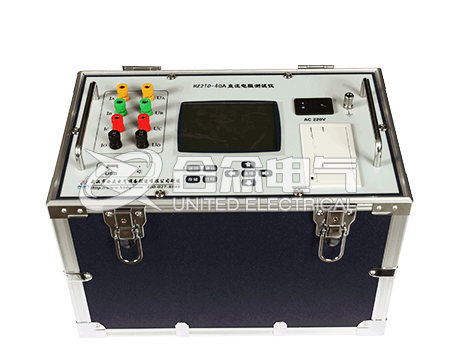

  武汉市合众电气生产的HZ210系列直流电阻测试仪，具有测速快、精度高、显示直观、抗干扰能力强、体积小、耗电省、测试数据稳定可靠、不受人为因素影响等优点。HZ210系列直流电阻测试仪，可快速测量电力变压器及大型电机等，各种感性负载电阻及低压开关接触电阻、电线电缆或焊缝接口直流电阻测试等多项变压器测试及试验。
